| Номер в госреестре | 92046-24 |
| Наименование СИ | Стенды для поверки локомотивных скоростемеров |
| Обозначение типа СИ | А1240.07М |
| Изготовитель | Открытое акционерное общество "Российские железные дороги" (ОАО "РЖД"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 03.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды для поверки локомотивных скоростемеров А1240.07М (далее - стенды) предназначены для воспроизведения условной линейной скорости и воспроизведения условно пройденного пути при поверке локомотивных скоростемеров типа 3СЛ-2М и СЛ-2М в процессе их производства и эксплуатации.
Стенды применяются для поверки локомотивных скоростемеров типа 3СЛ-2М и СЛ-2М в процессе их производства и эксплуатации.
Стенды представляют собой стационарные установки, состоящие из корпуса, в котором размещены: электромеханический регулируемый привод с датчиками скорости и пройденного пути для двух поверяемых скоростемеров и пневматическая система, обеспечивающая подачу к поверяемым скоростемерам сжатого воздуха от магистрали с возможностью плавного регулирования давления.
Принцип действия стенда заключается во вращении входных валиков поверяемых скоростемеров с заданной условной линейной скоростью. Воспроизведение условной линейной скорости осуществляется путем измерения датчиком указателя линейной скорости частоты вращения диска, установленного в кинематическую схему стенда.
Датчик пройденного пути установлен на выходном валу механической передачи стенда и выдает импульс на каждые 10 м условного пройденного пути. Количество импульсов при воспроизведении условного пройденного пути измеряется счетчиком импульсов - счетчиком условного пройденного пути.
В правой части стенда на лицевой панели расположены органы управления и осуществляется индикации режимов работы. В левой части стенда на горизонтальной поверхности установлены поворотные стойки для установки поверяемых скоростемеров, а также валы приводов скоростемеров, кабели с разъемами и шланги для подсоединения скоростемеров к пневмосистеме стенда. В задней части стенда установлен манометр, с помощью которого контролируется давление сжатого воздуха при поверке скоростемеров.
Нанесение знака поверки на стенды не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения наносится на маркировочной табличке типографским способом.
Общий вид стендов представлен на рисунке 1.

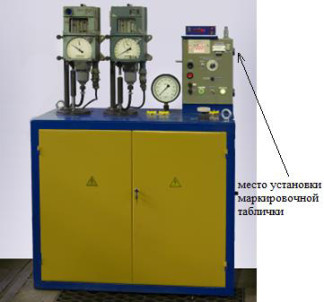

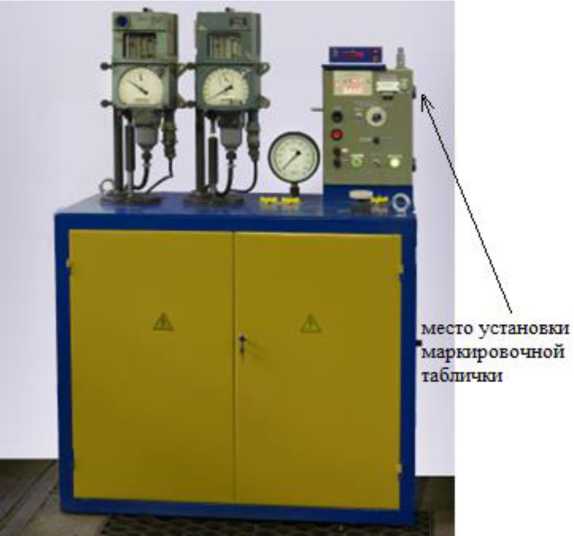

Рисунок 1 - Общий вид средства измерений

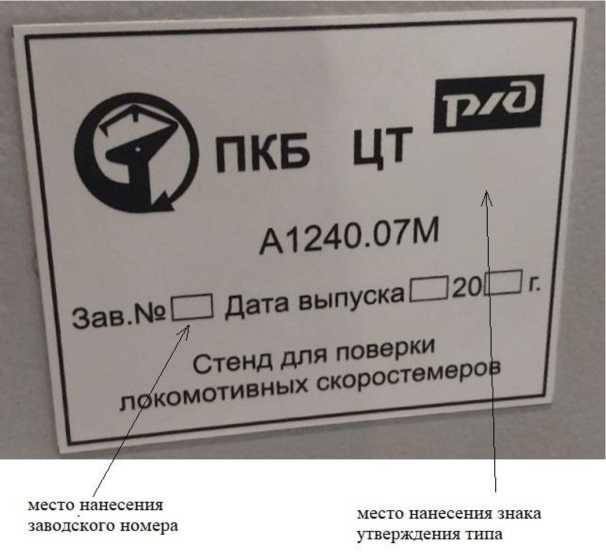

Рисунок 2 - Маркировочная табличка стенда для поверки локомотивных скоростемеров
А1240.07М
Пломбирование стендов не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения условной линейной скорости, км/ч | от 5 до 150 |
| Пределы допускаемой приведенной погрешности воспроизведения условной линейной скорости, выраженной по отношению к верхнему пределу диапазона воспроизведения условной линейной скорости, % | ±0,5 |
| Диапазон воспроизведения условного пройденного пути, км | от 0 до 99 |
| Пределы допускаемой абсолютной погрешности воспроизведения условного пройденного пути, км | ±0,02 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон регулирования давления воздуха, МПа (кгс/см2) | от 0,1 до 0,8 (от 1,0 до 8,0) |
| Нестабильность заданного давления воздуха за 30 с, МПа (кгс/см2) | ± 0,0075 (0,075) |
| Габаритные размеры, мм, не более | |
| длина | 1030 |
| ширина | 610 |
| высота | 1360 |
| Условия эксплуатации: | |
| - температура окружающей среды, оС | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и на табличку, расположенную на боковой панели стенда, в виде наклейки.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стенд для поверки локомотивных скоростемеров | А1240.07М | 1 шт. |
| Эксплуатационная документация в соответствии с ведомостью эксплуатационных документов | А1240.07М.00ВЭ | 1 комплект |
| - Паспорт | А1240.07М.00ПС | 1 шт. |
| - Руководство по эксплуатации | А1240.07М.00РЭ | 1 шт. |
| Запасные части в соответствии с ведомостью ЗИП | А1240.07М.00ЗИ | 1 комплект |
| Вставка плавкая ВПБ6-39, 5 А, шт | 2 | |
| Фильтр сетевого питания Pilot-Pro, шт. | 1 | |
| Розетка РШ-ц-20-0-01-10/220 УХЛ4, шт | 1 | |
| Заглушка для воздушного рукава, шт. | 2 |
| Наименование | Обозначение | Количество |
| Запасные части комплектующего оборудования, установленного в стенде: - преобразователя частоты - указателя условной линейной скорости | - | 1 комплект |
| Эксплуатационные документы на комплектующие изделия: - преобразователя частоты; - указателя условной линейной скорости; - манометра; - электродвигателя | - | 1 комплект |
приведены в разделе в разделе 4 «Устройство и работа изделия» руководства по эксплуатации А1240.07М.00РЭ.
ТУ 3185-2382-04708730-2008 Стенд для поверки локомотивных скоростемеров
А1240.07М.
