| Номер в госреестре | 92049-24 |
| Наименование СИ | Уровнемеры поплавковые магнитострикционные |
| Обозначение типа СИ | РИЗУР-НМТ-М |
| Изготовитель | Общество с ограниченной ответственностью "НПО РИЗУР" (ООО "НПО РИЗУР"), с. Дубровичи, Рязанская обл. |
| Год регистрации | 2024 |
| Срок свидетельства | 03.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры поплавковые магнитострикционные РИЗУР-НМТ-М (далее - уровнемеры) предназначены для измерений уровня жидкости и уровня раздела жидкостей.
Принцип работы уровнемеров основан на взаимодействии магнитострикционного чувствительного элемента-волновода (далее - ЧЭ), расположенного внутри трубки, и одного или нескольких магнитных блоков (далее - МБ), свободно перемещающихся вдоль ЧЭ.
МБ находится в поплавке, который под действием выталкивающей силы жидкости и силы тяжести перемещается вдоль ЧЭ.
Поплавок уровнемеров располагаются на ЧЭ или на расстоянии действия магнитного поля МБ от ЧЭ (в байпасной трубе).
Уровнемеры имеют жесткий или гибкий ЧЭ.
Электронный блок (далее - ЭБ) формирует электрический импульс, создающий магнитное поле по всей длине ЧЭ, и начинает отсчёт времени. В месте расположения МБ возникает импульс упругой деформации, который распространяется по ЧЭ в сторону ЭБ. В ЭБ импульс упругой деформации преобразуется в электрический сигнал и отсчет времени заканчивается. Измеренное значение времени, преобразуется в значение расстояния от ЭБ до МБ, и значение уровня, затем преобразуется в унифицированный выходной сигнал силы тока, цифровой сигнал и выводится на индикатор.
Уровнемеры состоят из:
- направляющей трубки с установленным внутри магнитострикционным ЧЭ;
- одного или нескольких МБ;
- ЭБ;
- корпуса и крышки;
- элемента крепления (штуцер, фланец или др.);
- цифрового индикатора (по заказу).
Уровнемеры изготавливаются в общепромышленном и взрывозащищенном (взрывонепроницаемая оболочка Ex db или искробезопасная цепь Ex ia) исполнениях.
Заводской номер, состоящий из букв русского алфавита и арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемеров.
Пломбирование уровнемеров не предусмотрено.
Нанесение знака поверки на уровнемеры не предусмотрено.
Уровнемеры имеют следующую структуру условного обозначения:
РИЗУР-НМТ-М -1-2-3-4-5-6-7-8-9-10
| Дополнительные опции.
Пределы погрешность
измерений уровня.____________
Параметры измеряемой среды (давление, МПа; плотность, кг/м3; [температура, °С)._____________________
Выходной сигнал: 4 - сила постоянного тока от 4 до 20 мА; 4Н - сила постоянного тока от 4 до 20 мА + HART; Ц - RS-485 (протокол Modbus RTU).
Кабельные вводы (не задействованные [отверстия закрываются заглушкой).____________
[Взрывозащита._____________________________________
Длина ЧЭ (верхний не измеряемый уровень/диапазон |измерений/нижний не измеряемый уровень)______________
Тип присоединения._________________________________________
Исполнение ЧЭ: Ж - жесткий ЧЭ; Г - гибкий ЧЭ._________________
Материал и исполнение корпуса (рисунок 1): 0 - алюминиевый сплав, с индикатором; 1 - алюминиевый сплав, без индикатора; 2 - нержавеющая сталь, без индикатора; 3 - нержавеющая сталь, малогабаритный без индикатора; 4 - нержавеющая сталь, малогабаритный с разъёмом, без индикатора.
Расшифровка значений полей «3», «5», «6», «10» условного обозначения уровнемеров приведена в руководстве по эксплуатации.

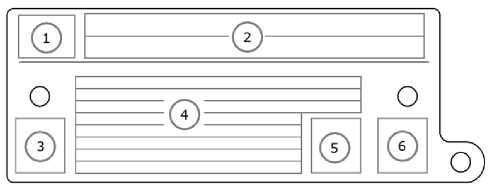

1 - товарный знак предприятия-изготовителя; 2 - наименование уровнемера; 3 - единый знак обращения продукции на рынке государств-членов Евразийского экономического союза; 4 - основные параметры уровнемера, дата изготовления и заводской номер, информация о сертификате соответствия ТР ТС 012; 5 - специальный знак взрывобезопасности; 6 - знак утверждения типа
Рисунок 1 - Общий вид (схема) маркировочной таблички
2 3
4
5
1, 2, 3, 4, 5 - в соответствии с полем «1» условного обозначения уровнемеров.
Рисунок 2 - Внешний вид корпусов уровнемеров

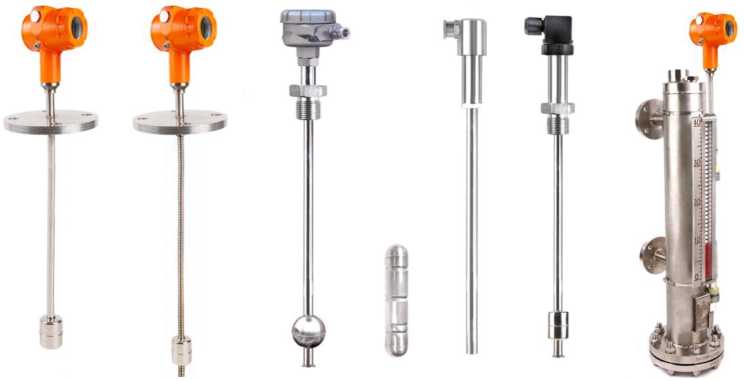

Рисунок 3 - Общий вид уровнемеров
Цвет корпуса и его элементов может отличаться от цвета, приведенного на рисунке 3.
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО используется для преобразования измеренных величин в числовое значение расстояния до поверхности жидкости или уровня жидкости, формирования выходных сигналов и самодиагностики. Метрологически значимая часть ПО защищена сервисным паролем и может быть изменена только на предприятии-изготовителе.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RU.12189681.00136-02 |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня жидкости и уровня раздела жидкостей1), мм: - жесткий ЧЭ - гибкий ЧЭ | от 0 до 5800 от 0 до 24800 |
| Пределы допускаемой абсолютной погрешности измерений уровня жидкости и уровня раздела жидкостей2), мм - цифровой выходной сигнал - токовый выходной сигнал от 4 до 20 мА | ±1; ±3 ± (|AlI + 100 • AL) |
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения - основной - дополнительной, вызванной изменением температуры окружающего воздуха от температуры (20±10) °С на каждые 10 °С | ±0,2 ±0,01 |
| Приведен максимально возможный диапазон измерений. Фактические значения диапазона измерений указываются в паспорте. 2) Фактическое значение указывается в паспорте. Примечания: 1 . Введены следующие обозначения: AL - пределы допускаемой абсолютной погрешности измерений уровня жидкости и уровня раздела жидкостей по цифровому выходному сигналу, мм; YI - пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения; AL - разница между максимальным и минимальным значениями уровня (уровня раздела жидкостей), соответствующих выходному сигналу 20 и 4 мА, мм. 2 .Основная и дополнительная погрешности воспроизведения токового сигнала от 4 до 20 мА суммируются алгебраически. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина ЧЭ, мм, не более: - жесткий ЧЭ - гибкий ЧЭ | 6000 25000 |
| Верхний неизмеряемый уровень, мм | 100 |
| Нижний неизмеряемый уровень, мм | 100 |
| Напряжение питания постоянного тока, В | от 12 до 32 |
| Разрешение выходного сигнала по цифровому интерфейсу, мм | 0,1 |
| Условия эксплуатации: - температура окружающей среды, °С 2) - относительная влажность при температуре +40 °С, %, не более | от -401) до +60, от -401) до +80 95 |
| Параметры измеряемой среды3): - избыточное давление, МПа - температура, °С - плотность, кг/м3, не менее | от -0,1 до 20 от -96 до +500 450 |
| Габаритные размеры корпуса, мм, не более: - длина - ширина - высота | 130 90 165 |
| Масса4), кг, не более | 20 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 70000 |
| Маркировка взрывозащиты | 0Ex ia IIC T6...T4 Ga X, 1Ex db IIC T6...T4 Gb X |
| Наименование характеристики | Значение |
| Степень защиты по ГОСТ 14254-2015 | IP65, IP67, IP68 |
| '■' При комплектации уровнемеров термочехлом возможно использование уровнемеров при температуре окружающей среды от минус 60 °С. 2) Работоспособность цифрового индикатора обеспечивается при температуре окружающей среды от минус 20 °С до плюс 70 °С. Воздействие более низких или высоких температур окружающей среды, в пределах условий эксплуатации уровнемера, не приводит к повреждению цифрового индикатора, при этом его показания могут быть нечитаемыми, частота его обновлений снижается, погрешность воспроизведения выходного токового сигнала от 4 до 20 мА не выходит за пределы, указанные в таблице 2. 3) Указаны максимальные значения. Параметры измеряемой среды конкретного уровнемера указываются в паспорте. 4) Без учета массы байпасной трубы (для уровнемеров, предназначенных для установки в байпасную трубу). | |
наносится на маркировочную табличку уровнемеров методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Уровнемер поплавковый магнитострикционный | РИЗУР-НМТ-М | 1 |
| Паспорт | ПС.00058 | 1 |
| Руководство по эксплуатации (в электронном виде) | РЭ.00026 | 1 |
приведены в разделе 1.6 «Устройство и работа» руководства по эксплуатации РЭ.00026.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-001-12189681-2018 «Приборы измерения и контроля уровня серии РИЗУР. Технические условия».
