Государственный реестр средств измерений

Анализаторы цепей векторные АКИП-6606, 92050-24

92050-24
Анализаторы цепей векторные АКИП-6606 (далее - анализаторы) предназначены для измерений коэффициентов передачи и отражения (S-параметров) пассивных и активных устройств.
Карточка СИ
Номер в госреестре 92050-24
Наименование СИ Анализаторы цепей векторные
Обозначение типа СИ АКИП-6606
Изготовитель "SIGLENT TECHNOLOGIES CO., LTD", Китай
Год регистрации 2024
Срок свидетельства 03.05.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы цепей векторные АКИП-6606 (далее - анализаторы) предназначены для измерений коэффициентов передачи и отражения (S-параметров) пассивных и активных устройств.

Описание

Принцип действия анализаторов основан на сравнении амплитуды и фазы сигнала, подаваемого на вход исследуемого устройства, с амплитудой и фазой сигнала, отраженного от входа устройства, либо поступающего с его выхода. Тестовый сигнал формируется от высокостабильного источника (генератора). Анализаторы имеют 2  (АКИП-6606/1,

АКИП-6606/2, АКИП-6606/3, АКИП-6606/4) или 4 (АКИП-6606/1А, АКИП-6606/2А, АКИП-6606/3А, АКИП-6606/4А) измерительных порта, в каждом из которых установлено по два приемника - измерительный и опорный. Приемники содержат узлы преобразования высокочастотного (ВЧ) сигнала в промежуточную частоту (ПЧ), далее следуют блоки цифровой обработки сигнала. Аппаратно анализаторы реализованы на взаимодействии двух приемников с использованием регулируемой полосы пропускания. Порты являются компонентами широкополосных ВЧ мостов, обеспечивающих необходимую направленность распространения волн в обоих трактах. Детектирование сигнала осуществляется аналого-цифровыми преобразователями (АЦП), которые используются для дискретизации сигнала ПЧ и регистрации отсчетов. Отсчеты данных обрабатываются встроенным контроллером. Измеренные параметры отображаются в полярных координатах (модуль и фаза) или на диаграмме Вольперта-Смита. Тактирование работы функциональных элементов анализатора осуществляется термостатированным опорным генератором.

Конструктивно анализаторы выполнены в пластиковом корпусе настольного исполнения с питанием от сети переменного тока.

На передней панели анализаторов расположены: сенсорный дисплей, кнопки управления, измерительные порты, кнопка включения, порты USB.

На задней панели расположены: разъем сети питания, разъем для дистанционного управления USB 2.0, LAN-разъем, дополнительные функциональные входы/выходы, видео выход (HDMI) для подключения внешнего монитора.

Анализаторы выпускаются в восьми модификациях АКИП-6606/1, АКИП-6606/2, АКИП-6606/3, АКИП-6606/4 АКИП-6606/1А, АКИП-6606/2А, АКИП-6606/3А, АКИП-6606/4А различающиеся между собой диапазонами рабочих частот и количеством портов.

Анализаторы имеют возможность установки аппаратных и программных опций, представленных в таблице 1

Таблица 1

SNA6000-HPR

Аппаратная опция - высокопроизводительный эталонный источник.

SNA6000-TDA

Программная опция анализа во временной области (TDA).

SNA6000-TDR

Программная опция рефлектометра (TDR).

SNA6000-SA

Программная опция анализатора спектра.

SNA6000-SMM

Программная опция измерения параметров смесителей с преобразованием частоты, используя скалярный метод измерения.

SNA6000-PM

Импульсные измерения используются для тестирования устройств, которые невозможно протестировать с использованием непрерывных сигналов, таких как усилители мощности GSM.

Для предотвращения несанкционированного доступа к внутренним частям анализаторов предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Место нанесения пломбировки от несанкционированного доступа представлено на рисунке 2

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 2.

Серийный (заводской) номер, идентифицирующий каждый экземпляр анализаторов, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.

Общий вид анализаторов и место нанесения знака утверждения типа представлены на рисунке 1.

А

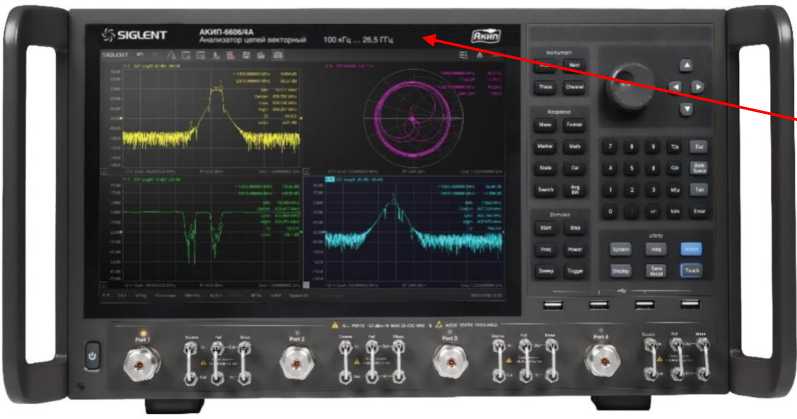

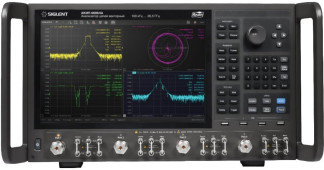

Рисунок 1 - Общий вид анализаторов модификаций АКИП-6606/1А, АКИП-6606/2А, АКИП-6606/3А, АКИП-6606/4А и место нанесения знака утверждения типа (А)

Г

В

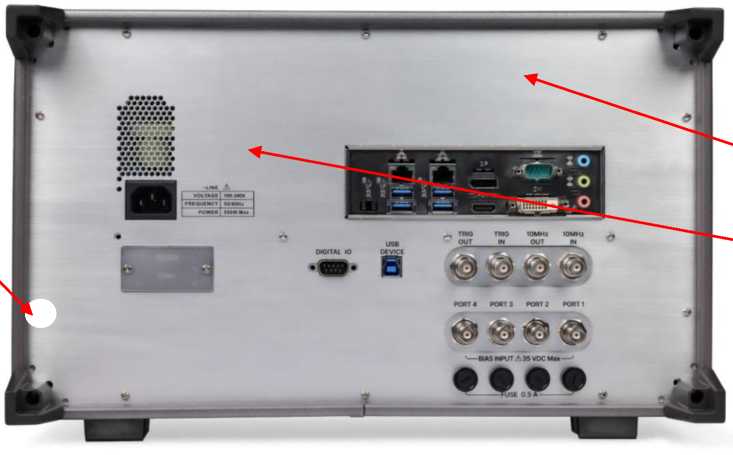

Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б), место нанесения заводского номера (В) и место нанесения знака поверки (Г).

Программное обеспечение

Анализаторы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.

Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Характеристики программного обеспечения

Идентиф

шкационные данные (признаки)

Значение

Идентиф

шкационное наименование ПО

-

Номер версии (идентификационный номер ПО)

не ниже V1.0.0.2.11.R6

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Количество портов

АКИП-6606/1, АКИП-6606/2, АКИП-6606/3, АКИП-6606/4

АКИП-6606/1А, АКИП-6606/2А, АКИП-6606/3А, АКИП-6606/4А

2

4

Диапазон рабочих частот, Гц

АКИП-6606/1, АКИП-6606/2,

АКИП-6606/1А, АКИП-6606/2А

АКИП-6606/3, АКИП-6606/4

АКИП-6606/3А, АКИП-6606/4А

от 100,0-103 до 13,5-109

от 100,0 -103 до 26,5-109

Разрешение, Гц

1

Диапазон полос пропускания фильтров промежуточной частоты (ПЧ), Гц

от 10 до 3-106

Продолжение таблицы 3

1

2

Пределы допускаемой относительной

стандартное исполнение

±Г10-6

погрешности частоты опорного генератора

опция SNA6000-HPR

±1-10-7

от 100 кГц до 1 МГц включ.

120

Динамический диапазон при полосе

св. 1 до 500 МГц включ.

125

св. 500 МГц до 1 ГГц включ.

130

пропускания 10 Гц, в диапазоне частот, дБ,

св. 1 до 20 ГГц включ.

135

не менее

св. 20 до 24 ГГц включ.

127

св. 24,0 до 26,5 ГГц включ.

120

Диапазон установки уровня выходной мощности (Ps), дБм

от -55 до +10

Дискретность установки мощности генератора, дБ

0,05

Пределы допускаемой абсолютной

от 100 кГц до 10 МГц включ.

±2,5

погрешности установки уровня

св. 10 МГц до 20 ГГц включ.

±1,5

мощности генератора 0 дБм, дБм

св. 20,0 до 26,5 ГГц включ.

±2,0

Диапазон установки уровня

от 100 кГц до 20 ГГц включ.

от -55 до +10

выходной мощности генератора в

св. 20 до 24 ГГц включ.

от -55 до +7

диапазонах частот, дБм

св. 24,0 до 26,5 ГГц включ.

от -55 до +5

Максимальная входная мощность

от 100 кГц до 20 ГГц включ.

+10

св. 20 до 24 ГГц включ.

св. 24,0 до 26,5 ГГц включ.

+7

генератора, дБм

+5

Нелинейность амплитудной характеристики генератора, дБ

0,5

в режиме векторного анализатора цепей

от 100 кГц до 10 МГц включ.

±2,5

Пределы допускаемой абсолютной

св. 10 МГц до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ.

±1,5

±2,0

погрешности измерения уровня входной мощности, дБ

в режиме анализатора спектра (опция) от 100 кГц до 10 МГц включ.

±2,5

св. 10 МГц до 20 ГГц включ.

±1,5

св. 20,0 до 26,5 ГГц включ.

±2,0

Нелинейность приемного тракта при измерении уровня входной мощности, дБ

0,5

от 100 кГц до 1 МГц включ.

-120

Уровень собственного шума

св. 1 до 500 МГц включ.

-125

приемников, нормализованный к

св. 500 МГц до 1 ГГц включ.

-130

полосе 10 Гц, в диапазоне частот

св. 1 до 20 ГГц включ.

-135

(Nf), дБ, не более

св. 20 до 24 ГГц включ.

-130

св. 24,0 до 26,5 ГГц включ.

-125

Среднеквадратическое отклонение

Модуль

Фаза

значения шумов измерительного

от 100 кГц до 10 МГц включ.

тракта при измерении

(полоса ПЧ 1 кГц)

0,005

0,02

модуля/фазы коэффициентов

св. 10,0 до 13,5 МГц включ.

передачи и отражения, в

(полоса ПЧ 10 кГц)

0,009

0,05

диапазоне частот, дБ/градус, не

св. 13,5 до 26,5 ГГц включ.

более

(полоса ПЧ 10 кГц)

0,015

0,05

Точка компрессии по уровню

от 100 кГц до 9 ГГц включ.

±0,1024

мощности на измерительных

св. 9 до 20 ГГц включ.

±0,143

портах (Lc) +10 дБм, дБ не менее

св. 20,0 до 26,5 ГГц включ.

±0,133

Продолжение таблицы 3

Нескорректированные характеристики анализаторов (без использования калибровочных наборов)

от 100 кГц до 9 ГГц включ.

св.9 до 20 ГГ ц включ.

св. 20,0 до 26,5 ГГц включ.

Направленность (Ed), дБ не более

-20

-16

-13

Согласование источника (Es), дБ не более

-20

-16

-13

Согласование нагрузки (El), дБ не более

-11

-9

-7

Неравномерность коэффициента передачи (Et), дБ не более

±1,4

±1,0

±1,0

Неравномерность коэффициента отражения (Er), дБ не более

±1,4

±1,0

±1,0

Корректированные характеристики анализаторов (с использованием калибровочных наборов), полоса пропускания 10 Гц, без применения усреднения

от 100 кГц до 9 ГГц включ.

св.9 до 20 ГГц включ.

св. 20,0 до 26,5 ГГц включ.

Направленность (Ed), дБ не более

-41

-36

-35

Согласование источника (Es), дБ не более

-36

-29

-27

Согласование нагрузки (El), дБ не более

-41

-36

-33

Неравномерность коэффициента передачи (Et), дБ не более

±0,004

±0,003

±0,010

Неравномерность коэффициента отражения (Er), дБ не более

±0,06

±0,09

±0,50

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ASii (полоса пропускания 10 Гц, без применения усреднения), дБ

±L(£t£-5ipE_) + & • (—E—+ “)-J \    1 — 5ц • Es/ р Ps \1 — 5ц • Es 5ц/

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения Аф (полоса пропускания 10 Гц, без применения усреднения), градус

±

.ks+i^sb,^)]

.        я           \ 511 /J

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи AS21 (полоса пропускания 10 Гц, без применения усреднения), дБ

Г   -.(-^а-Е-и+.^Д.

\1-E(-Es-s217    1-EI-ES-S21

± 0,2 +

521

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи (полоса пропускания 10 Гц, без применения усреднения), градус

±

0,5 +---arcsrn(A521 — 1)

я

Температурная стабильность, (дБ/°С) / (°/°C) - в диапазоне частот от 100,0 кГц до 13,5 ГГц - в диапазоне частот св. 13,5 до 26,5 ГГц

Амплитуда

Фаза

±0,01

±0,05

±0,1

±0,9

Примечание

дБм - уровень мощности в дБ относительно 1 мВт

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Масса, кг, не более

19,0

Тип разъемов портов

3,5 мм; NMD (m)

Габаритные размеры (ширинахвысотахглубина), мм

426x251x280

Напряжение сети питания, В - при частоте 50/60 Гц - при частоте 400 Гц

от 100 до 240

от 100 до 120

Потребляемая мощность, Вт, не более

170

Нормальные условия применения:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

от +20 до +26 80

Рабочие условия применения:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

от 0 до +40 85

Знак утверждения типа

наносится на переднюю панель анализаторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность анализаторов

Наименование

Обозначение

Количество, шт.

Анализатор цепей

АКИП-6606

1

Калибровочный набор 1)

F603ME, F603FE,

F603TS, F604MS, F604FS, F604TS, F606TS, SEM5022A, SEM5032A, SEM5024A, SEM5034A

1

Кабель питания

-

1

Руководство по эксплуатации (CD-диск)

-

1

Защитная крышка для экрана

-

1

Кабель USB

-

1

Примечание

1) - поставляется по дополнительному заказу

Сведения о методах измерений

приведены в п. 6 «Работа с анализатором» руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Стандарт предприятия «Анализаторы цепей векторные АКИП-6606».
