| Номер в госреестре | 92052-24 |
| Наименование СИ | Измеритель параметров электромагнитного поля NBM-550 с антенной-преобразователем Probe EF9091 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "Narda Safety Test Solutions GmbH", Германия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измеритель параметров электромагнитного поля NBM-550 с антенной-преобразователем Probe EF9091 (далее - измеритель NBM-550) предназначен для измерений плотности потока электромагнитной энергии (далее - ППЭ) и напряженности электрического поля (далее - НЭП).
Принцип действия измерителя NBM-550 состоит в преобразовании СВЧ электромагнитных излучений в эквивалентное напряжение постоянного тока, которое подается на блок измерительный, выполняющий обработку информации и отображающий параметры измеряемого электромагнитного излучения на ЖК- дисплей.
Измеритель NBM-550 состоит из антенны-преобразователя поля Probe EF9091 (далее -антенна Probe EF9091) и блока измерительного NBM-550 (далее - блок NBM-550).
Антенна Probe EF9091 конструктивно состоит из трех дипольно-детекторных микросборок (далее - микросборка), которые образуют взаимно-ортогональную структуру в пространстве и предназначены для преобразования СВЧ электромагнитных излучений в напряжение на их выходе.
Антенна Probe EF9091 присоединяется к блоку NBM-550 с помощью цангового разъема.
Блок NBM-550, основным элементом которого является микропроцессор, обеспечивает выбор режима измерений, измерение напряжения, обработку информации и отображения значений параметров измеряемого электромагнитного излучения.
Конструктивно блок NBM-550 выполнен в виде моноблока из алюминиевого корпуса. На передней панели корпуса располагаются органы управления и ЖК-дисплей. На верхней панели корпуса расположен входной цанговый разъем.
Для обеспечения работы измерителя NBM-550 с ПК в комплект поставки входят USB кабель и CD-ROM с ПО.
Измеритель NBM-550 при проведении измерений может крепиться на треногу.
Питание измерителя NBM-550 осуществляется от стандартных Ni-MH аккумуляторных элементов (типа AA). Для зарядки аккумуляторов в комплект поставки входит зарядное устройство.
Комплект поставки измерителя NBM-550 размещается в укладочном кейсе.

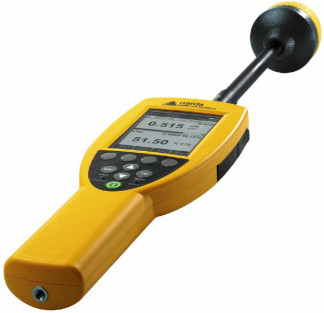

Общий вид измерителя NBM-550 представлен на рисунке 1
Общий вид блока NBM-550 представлен на рисунке 2.
Общий вид антенны Probe EF9091 на рисунках 3.
Элементы измерителя NBM-550, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи фирменных наклеек.
Схема пломбирования измерителя NBM-550 от несанкционированного доступа представлена на рисунке 2.
Место нанесения знака утверждения типа на передней панели корпуса блока NBM-550 представлено на рисунке 1.
Возможное место нанесения знака поверки на передней панели корпуса блока NBM-550 представлено на рисунке 1.
Место нанесения заводского (серийного) номера измерителя NBM-550 и блока NBM-550 в виде буквы, тире и четырех цифр, расположенных на шильдике, расположенном на задней панели блока NBM-550, изготовленном методом струйной печати на полиэстеровой пленке, представлено на рисунке 2.
Место нанесения заводского номера антенны Probe EF9091 в виде буквы, тире и четырех цифр, расположенных на шильдике, расположенном на корпусе антенны Probe EF9091, изготовленном методом струйной печати на полиэстеровой пленке, представлено на рисунке 3.

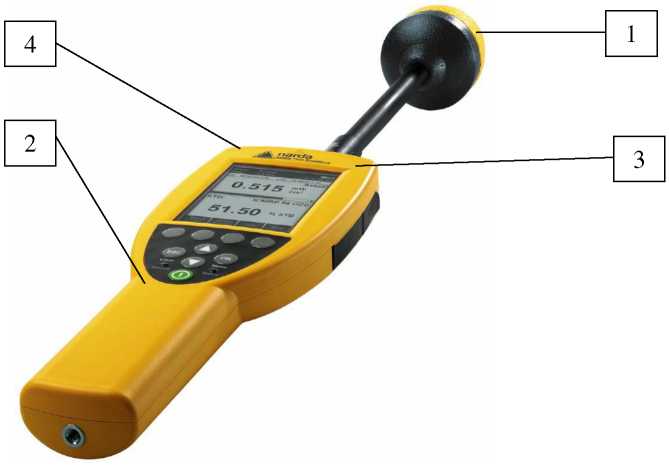

1 - антенна-преобразователь поля Probe EF9091;
2 - блок измерительный NBM-550;
3 - место нанесения знака утверждения;
4 - место нанесения знака поверки
Рисунок 1 - Общий вид измерителя NBM-550 с местами нанесения знака утверждения типа и знака поверки

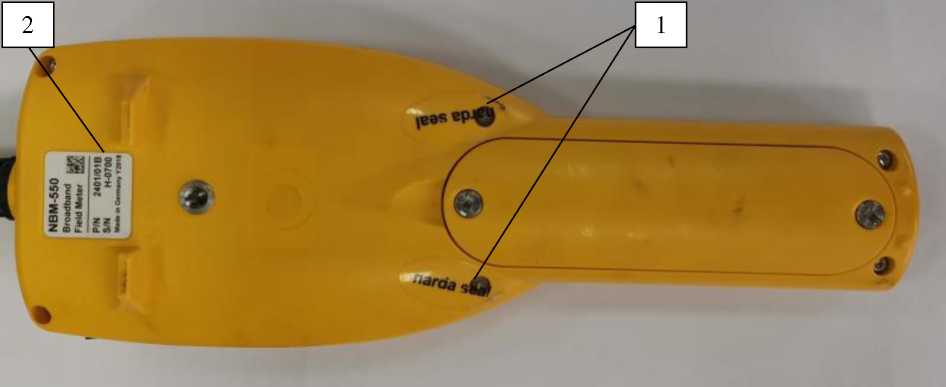

1 - место размещения фирменных наклеек от несанкционированного доступа; 2 - место нанесения заводского (серийного) номера измерителя NBM-550
и блока измерительного NBM-550
Рисунок 2 - Блок измерительный NBM-550. Вид сзади.

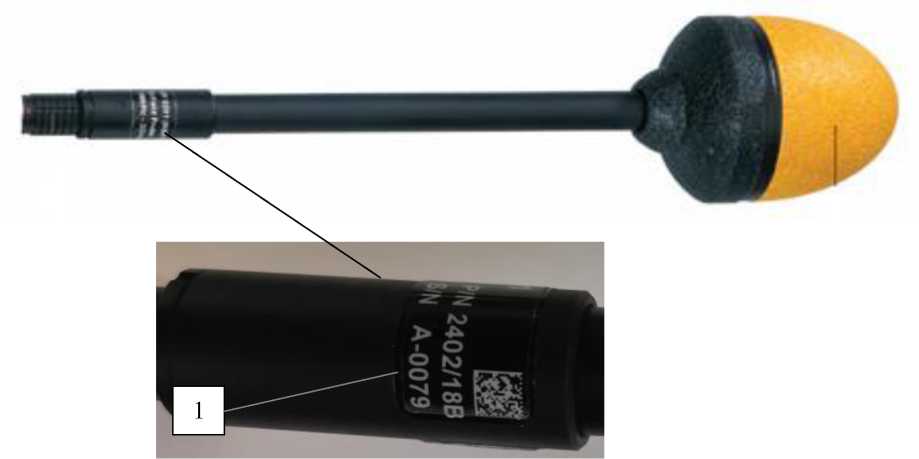

1 - место нанесения заводского номера
Рисунок 3 - Общий вид антенны-преобразователя Probe EF9091 с местом нанесения заводского номера
ПО измерителя NBM-550 состоит из встроенного ПО и внешнего ПО.
Встроенное ПО, реализованное в виде микропроцессорной программы, установлено в блок NBM-550 изготовителем измерителя NBM-550.
Встроенное ПО выполняет функции задания режимов работы, обработку входного напряжения, отображение значений параметров электромагнитного излучения и графическое представление результатов измерений.
Внешнее ПО устанавливается на ПК, функционирует в операционной системе семейства система Windows 2000 SP4 или Windows XP SP2 и выполняет функции задания режимов работы, обработку входного напряжения, отображение значений параметров электромагнитного излучения и графическое представление результатов измерений.
Внешнее ПО реализовано без выделения метрологически значимой части.
Внешнее ПО предназначено только для работы измерителя NBM-550 и не может быть использовано отдельно от его измерительно-вычислительной платформы.
Влияние внешнего ПО не приводит к выходу метрологических характеристик пробников за пределы допускаемых значений.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Уровень защиты внешнего ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) ПО измерителя NBM-550 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| встроенное ПО | внешнее ПО | |
| Идентификационное наименование ПО | NBM-TS | |
| Номер версии (идентификационный номер) ПО | V2.2.2 и выше | Version 3.0.2 и выше |
| Цифровой идентификатор ПО | _ | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон частот, ГГ ц | от 0,1 до 90,0 включ. |
| Диапазон измерений ППЭ, мкВт/см2: - в диапазоне частот от 300 МГц до 60 ГГц включ. - в диапазоне частот св. 60 до 90 ГГц включ. | от 0,26 до 1000,00 включ. от 1,00 до 1000,00 включ. |
| Диапазон измерений НЭП в диапазоне частот от 100 до 300 МГц включ, В/м | от 1,0 до 61,4 включ. |
| Пределы допускаемой относительной погрешности измерений ППЭ и НЭП, дБ | ±3,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электропитание Ni-MH аккумуляторный элемент, типа АА, | |
| 2500 мА^ч, шт. | 4 |
| Время непрерывной работы, ч, не менее | |
| - с выключенной подсветкой | 16 |
| - с включенной подсветкой | 8 |
| Масса, кг, не более | |
| - блок NBM-550 | 0,550 |
| - антенна Probe EF9091 | 0,090 |
| Габаритные размеры блока NBM-550, мм, не более | |
| длина | 280 |
| ширина | 98 |
| высота | 45 |
| Габаритные размеры антенны Probe EF9091, мм, не более | |
| длина | 318 |
| ширина | 66 |
| высота | 66 |
| Рабочие условия применения | |
| температура окружающего воздуха, °С | от +5 до +45 |
| относительная влажность окружающего воздуха, % | от 30 до 80 |
| атмосферное давление, кПа (мм рт. ст.) | от 84,0 до 106,7 (от 630 до 800) |
наносится на переднюю панель корпуса блока NBM-550 в виде наклейки, выполненной типографским способом и на титульный лист документа 2401/98.21/EF9091 РЭ «Измеритель параметров электромагнитного поля NBM-550 с антенной-преобразователем Probe EF9091. Руководство по эксплуатации» типографским способом.
Таблица 4 - Комплектность измерителя NBM-550, сер. № Н-0700
| Наименование | Обозначение | Количество |
| Блок измерительный NBM-550, сер. № Н-0700 | 2401/01В | 1 шт |
| Антенна-преобразователь поля EF9091, сер. № А-0079 | 2402/18В | 1 шт. |
| Зарядное устройство, 9 В | 2259/92.06 | 1 шт. |
| Ремень для переноски, 1 м | 2244/90.49 | 1 шт. |
| Тренога 0,16 м | 2244/90.32 | 1 шт. |
Продолжение таблицы 4
| Наименование | Обозначение | Количество |
| USB кабель для подключения к ПК | 2400/90.05 | 1 шт. |
| Преобразователь USB | 2260/90/07 | 1 шт. |
| Кабель оптоволоконный | 2260/91.01 | 1 шт. |
| Диск с программным обеспечением | 2400/93.01 | 1 шт. |
| Руководство по эксплуатации | 2401/98.21/EF9091 РЭ | 1 экз. |
| Укладочный кейс | 2400/90.06 | 1 шт. |
приведены в разделе 5 «Проведение измерений с помощью прибора NBM-550» документа 2401/98.21/EF9091 РЭ «Измеритель параметров электромагнитного поля NBM-550 с антенной-преобразователем Probe EF9091. Руководство по эксплуатации».
ГОСТ Р 8.805-2012 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц»;
ГОСТ Р 8.574-2000 «ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц».
