| Номер в госреестре | 92054-24 |
| Наименование СИ | Резервуары стальные горизонтальные (приемно-расходные) |
| Обозначение типа СИ | Рпр |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат"), Московская обл., г. Чехов |
| Год регистрации | 2024 |
| Срок свидетельства | 06.05.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные (приемно-расходные) Рпр
(далее по тексту - резервуары) предназначены для измерений объема нефтепродуктов и специальных жидкостей, а также для их хранения, приема и выдачи.
Резервуар представляет собой стальную горизонтальную чемоданную обечайку, с днищами, вваренной горловиной и патрубками. Резервуар может быть оснащен защитным каркасом. Внутри резервуара для выдачи топлива может быть установлено плавающее устройство верхнего забора топлива. Резервуар снабжен приемо-раздаточными патрубками, замерными люками, дыхательными клапанами. На приемном патрубке установлен клапан ограничения наполнения, обеспечивающий налив рабочей среды в резервуар и его защиту от перелива. В состав резервуара входит устройство контроля уровня топлива.
Принцип действия резервуара основан на измерении объема нефтепродуктов и специальных жидкостей в зависимости от уровня его наполнения.
К данному типу резервуаров стальных горизонтальных (приемно-расходных) Рпр относятся две модификации: Рпр-25-Ч и Рпр-50-Ч, которые отличаются друг от друга номинальной вместимостью.
Нанесение знака поверки на резервуар не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на маркировочную табличку, крепящуюся на корпус резервуара, в виде цифрового обозначения.
Общий вид резервуаров представлен на рисунках 1 и 2.
Схема пломбировки представлена на рисунке 3. Пломбированию подлежат горловины резервуара.

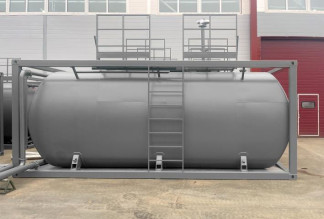

Рисунок 1 - Общий вид резервуара модификации Рпр-25-Ч
Рисунок 2 - Общий вид резервуара модификации Рпр-50-Ч
Рисунок 3 - Пломбировка горловины резервуара
Рисунок 4 - Маркировочная табличка резервуаров
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость резервуара, м3 - модификация Рпр-25-Ч - модификация Рпр-50-Ч | 25 50 |
| Пределы допускаемой относительной погрешности при определении вместимости, % | ±0,25 |
Таблица 2- Основные технические характеристики
| Наименование характеристики | Значение для модификации | |
| Рпр-25-Ч | Рпр-50-Ч | |
| Г абаритные размеры, мм, не более - длина | 5745 | 11745 |
| - высота | 2370 | 2370 |
| - ширина | 2205 | 2205 |
| Условия эксплуатации: - температура окружающей среды при эксплуатации, °C | от -50 до +50 | |
| - атмосферное давление, кПа | от 84,0 до 106,7 | |
| Средний срок службы, лет, не менее - из коррозионно-стойкой стали | 20 | |
| - из углеродистой стали | 20 | |
наносится на титульный лист паспорта резервуара методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный (приемнорасходный) | Рпр-25-Ч Рпр-50-Ч | 1 шт. |
| Паспорт: Рпр 25 Рпр 50ч | Рпр.25.Г.К.1.080.100.10.ПС, Рпр.50ч.Г.К.1.080.100.10.ПС | 1 экз. 1 экз. |
| Руководство по эксплуатации: Рпр 25-Ч Рпр 50-Ч | Рпр.25-Ч.Г.К.1.080.100.10.РЭ Рпр.50-Ч.Г.К.1.080.100.10.РЭ | 1 экз. 1 экз. |
приведены в разделах 2 и 3 Руководств по эксплуатации:
Рпр-25-Ч - Рпр.25-Ч.Г.К.1.080.100.10.РЭ (раздел 2 и 3)
Рпр-50-Ч - Рпр.50-Ч.Г.К.1.080.100.10.РЭ (раздел 2 и 3)
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 3615-025-88919917-2014 Резервуары. Технические условия;
Дополнения №№ 1и 2 к ТУ 3615-025-88919917-2014.
| Зарегистрировано поверок | 24 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
