Номер в госреестре | 92055-24 |
Наименование СИ | Установка с балками постоянного сечения, нагружаемыми по схеме чистого изгиба |
Обозначение типа СИ | Обозначение отсутствует |
Изготовитель | Общество с ограниченной ответственностью "АВТОПРОГРЕСС-М" (ООО "АВТОПРОГРЕСС-М"), г. Москва |
Год регистрации | 2024 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Установка с балками постоянного сечения, нагружаемыми по схеме чистого изгиба (далее - установка) предназначена для воспроизведения и измерений деформации при определении характеристик тензорезисторов при градуировке, поверке и испытаниях.
Принцип действия установки основан на деформации балки постоянного сечения (градуировочной балки) по схеме чистого изгиба. В зависимости от прогиба балки определяется относительная деформация (далее - деформация) верхней и нижней поверхностей балки.
Установка состоит из устройства нагружающего, балок градуировочных (далее -балок), блока нагрева, измерителя-регулятора микропроцессорного ТРМ 210 (рег. № в ФИФ 32478-11), преобразователя термоэлектрического ТП-К (рег. № в ФИФ 26588-08), индикатора часового типа торговой марки "NORGAU" серии 042 042 (рег. № в ФИФ 63681-16).
Устройство нагружающее состоит из станины с неподвижной траверсой, нагружающего механизма и подвижной траверсы. Каждая траверса снабжена роликами, между которыми устанавливается балка. Нагружающий механизм, состоящий из червячной пары и винта, помещен в корпусе станины. Нагружение балки осуществляется вращением маховика.
К установке данного типа относится установка с заводским № 07, который наносится методом печати на наклейку, закрепляемую на основание.
В процессе эксплуатации установка не предусматривает внешних механических или электронных регулировок. Пломбирование установки не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

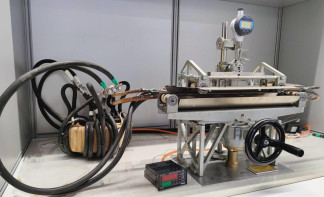

Общий вид установки c обозначением места нанесения заводского номера представлен на рисунке 1.
Место нанесения логотипа производителя
Место крепления маркировочной таблички с указанием заводского номера
Рисунок 1 - Общий вид установки с обозначением места нанесения заводского номера
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Пределы измерений деформации при нормальных условиях, млн-1 | ± 3000 |
Пределы допускаемой абсолютной погрешности измерений деформации в поддиапазоне измерений от -1000 до 1000 млн-1 включ., млн-1 | ± 8 |
Пределы допускаемой относительной погрешности измерений деформации в поддиапазонах измерений от -3000 до -1000 млн-1 включ. и св. 1000 до 3000 млн-1 включ., % | ± 0,5 |
Временная нестабильность поддержания деформации 1000 млн-1 при нормальных условиях, млн-1, не более | 1 |
Гистерезис при нормальных условиях, млн-1 | ± 2 |
Пределы измерений деформации при высокотемпературных испытаниях, -1 млн | ± 1000 |
Неравномерность поля деформации рабочей зоны балки для высокотемпературных испытаний, млн-1, не более | 20 |
Временная нестабильность поддержания деформации 1000 млн-1 при максимальной температуре, млн-1, не более | 85 |
Гистерезис при максимальной температуре, млн-1 | ± 20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Габаритные размеры установки, мм, не более: | |
- высота | 600 |
- ширина | 820 |
- глубина | 400 |
Номинальные размеры балки для нормальных условий, мм | |
- длина | 530 |
- ширина | 14 |
- толщина | 6 |
Наименование характеристики | Значение |
Номинальные размеры балки для высокотемпературных испытаний, мм | |
- длина | 600 |
- ширина | 12 |
- толщина | 6 |
Номинальная база при измерении прогиба (расстояние между опорами прогибомера), мм | 200 |
Длина рабочих участков балок, мм, не менее | 185 |
Допуск параллельности рабочих граней балок, мм | 0,01 |
Допуск параллельности боковых граней балок, мм | 0,01 |
Допуск плоскостности рабочих граней балок, мм | 0,08 |
Диапазон рабочих температур балки для нормальных условий, °С | от + 15 до + 25 |
Диапазон рабочих температур балки для высокотемпературных испытаний, °С | от + 15 до + 900 |
Масса, кг, не более | 35 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Установка с балками постоянного сечения, нагружаемыми по схеме чистого изгиба | - | 1 шт. |
Руководство по эксплуатации | АПМ.441513.001.РЭ | 1 экз. |
Методика поверки | - | 1 экз. |
приведены в разделе 4 «Устройство и принцип работы» Руководства по эксплуатации АПМ.441513.001.РЭ.
СМК 02 СТО 47-2020 «Метрологическое обеспечение. Локальная поверочная схема для средств измерений деформации», утвержденная УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И.Менделеева» в 2021 г.
