| Номер в госреестре | 92056-24 |
| Наименование СИ | Контроллеры |
| Обозначение типа СИ | K15.FF |
| Изготовитель | Общество с ограниченной ответственностью "Эй энд Ти Текнолоджис" (ООО "Эй энд Ти Текнолоджис"), г. Уфа |
| Год регистрации | 2024 |
| Срок свидетельства | 06.05.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры K15.FF (далее - контроллеры) предназначены для измерений силы постоянного электрического тока, счета импульсов и воспроизведений силы постоянного электрического тока.
Принцип действия контроллеров заключается в измерении сигналов силы постоянного электрического тока посредством аналогово-цифрового преобразования, измерении счета импульсов при помощи двоичного счетчика и последующей передаче измеренных значений в виде цифровых сигналов в модуль процессора, регистрации и архивировании измеренных значений, анализе, отображении данных на операторских и инженерных станциях (в контроллерах предусмотрен выход HDMI, позволяющий подключить контроллеры к любому монитору/телевизору/панели оператора), а также воспроизведении посредством цифроаналогового преобразования выходных сигналов силы постоянного электрического тока, формировании информационных и управляющих сигналов.
Контроллеры относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству функциональных модулей, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя.
Контроллеры выполнены в 3 модификациях K15.FF.C, K15.FF.C(AI), K15.FF.ProC, которые отличаются модулем процессора, а именно: характеристиками процессора размерами ОЗУ, ПЗУ и наличием нейронного процессора. Контроллеры состоят из функциональных модулей, объединенных общими шинами питания и передачи данных.
В общем случае контролеры представлены функциональными модулями:
- Модуль процессора (в зависимости от модификации):
- K15.FF.C - отсутствует нейронный процессор;
- K15.FF.C(AI) - дискретный (внешний) нейронный процессор;
- K15.FF.ProC - встроенный нейронный процессор;
- модули ввода/вывода:
- K15.AI8 - модуль ввода аналоговых сигналов;
- К15.АО2 - модуль вывода аналоговых сигналов;
- K15.DI16 - модуль ввода цифровых сигналов;
- K15.DO16 - модуль вывода цифровых сигналов.
Модули процессора состоят из материнской платы с процессором, памятью и разъемами для внешних подключений, установленных в алюминиевом корпусе. Для крепления модулей на боковых панелях предусмотрены резьбовые отверстия.
Модули ввода/вывода изготавливаются в пластмассовом корпусе, предназначенном для крепления на DIN-рейку. По левой и правой сторонам прибора расположены ряды разъемных клемм «под винт», предназначенных для подключения внешних цепей.
Заводской номер контроллеров в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на идентификационную табличку на модуль процессора, что обеспечивает идентификацию каждого экземпляра контроллеров в течение всего срока эксплуатации. Заводской номер указывается в составе серийного номера, состоящего из обозначения функционального модуля и заводского номера, разделенных точкой. Место нанесения заводского номера представлено на рисунке 1.
Идентификационные номера функциональных модулей из состава контроллеров в виде цифрового обозначения, состоящего из арабских цифр, расположены на лицевой панели методом наклейки и дублируются в составе серийного номера, состоящего из обозначения функционального модуля и идентификационного номера, разделенных точкой, который наносится типографским методом на бирку, наклеиваемую на боковую поверхность функциональных модулей.
Идентификационные номера и обозначения функциональных модулей из состава контроллеров указываются в паспорте на контроллеры.
Места нанесения знака поверки и знака утверждения типа на контроллеры предусмотрены на модуле процессора и представлены на рисунке 1.
Места нанесения идентификационного номера функциональных модулей представлены на рисунках 2-5.
Конструкцией контроллеров предусмотрено пломбирование каждого отдельного функционального модуля от несанкционированной настройки и вмешательства в виде наклеек, повреждаемых при разборке корпуса. Места пломбировки указаны на рисунках 1-5.

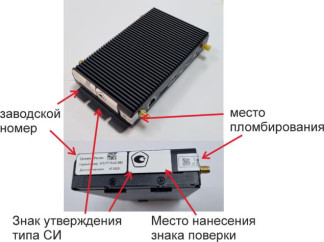

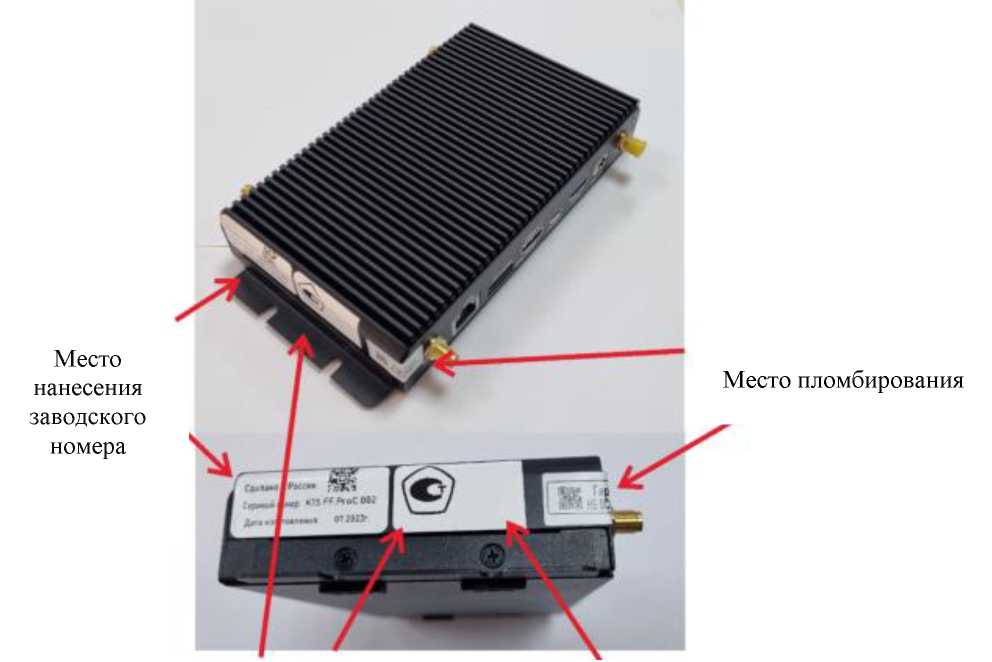

Место нанесения знака утверждения типа
Место нанесения знака поверки
Рисунок 1 - Общий вид модуля процессора

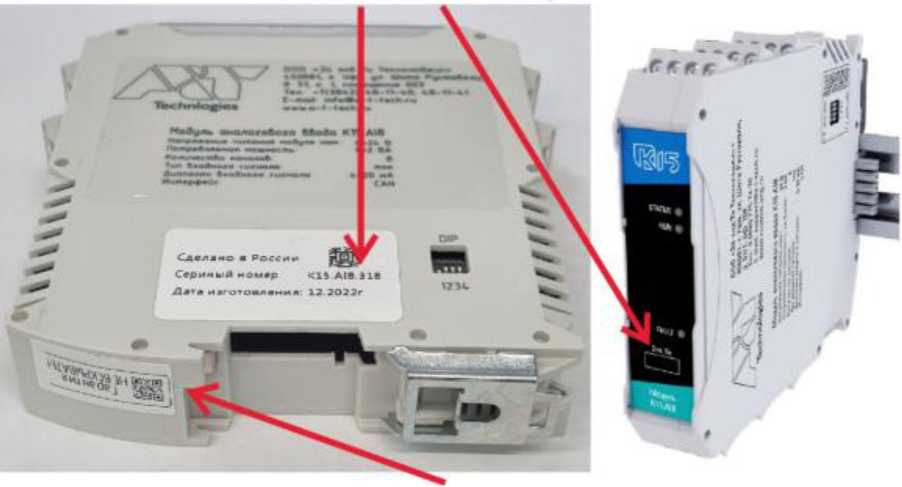

Место нанесения идентификационного номера модуля
Место пломбирования
Рисунок 2 - Модули ввода аналоговых сигналов K15.AI8

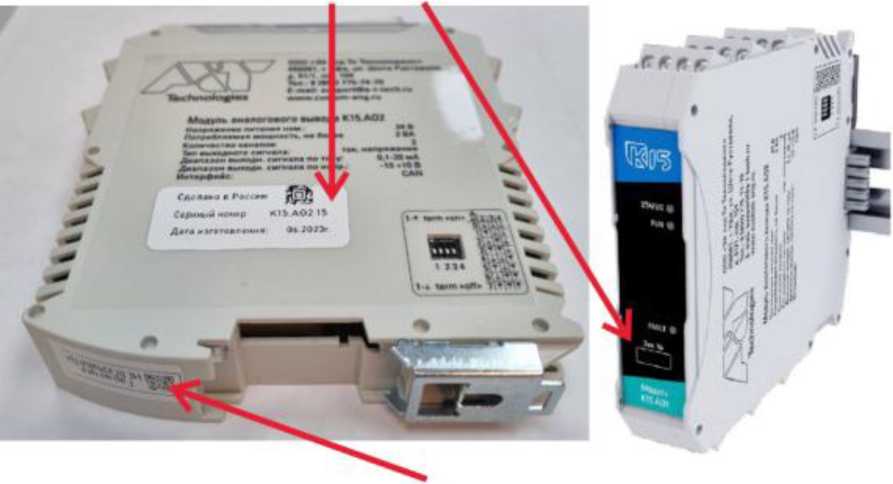

Место нанесения идентификационного номера модуля
Место пломбирования
Рисунок 3 - Модули вывода аналоговых сигналов К15.АО2

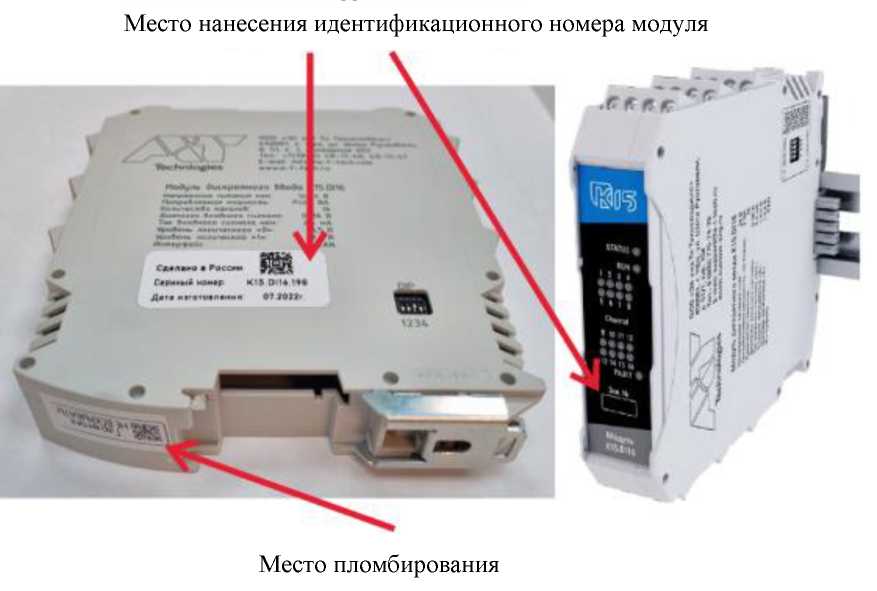

Место нанесения идентификационного номера модуля
Место пломбирования
• Г < е г
Рисунок 4 - Модули ввода цифровых сигналов K15.DI16

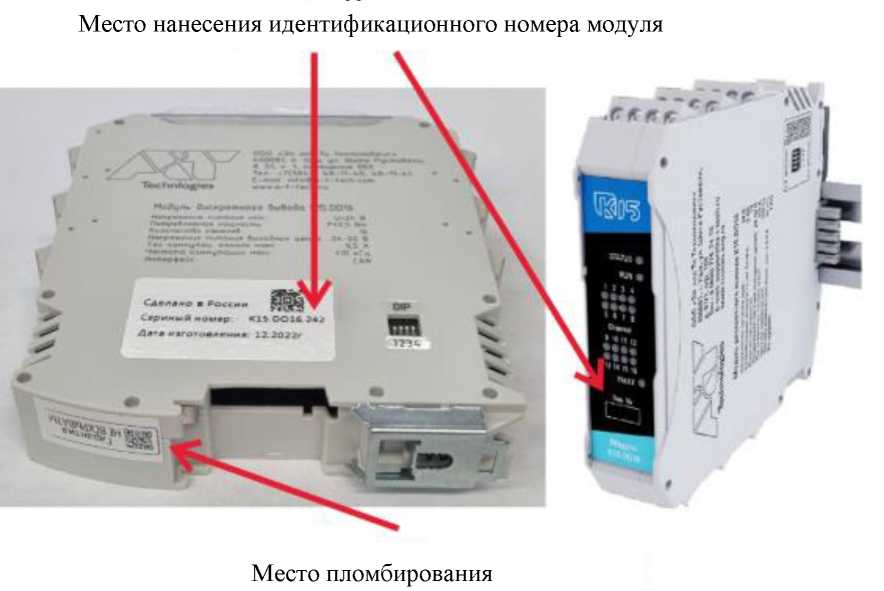

Место пломбирования
Место нанесения идентификационного номера модуля
Рисунок 5 - Модули вывода цифровых сигналов K15.DO16
Программное обеспечение (далее - ПО) контроллеров разделяется на встроенное ПО модулей ввода/вывода и встроенное ПО модулей процессора.
Встроенное ПО модулей ввода/вывода является метрологически значимым ПО и представляет собой бинарный образ исполняемого ПО, загружаемый при помощи аппаратного программатора во встроенный микропроцессор модулей ввода/вывода на этапе изготовления.
Защита встроенного ПО модулей ввода/вывода от непреднамеренных и преднамеренных изменений обеспечивается пломбировкой их корпуса.
Встроенное ПО модулей процессора не вносит изменений в измерительную информацию и представляет собой приложение ОС Linux, устанавливаемое в модуль процессора на этапе изготовления и обеспечивающее функции обмена данными и идентификации ПО модулей ввода/вывода, вывод данных через веб-интерфейс и исполнение образа проекта внешнего ПО. Метрологически значимой частью встроенного ПО модулей процессора является файл динамически-линкуемой библиотеки SO, обеспечивающей функции опроса по шине CAN, передачи данных измерений и данных идентификации ПО модулей ввода/вывода.
Защита встроенного ПО модулей процессора от непреднамеренных и преднамеренных изменений реализована с помощью встроенной в ОС Linux системы авторизации пользователя, паролей доступа и ведения журнала событий.
Конструкция контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты от непреднамеренных и преднамеренных изменений встроенного ПО модулей ввода/вывода - «высокий», встроенного ПО модулей процессора - «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение встроенного ПО модулей | |||
| K15.DI16 | K15.AO2 | K15.AI8 | процессора | |
| Идентификационное наименование ПО | K15.DI16.SW | K15.AO2.SW | K15.AI8.SW | K15.FF.SO |
| Номер версии (идентификационный номер ПО) | 1.ХХХХХХ | 1.ХХХХХХ | 1.ХХХХХХ | 1.ХХХХХХ |
| Цифровой идентификатор ПО | FA28 46C3 | 43BC 18E1 | 12F4 7CA6 | D3A8 9E52 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 | CRC32 |
Примечание - значения подверсии хххххх в формате ГГММДД предназначены для отслеживания истории исходных текстов встроенного ПО в системе контроля версий производителя. Значения подверсии должны быть не менее 300823.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модули ввода аналоговых сигналов K15.AI8 | |
| Диапазон измерений силы постоянного электрического тока, мА | от 0 до 20 |
| Пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, % | ±0,1 |
| Модули вывода аналоговых сигналов К15.АО2 | |
| Диапазон воспроизведений силы постоянного электрического тока, мА | от 0 до 20 |
| Пределы допускаемой приведенной погрешности воспроизведений силы постоянного электрического тока, % | ±0,1 |
| Модули ввода цифровых сигналов K15.DI16 | |
| Максимальная частота следования импульсов, Гц | 250 |
| Минимальная длительность импульсов, мс | 2 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов на каждые 10000 импульсов, имп. | ±1 |
| Примечания: 1. Нормируемым значением для приведенной погрешности является максимальное значение диапазона. 2. Характеристики каналов счета импульсов указаны для входов 1, 2, 3, 4, 9, 10, 11, 12 при амплитуде импульса положительной полярности 10 В. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов, шт - К15.А18 | 8 |
| - К15.АО2 | 2 |
| - R15.DI16 | 8 |
| Номинальное напряжение электрического питания от источника постоянного тока, В - K15.FF.C, K15.FF.C(AI), K15.FF.ProC | 12 |
| - К15.А18, К15.АО2, K15.DI16, K15.DO16 | 24 |
| Потребляемая мощность, Вт, не более: - K15.FF.C, K15.FF.C(AI), K15.FF.ProC | 25 |
| - К15.А18, К15.АО2, K15.DI16, K15.DO16 | 3 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - K15.FF.C, K15.FF.C(AI), K15.FF.ProC | 185x114x32 |
| - К15.А18, К15.АО2, K15.DI16, K15.DO16 | 115x23x114 |
| Масса, кг, не более: - K15.FF.C, K15.FF.C(AI), K15.FF.ProC | 1,0 |
| - К15.А18, К15.АО2, K15.DI16, K15.DO16 | 0,2 |
| Рабочие условия измерений: - температура окружающей среды, °C | от -10 до +55 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на модуль процессора в соответствии с рисунком 1.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер K15.FF | - | 1 шт. |
| Паспорт | ЕСЛТ.421457.001 ПС | 1 экз. |
| Руководство по эксплуатации | ЕСЛТ.421457.001 РЭ | 1 экз. |
| Блок питания 12 В | - | 1 шт. |
| Антенна Wi-Fi/4G/3G/GSM | - | 3 шт. |
| Антенна GPS | - | 1 шт. |
| Примечание - состав и количество функциональных модулей указывается в паспорте при заказе. | ||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ЕСЛТ.421457.001 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ЕСЛТ.421457.001 ТУ «Контроллеры K15.FF. Технические условия».
