| Номер в госреестре | 92058-24 |
| Наименование СИ | Источники-измерители прецизионные |
| Обозначение типа СИ | IT2800 |
| Изготовитель | ITECH ELECTRONIC CO., LTD., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 06.05.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники-измерители прецизионные IT2800 (далее - источники) предназначены для воспроизведений и измерений напряжения и силы постоянного тока, измерений электрического сопротивления постоянному току.
Принцип действия источников основан на воспроизведении и измерении стабилизированных значений силы и напряжения постоянного тока, а также на измерении сопротивления постоянному току с последующей математической обработкой воспроизведённых и измеренных значений величин с помощью встроенных цифро-аналогового и аналого-цифрового преобразователей и отображением полученных результатов на жидкокристаллическом дисплее.
Конструктивно источники выполнены в виде моноблока со съемным сетевым шнуром питания, в металлических корпусах настольного исполнения.

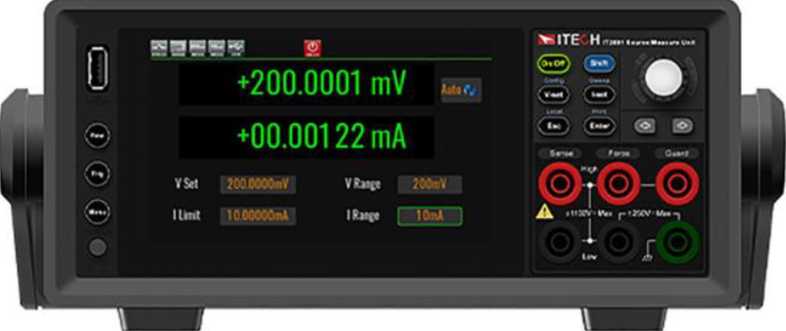

На передней панели источников расположены: цифровой дисплей с текущими значениями напряжения и силы постоянного тока, электрического сопротивления постоянному току, кнопки управления, кнопка включения/выключения питания, поворотный регулятор, разъем USB, входные разъемы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой сети.
На задней панели источников расположены: выходные клеммы, слоты для установки интерфейсов дистанционного управления, разъем сети питания.
Для проведения измерений источники, в зависимости от требуемого режима работы, непосредственно подключаются к измеряемой цепи или нагрузке.
Источники выпускаются в модификациях IT2801, IT2805, IT2806, отличающихся метрологическими характеристиками.
Источники модификации IT2806 воспроизводят и измеряют силу постоянного тока до 3 А (в импульсном режиме до 10 А).
Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

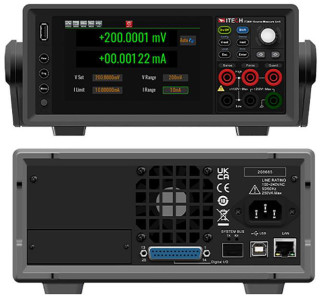

Общий вид источников с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на источники в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.
Место нанесения
Место нанесения серийного номера
Рисунок 1 - Общий вид источников с указанием места нанесения знака утверждения типа, места нанесения серийного номера
знака утверждения типа
LKT КАТКО IX -24 ЛГ АС ЬЖКХ ?Х7А М».
Программное обеспечение (далее - ПО) источников состоит из встроенного и внешнего ПО. Встроенное ПО отвечает за работу источников, формирование и обработку цифровых данных. Внешнее ПО предназначено для контроля и управления источниками с помощью персонального компьютера.
Конструкция источников исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Внешнее ПО является метрологически незначимым.
Встроенное ПО является метрологически значимым.
Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого встроенного ПО источников приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | 00.02.23 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики источников модификации IT2801 в режиме воспроизведений и измерений напряжения постоянного тока
| Поддиапазоны воспроизведений и измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности воспроизведений и измерений, мВ, В |
| от -200,0000 до +200,0000 мВ | 0,0001 мВ | ±(0,00015-|U| + 0,3 мВ) |
| от -2,000000 до +2,000000 В | 0,000001 В | ±(0,00015-|U| + 0,0003 В) |
| от -20,00000 до +20,00000 В | 0,00001 В | ±(0,00015-|U| + 0,001 В) |
| от -200,0000 до +200,0000 В | 0,0001 В | ±(0,00015-|U| + 0,01 В) |
| от -1000,000 до +1000,000 В | 0,001 В | ±(0,0002-|U| + 0,05 В) |
| Примечание - U - воспроизведенное/измеренное значение напряжения постоянного тока, мВ, В. | ||
Таблица 3 - Метрологические характеристики источников модификации IT2801 в режиме воспроизведений и измерений силы постоянного тока
| Поддиапазоны воспроизведений и измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности воспроизведений и измерений, мкА, мА, А |
| от -1,000000 до +1,000000 мкА | 0,000001 мкА | ±(0,00025-|I| + 0,0003 мкА) |
| от -10,00000 до +10,00000 мкА | 0,00001 мкА | ±(0,00025-|l| + 0,0007 мкА) |
| от -100,0000 до +100,0000 мкА | 0,0001 мкА | ±(0,00025-|I| + 0,006 мкА) |
| от -1,000000 до +1,000000 мА | 0,000001 мА | ±(0,00025-|I| + 0,00006 мА) |
| от -10,00000 до +10,00000 мА | 0,00001 мА | ±(0,00025-|I| + 0,0006 мА) |
| от -100,0000 до +100,0000 мА | 0,0001 мА | ±(0,00025-|I| + 0,006 мА) |
| от -1,000000 до +1,000000 А | 0,000001 А | ±(0,0003 -|I| + 0,0005 А) |
| Примечание - I - воспроизведенное/измеренное значение силы постоянного тока, мкА, мА, А. | ||
Таблица 4 - Метрологические характеристики источников модификации IT2801 в режиме измерений электрического сопротивления постоянному току
| Поддиапазоны измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм |
| от 0,000000 до 2,000000 Ом | 0,000001 Ом | ±(0,001-R + 0,0003 Ом) |
| от 0,00000 до 20,00000 Ом | 0,00001 Ом | ±(0,00055^R + 0,003 Ом) |
| от 0,0000 до 200,0000 Ом | 0,0001 Ом | ±(0,00055^R + 0,03 Ом) |
| от 0,000000 до 2,000000 кОм | 0,000001 кОм | ±(0,00055^R + 0,0003 кОм) |
| от 0,00000 до 20,00000 кОм | 0,00001 кОм | ±(0,00055^R + 0,003 кОм) |
| от 0,0000 до 200,0000 кОм | 0,0001 кОм | ±(0,00055^R + 0,03 кОм) |
| от 0,000000 до 2,000000 МОм | 0,000001 МОм | ±(0,0007^R + 0,0003 МОм) |
| Поддиапазоны измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм |
| от 0,00000 до 20,00000 МОм | 0,00001 МОм | ±(0,0035^R + 0,003 МОм) |
| Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. | ||
Таблица 5 - Метрологические характеристики источников модификации IT2805 в режиме воспроизведений напряжения постоянного тока
| Поддиапазоны воспроизведений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности воспроизведений, мВ, В |
| от -200,000 до +200,000 мВ | 0,001 мВ | ±(0,00015-|U| + 0,3 мВ) |
| от -2,00000 до +2,00000 В | 0,00001 В | ±(0,00015-|U| + 0,0003 В) |
| от -20,0000 до +20,0000 В | 0,0001 В | ±(0,00015-|U| + 0,001 В) |
| от -200,000 до +200,000 В | 0,001 В | ±(0,00015-|U| + 0,01 В) |
| Примечание - U - воспроизведенное значение напряжения постоянного тока, мВ, В. | ||
Таблица 6 - Метрологические характеристики источников модификации IT2805 в режиме измерений напряжения постоянного тока
| Поддиапазоны измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности измерений, мВ, В |
| от -200,0000 до +200,0000 мВ | 0,0001 мВ | ±(0,00015-|U| + 0,3 мВ) |
| от -2,000000 до +2,000000 В | 0,000001 В | ±(0,00015-|U| + 0,0003 В) |
| от -20,00000 до +20,00000 В | 0,00001 В | ±(0,00015-|U| + 0,001 В) |
| от -200,0000 до +200,0000 В | 0,0001 В | ±(0,00015-|U| + 0,01 В) |
| Примечание - U - измеренное значение напряжения постоянного тока, мВ, В. | ||
Таблица 7 - Метрологические характеристики источников модификации IT2805 в режиме воспроизведений силы постоянного тока
| Поддиапазоны воспроизведений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности воспроизведений, нА, мкА, мА, А |
| от -10,0000 до +10,0000 нА | 0,0001 нА | ±(0,001-|!| + 0,05 нА) |
| от -100,000 до +100,000 нА | 0,001 нА | ±(0,0006-|!| + 0,1 нА) |
| от -1,00000 до +1,00000 мкА | 0,00001 мкА | ±(0,00025-|!| + 0,0003 мкА) |
| от -10,0000 до +10,0000 мкА | 0,0001 мкА | ±(0,00025*|l| + 0,0007 мкА) |
| от -100,000 до +100,000 мкА | 0,001 мкА | ±(0,0002-|l| + 0,006 мкА) |
| от -1,00000 до +1,00000 мА | 0,00001 мА | ±(0,0002-|!| + 0,00006 мА) |
| от -10,0000 до +10,0000 мА | 0,0001 мА | ±(0,0002-|!| + 0,0006 мА) |
| от -100,000 до +100,000 мА | 0,001 мА | ±(0,0002-|!| + 0,006 мА) |
| от -1,00000 до +1,00000 А | 0,00001 А | ±(0,0005 -|!| + 0,0005 А) |
| от -1,50000 до +1,50000 А | 0,00001 А | ±(0,0005-|l| + 0,0015 А) |
| Примечание - I - воспроизведенное значение силы постоянного тока, нА, мкА, мА, А. | ||
Таблица 8 - Метрологические характеристики источников модификации IT2805 в режиме измерений силы постоянного тока
| Поддиапазоны измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности измерений, нА, мкА, мА, А |
| от -10,00000 до +10,00000 нА | 0,00001 нА | ±(0,001-|!| + 0,05 нА) |
| от -100,0000 до +100,0000 нА | 0,0001 нА | ±(0,0006-|!| + 0,1 нА) |
| от -1,000000 до +1,000000 мкА | 0,000001 мкА | ±(0,00025-|!| + 0,0003 мкА) |
| от -10,00000 до +10,00000 мкА | 0,00001 мкА | ±(0,00025-|l| + 0,0007 мкА) |
| от -100,0000 до +100,0000 мкА | 0,0001 мкА | ±(0,0002-|l| + 0,006 мкА) |
| от -1,000000 до +1,000000 мА | 0,000001 мА | ±(0,0002-|!| + 0,00006 мА) |
| от -10,00000 до +10,00000 мА | 0,00001 мА | ±(0,0002-|!| + 0,0006 мА) |
| от -100,0000 до +100,0000 мА | 0,0001 мА | ±(0,0002-|!| + 0,006 мА) |
| от -1,000000 до +1,000000 А | 0,000001 А | ±(0,0005-|!| + 0,0005 А) |
| от -1,500000 до +1,500000 А | 0,000001 А | ±(q,0005-|i| + 0,0015 а) |
| Примечание - I - измеренное значение силы постоянного тока, нА, мкА, мА, А. | ||
Таблица 9 - Метрологические характеристики источников модификаций IT2805, IT2806 в режиме измерений электрического сопротивления постоянному току
| Поддиапазоны измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм |
| от 0,000000 до 2,000000 Ом | 0,000001 Ом | ±(0,001-R + 0,0003 Ом) |
| от 0,00000 до 20,00000 Ом | 0,00001 Ом | ±(0,00055^R + 0,003 Ом) |
| от 0,0000 до 200,0000 Ом | 0,0001 Ом | ±(0,00055^R + 0,03 Ом) |
| от 0,000000 до 2,000000 кОм | 0,000001 кОм | ±(0,00055^R + 0,0003 кОм) |
| от 0,00000 до 20,00000 кОм | 0,00001 кОм | ±(0,00055^R + 0,003 кОм) |
| от 0,0000 до 200,0000 кОм | 0,0001 кОм | ±(0,00055^R + 0,03 кОм) |
| от 0,000000 до 2,000000 МОм | 0,000001 МОм | ±(0,0007^R + 0,0003 МОм) |
| от 0,00000 до 20,00000 МОм | 0,00001 МОм | ±(0,002^R + 0,003 МОм) |
| от 0,0000 до 200,0000 МОм | 0,0001 МОм | ±(0,007^R + 0,03 МОм) |
| Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. | ||
Таблица 10 - Метрологические характеристики источников модификации IT2806 в режиме воспроизведений и измерений напряжения постоянного тока
| Поддиапазоны воспроизведений и измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности воспроизведений и измерений, мВ, В |
| от -200,0000 до +200,0000 мВ | 0,0001 мВ | ±(0,00015-|U| + 0,3 мВ) |
| от -2,000000 до +2,000000 В | 0,000001 В | ±(0,00015-|U| + 0,0003 В) |
| от -20,00000 до +20,00000 В | 0,00001 В | ±(0,00015-|U| + 0,001 В) |
| от -200,0000 до +200,0000 В | 0,0001 В | ±(0,00015-|U| + 0,01 В) |
| Примечание - U - воспроизведенное/измеренное значение напряжения постоянного тока, мВ, В. | ||
Таблица 11 - Метрологические характеристики источников модификации IT2806 в режиме воспроизведений и измерений силы постоянного тока
| Поддиапазоны воспроизведений и измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности воспроизведений и измерений, нА, мкА, мА, А |
| от -10,00000 до +10,00000 нА | 0,00001 нА | ±(0,001-|I| + 0,05 нА) |
| от -100,0000 до +100,0000 нА | 0,0001 нА | ±(0,0006-|I| + 0,1 нА) |
| от -1,000000 до +1,000000 мкА | 0,000001 мкА | ±(0,00025-|I| + 0,0003 мкА) |
| от -10,00000 до +10,00000 мкА | 0,00001 мкА | ±(0,00025-|l| + 0,0007 мкА) |
| от -100,0000 до +100,0000 мкА | 0,0001 мкА | ±(0,0002-|l| + 0,006 мкА) |
| от -1,000000 до +1,000000 мА | 0,000001 мА | ±(0,0002-|I| + 0,00006 мА) |
| от -10,00000 до +10,00000 мА | 0,00001 мА | ±(0,0002-|I| + 0,0006 мА) |
| от -100,0000 до +100,0000 мА | 0,0001 мА | ±(0,0002-|I| + 0,006 мА) |
| от -1,000000 до +1,000000 А | 0,000001 А | ±(0,0005-|I| + 0,0005 а) |
| от -3,00000 до +3,00000 А | 0,00001 А | ±(0,0005-|l| + 0,0015 а) |
| Примечание - I - воспроизведенное/измеренное значение силы постоянного тока, нА, мкА, мА, А. | ||
Таблица 12 - Метрологические характеристики источников
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной дополнительной погрешности воспроизведений и измерений напряжения и силы постоянного тока, измерений электрического сопротивления постоянному току от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, Х1) | ±0,15 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +18 до +28 от 30 до 80 |
| 1) - единицы величин измеряемой физической величины. | |
Таблица 13 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальное значение выходной электрической мощности, Вт | 20 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 50 |
| Потребляемая мощность, В^А, не более | 250 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 88,2Х450,0Х214,0 |
| Масса, кг, не более | 6,7 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +25 °С, %, не более | от 0 до +40 80 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус источника любым технологическим способом.
Таблица 14 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источник-измеритель прецизионный IT2800 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Тестовые кабели | - | 2 шт. |
| Интерфейсный кабель | - | 1 шт. |
| Шнур питания | - | 1 шт. |
приведены в разделе 1 «Начало работы» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
«Источники-измерители прецизионные IT2800. Стандарт предприятия».
