Комплекс автоматизированный измерительно-управляющий КИ-ЭБ2-Калининградская ТЭЦ-2 Обозначение отсутствует, 92060-24

Назначение

Комплекс автоматизированный измерительно-управляющий КИ-ЭБ2-Калининградская ТЭЦ-2 (далее - комплекс) предназначен для измерений сигналов силы постоянного электрического тока, сигналов от термоэлектрических преобразователей (термопар) и термопреобразователей сопротивления, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, перегретого и насыщенного пара, воздуха, газа, тепловой и электрической энергии), потребляемых или получаемых в процессе работы энергоблока.

Описание

Принцип действия комплекса основан на измерении, обработке и индикации информации, поступающей с первичных преобразователей, согласно заложенным алгоритмам.

Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУТП) энергоблока №2 филиала «Калининградская ТЭЦ-2» АО «Интер РАО - Электрогенерация» и обеспечивает измерение параметров, их визуализацию и хранение полученной измерительной информации, и реализацию алгоритмов управления теплотехнического оборудования энергоблоков, принимая измерительную информацию из систем, работающих в составе оборудования энергоблока, в том числе систем управления тепломеханическим оборудованием (далее - ТМО) паровой турбины (далее -ПТУ), котлов -утилизаторов и общеблочного оборудования.

Комплекс представляет собой совокупность технических и программных средств, в том числе:

1. Оборудования и программного обеспечения нижнего уровня, состоящего из:

- программно-технических средств "REGUL RXOO" на базе модулей аналогового ввода R500 AI.08.031, R500 AI 08.042 и R500 AI.08.052 (регистрационный № 63776-16), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, расхода, механических и электрических измерений, сигналов с датчиков температуры в выходной код и передача их в центральные процессоры комплекса по протоколу «EtherCAT» реализованного с использование стека стандартных промышленных протоколов обмена семейства "Industrial Ethernet";

- Линий связи, соединяющих измерительные модули с датчиками;

2. Оборудования и программного обеспечения среднего, контроллерного уровня, состоящего из:

- Двенадцати дублированных центральных процессоров программно-технических средств "REGUL R500" типа R500 CU.00.051 получающих измерительную информацию от модулей аналогового ввода и обеспечивающего управление оборудованием энергоблока №2 согласно заданным алгоритмам управления;

3. Оборудования и программного обеспечения верхнего уровня, состоящего из:

- резервированного сервера, реализованного на серверной аппаратной платформе, на базе программного обеспечения Альфа-платформа, развернутого в операционной системе Linux и предназначенного для контроля и управления оборудованием энергоблока №2, а также обработки и хранения полученной измерительной и расчетной информации;

- девять операторских рабочих (АРМ оператора), четыре АРМ инженеров, использующих кроссплатформенное программное обеспечение Альфа-платформа, способное функционировать в операционных системах Linux и реализованных на базе персональных компьютеров, которые получают информацию от резервированного сервера по отказоустойчивой промышленной локальной сети ПТК АСУТП энергоблока №2 Industrial Ethernet и обеспечивают контроль, управление и визуализацию результатов измерений и функционирования оборудования энергоблока №2;

- инженерной станции с предустановленным специальным программным обеспечением, необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса.

Комплекс обеспечивает измерение сигналов силы постоянного электрического тока, сигналов от термоэлектрических преобразователей (термопар) и термопреобразователей сопротивления, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах рабочих станций, архивирование и вывод на печать следующих параметров, соответствующих входным аналоговым сигналам, полученным от первичных измерительных преобразователей (не входят в состав комплекса) при ведении технологического процесса энергоблока:

- расхода воды, пара, жидкого топлива, газа м3/ч, т/ч, кг/с;

- давлений воздуха, пара, воды, жидкого топлива, уходящих газов, масла кПа, МПа, Па, бар, мбар, кгс/см2, мм.рт.ст;

- температуры уходящих газов, пара, воды, масла, металла, жидкого топлива ОС;

- уровня воды, масла, хеламина (фосфата) мм;

- вибраций подшипников, осевого сдвига, относительного расширения, ско

рости вращения, мм, мм/с, об/мин;

- электрического тока, напряжения, частоты и мощности, А, В, кВ, МВт, Мвар,Гц;

- концентраций О2, СО, СО2, NOx, Na, SO2, СН4,в отходящих газах котла энергоблока, %; ррм, %НКПР;

- концентраций, pH, электропроводность в жидких и паровых средах котла

энергоблока, мкг/л, ммоль/л, рН, мкСм/см.

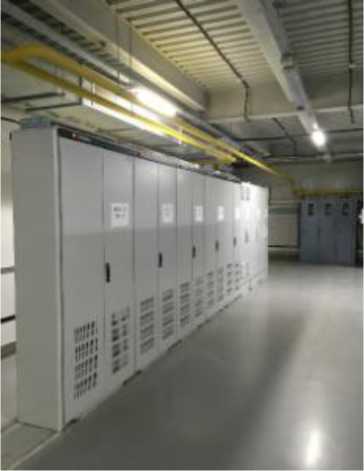

Все электронное оборудование комплекса размещается в специализированных шкафах автоматизации - приборных стойках. Внешний вид шкафов приведен на рисунке 1. Заводской номер комплекса № ИК.3584 наносится типографическим способом на табличку в соответствии с рисунком 2, прикрепленную к лицевой панели шкафа инженерной станции измерительного комплекса, и в формуляр комплекса. Структурная схема комплекса автоматизированного измерительно - управляющего КИ-ЭБ2-Калининградская ТЭЦ-2 приведена на рисунке 3.

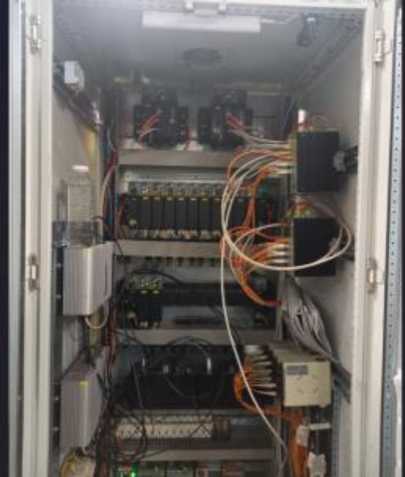

Рисунок 1 - Внешний вид контроллерных шкафов
