| Номер в госреестре | 92061-24 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | WZPK2-348 |
| Изготовитель | XIYI Co., Ltd., Китай |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые WZPK2-348 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры процесса и состояния различных агрегатов из состава взрывозащищенного высоковольтного синхронного электродвигателя, расположенного на объекте «Арктик СПГ 2» (полуостров Гыдан, ЯНАО) ПАО «НОВОТЭК».
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователи имеют неразборную конструкцию и конструктивно выполнены в виде измерительной вставки в защитной арматуре с монтажными элементами, соединенной с коммутационной головкой, выполненной из алюминиевого сплава. Внутрь измерительной вставки ТС помещены два платиновых ЧЭ с минеральной изоляцией проводов.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Материал защитной арматуры ТС - нержавеющая сталь.
Схема соединения внутренних проводов ТС с ЧЭ: 3-х проводная.
К ТС данного типа относятся термопреобразователи сопротивления платиновые WZPK2-348 с заводскими номерами: 23022139, 23022140, 23022141, 23022142, 23022143, 23045094, 23045095, 23045096, 23045097, 23040098, 23022151, 23022152, 23022153, 23028154, 23028155, 23028156, 23028157, 23028158, 23028159, 23028160, 23028161, 23028162, 23028163, 23028164, 23028165, 23028166, 23028167, 23028168, 23028169, 23028170, 23028173, 23025174, 23025175, 23025176, 23025177, 23025178, 23025179, 23025180, 23025181, 23025182, 23025183, 23025184, 23025185, 23025186, 23025187, 23022144, 23022145, 23022146, 23022147, 23022148, 23022149, 23022150, 23047100, 23047101, 23040099, 23028171, 23028172, 23048102, 23048103, 23048104, 23048105, 23025188, 23025189, 23048106, 23048107, 23048108, 23077174, 23077175, 23077176, 23077177.

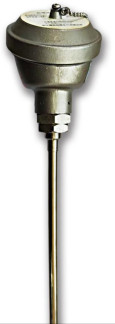

Общий вид ТС с указанием места нанесения заводского номера представлен на рисунке 1.

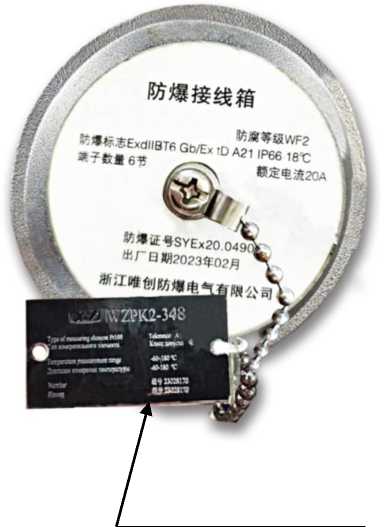

Место нанесения заводского номера
Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера
Пломбирование ТС не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, указан на маркировочной табличке, прикрепленной к корпусу ТС. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.
Метрологические и основные технические характеристики термопреобразователей сопротивления платиновых WZPK2-348 приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -60 до +180 |
| Условное обозначение НСХ по ГОСТ 6651-2009 | Pt100 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по ГОСТ 6651-2009 | А |
| Допуск по ГОСТ 6651-2009, °С | ±(0,15+0,002-|t|) |
| Примечание: |t| - абсолютное значение температуры, °С, без учета знака | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции при температуре от +15 °С до +35 °С и относительной влажности воздуха не выше 80 %, МОм (при 100 В), не менее | 100 |
| Длина монтажной части ТС, мм: - для зав. №№ 23022139, 23022140, 23022141, 23022142, 23022143, 23022144, 23022145, 23022146, 23022147, 23022148, 23022149, | 100 |
| 23022150, 23047100, 23047101 - для зав. №№ 23045094, 23045095, 23045096, 23045097, 23040098, 23040099 | 250 |
| - для зав. №№ 23022151, 23022152, 23022153, 23028154, 23028155, 23028156, 23028157, 23028158, 23028159, 23028160, 23028161, 23028162, 23028163, 23028164, 23028165, 23028166, 23028167, 23028168,23028169, 23028170, 23028171, 23028172, 23048102, 23048103, 23048104, 23048105 | 400 |
| - для зав. №№ 23028173, 23025174, 23025175, 23025176, 23025177, 23025178, 23025179, 23025180, 23025181, 23025182, 23025183, 23025184, 23025185, 23025186, 23025187, 23025188, 23025189, 23048106, 23048107, 23048108, 23077174, 23077175, 23077176, 23077177 | 500 |
| Диаметр монтажной части ТС, мм | 8 |
| Масса, кг: - для зав. №№ 23022139, 23022140, 23022141, 23022142, 23022143, 23022144, 23022145, 23022146, 23022147, 23022148, 23022149, | 0,8 |
| 23022150, 23047100, 23047101 - для зав. №№ 23045094, 23045095, 23045096, 23045097, 23040098, 23040099 | 0,9 |
| - для зав. №№ 23022151, 23022152, 23022153, 23028154, 23028155, 23028156, 23028157, 23028158, 23028159, 23028160, 23028161, 23028162, 23028163, 23028164, 23028165, 23028166, 23028167, 23028168,23028169, 23028170, 23028171, 23028172, 23048102, 23048103, 23048104, 23048105 | 1,1 |
| - для зав. №№ 23028173, 23025174, 23025175, 23025176, 23025177, 23025178,23025179, 23025180, 23025181, 23025182, 23025183, 23025184, 23025185, 23025186, 23025187, 23025188, 23025189, 23048106, 23048107, 23048108, 23077174, 23077175, 23077176, 23077177 | 1,2 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -52 до +85 |
| - относительная влажность воздуха, %, не более | 95 |
| Средний срок службы, лет, не менее | 25 |
| Маркировка взрывозащиты | 1Exia IIC T6...T1 |
| Gb Х, | |
| 1Ex db IIC T6...T1 | |
| Gb Х |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность ТС
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления платиновый | WZPK2-348 | 70 шт. |
| Паспорт (на русском языке) | - | 70 экз. |
приведены в разделе «Проведение измерений» паспорта.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры».
| Зарегистрировано поверок | 97 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
