| Номер в госреестре | 92062-24 |
| Наименование СИ | Термометры электронные пищевые |
| Обозначение типа СИ | В7 |
| Изготовитель | Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 06.05.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры электронные пищевые В7 (далее по тексту - термометры или приборы) предназначены для измерений температуры газообразных, жидких и сыпучих сред, не разрушающих защитную оболочку первичного термопреобразователя.
Принцип действия термометров основан на измерении электрического сопротивления чувствительного элемента (ЧЭ) прибора с его последующем аналого-цифровым преобразованием в значение измеряемой температуры, которое отображается на встроенном ЖК-дисплее термометра.
Термометры состоят из первичного преобразователя (датчика) температуры погружного (проникающего) типа в оболочке из нержавеющей стали, соединенного с вторичным измерительным преобразователем со встроенной микросхемой, осуществляющей аналого-цифровое преобразование сигналов измеряемой величины.
На лицевой стороне корпуса термометра расположен ЖК-дисплей, а также кнопка включения-выключения прибора. На тыльной стороне корпуса расположен закрывающийся отсек для сменных элементов питания.
Термометры электронные пищевые В7 изготавливаются следующих моделей: В7-1311, В7-308А, В7-308В, В7-06, В7-1001, В7-1002, В7-8016. Модели термометров различаются метрологическими и техническими характеристиками, а также конструктивным исполнением. Термометры моделей В7-1311, В7-06, В7-1001, В7-1002, В7-8016 включают несъемный измерительный датчик. В термометрах модели В7-308А предусмотрено 2 измерительных канала с возможностью подключения одного или двух сменных измерительных датчиков, а в модели В7-308В - 4 измерительных канала с возможностью подключения от одного до четырех сменных измерительных датчиков.
Фотографии внешнего вида термометров приведены на рисунке 1-2.
Цветовая гамма термометров может быть изменена по решению Изготовителя в одностороннем порядке.

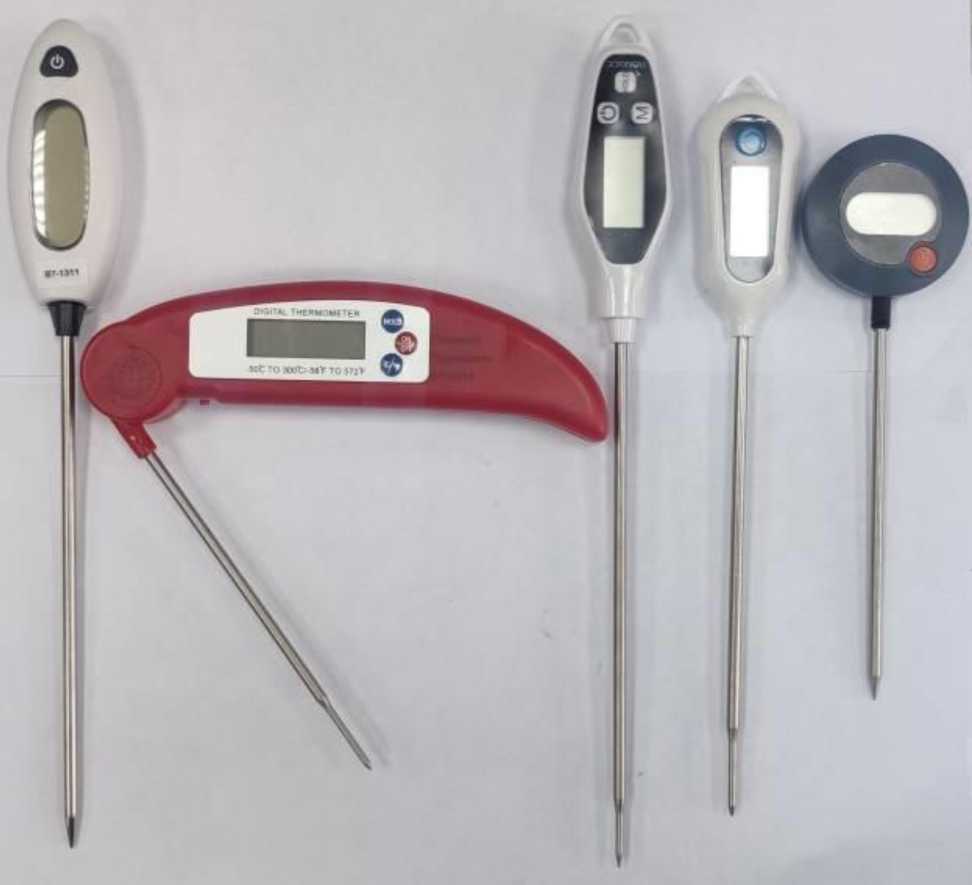

В7-1311 В7-8016 В7-1001 В7-1002 В7-06
Рисунок 1 - Общий вид термометров электронных В7 моделей В7-1311, В7-8016, В7-1001, В7-06

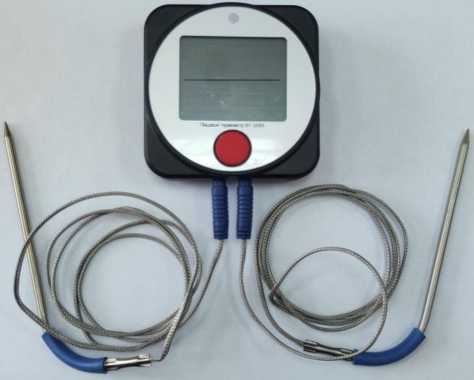

В7-308А
Рисунок 2 - Общий вид термометров электронных В7 моделей В7-308А, В7-308В

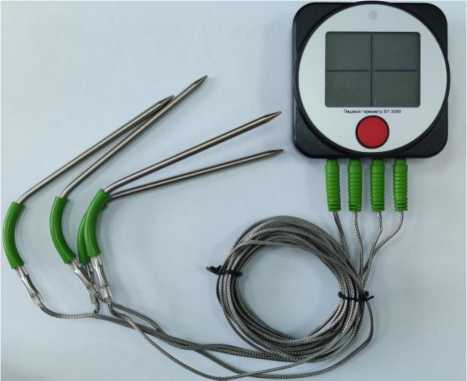

В7-308В
Заводской номер наносится на тыльную сторону корпуса термометра или под крышку батарейного отсека.
Пломбирование термометров не предусмотрено.
Конструкция корпуса термометров не позволяет нанести знак поверки на средство измерений.

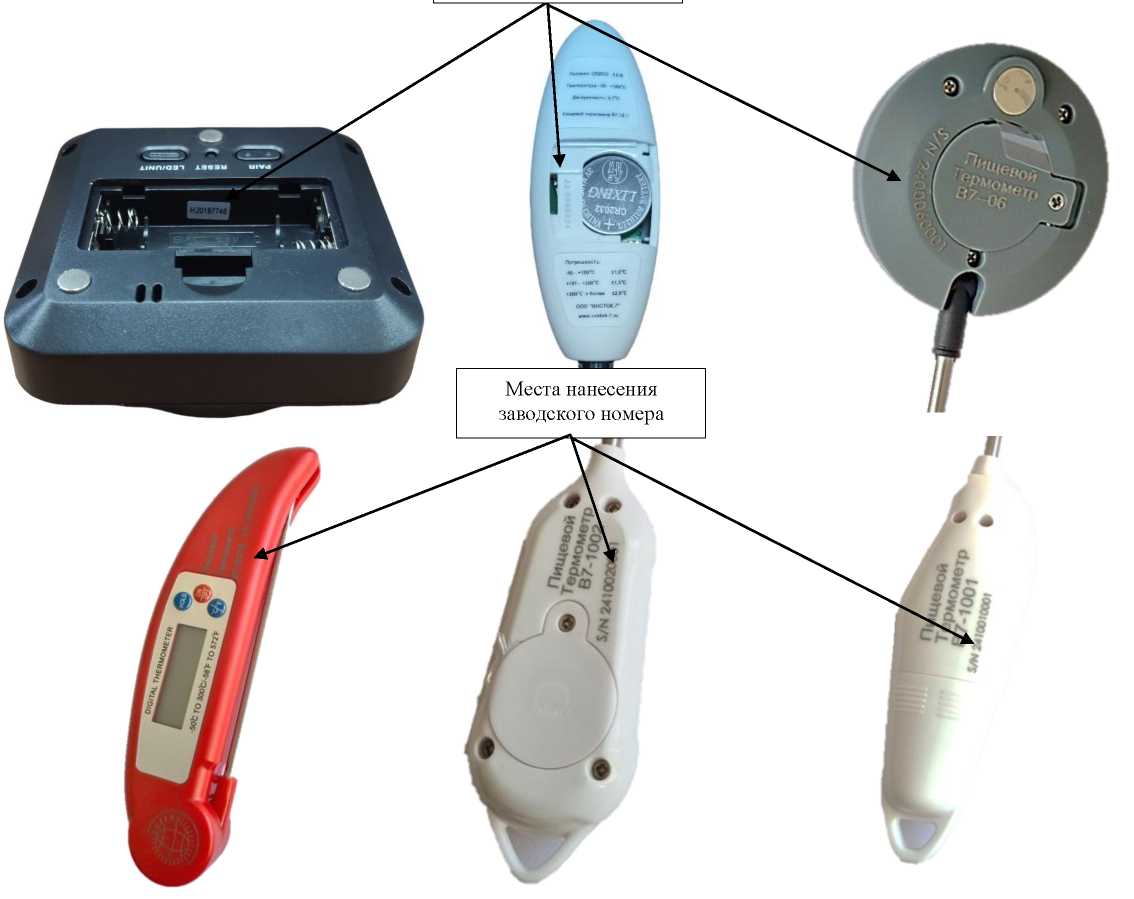

Общий вид термометров с указанием места нанесения заводского номера приведен на рисунке 3.
Места нанесения заводского номера
Места нанесения
заводского номера
Рисунок 4 - Общий вид термометров с указанием мест нанесения заводского номера
Программное обеспечение (ПО) термометров состоит из встроенного, метрологически значимого ПО.
Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса термометра на электронной плате.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmwire |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Метрологические и основные технические характеристики термометров электронных В7 приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С: - В7-1311 | от -40 до +200 |
| - В7-308А, В7-308В | от -40 до +250 |
| - В7-8016 | от -40 до +200 |
| - В7-06 | от -20 до +250 |
| - В7-1001, В7-1002 | от -20 до +250 |
| Пределы допускаемой абсолютной погрешности измерений температуры термометров модели В7-1311, °С: - в диапазоне от -40 до -10 °С не включ. | ±2,0 |
| - в диапазоне от -10 до +50 °С включ. | ±1,0 |
| - в диапазоне св. +50 до +100 °С включ. | ±1,5 |
| - в диапазоне св.+100 до +150 °С включ. | ±2,0 |
| - в диапазоне св.+150 до +200 °С включ. | ±3,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры термометров моделей В7-308А, В7-308В, °С: - в диапазоне от -40 до +150 °С включ. | ±2,0 |
| - в диапазоне св. +150 до +200 °С включ. | ±3,0 |
| - в диапазоне св. +200 до +250 °С включ. | ±5,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры термометров модели В7-8016, °С - в диапазоне от -40 до -30 °С не включ. | ±3,0 |
| - в диапазоне от -30 до 0 °С не включ. | ±2,0 |
| - в диапазоне от 0 до +100 °С включ. | ±1,0 |
| - в диапазоне св. +100 до +200 °С включ. | ±2,5 |
| Пределы допускаемой абсолютной погрешности измерений температуры термометров моделей В7-06, В7-1002, °С - в диапазоне от -20 до 0 °С не включ. | ±2,0 |
| - в диапазоне от 0 до +100 °С включ. | ±1,0 |
| - в диапазоне св. +100 до +200 °С включ. | ±1,5 |
| - в диапазоне св. +200 до +250 °С включ. | ±2,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры термометров модели В7-1001, °С - в диапазоне от -20 до 0 °С не включ. | ±3,5 |
| - в диапазоне от 0 до +100 °С включ. | ±1,0 |
| - в диапазоне св. +100 до +200 °С включ. | ±1,5 |
| - в диапазоне св. +200 до +250 °С включ. | ±2,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний температуры, °С - В7-1311, В7-8016, В7-308А, В7-308В - В7-1001, В7-1002 | от -50 до +300 от -20 до +300 |
| Разрешающая способность, °С | 0,1 |
| Габаритные размеры, мм, не более - В7-308А, В7-308В - В7-06 - В7-1001 - В7-1002 - В7-8016 | 80x80x25,5 177x48x25 248x150 212x134 150x35x22 |
| Габаритные размеры В7-1311, мм, не более: - прибор - щуп - экран | 242,5x33 149,5x4 44x18 |
| Масса, г, не более: - В7-1311 - В7-308А, В7-308В (без измерительного зонда) - В7-06, В7-1001, В7-1002 - В7-8016 | 50 108 110 150 |
| Тип батареи питания: - В7-1311 - В7-308А, В7-308В - В7-06, В7-1001, В7-1002 - В7-8016 | CR2032 (1 шт.) 1,5 В ААА (3 шт.) CR2032 (3 шт.) 1,5 В ААА (1 шт.) |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от 0 до +40 90 |
| Средняя наработка до отказа, ч, не менее | 30000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист Руководства по эксплуатации (в правом верхнем углу) типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр электронный пищевой | В7* | 1 шт. |
| Батарея питания | в зависимости от модели | в зависимости от модели |
| Руководство по эксплуатации | - | 1 экз. |
| Упаковка | - | 1 шт. |
| Примечание: '*' Модификация в соответствии с заказом. | ||
приведены в разделе 3 «Управление» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.51-110-7717734230-2023 «Термометры. Технические условия».
