| Номер в госреестре | 92070-24 |
| Наименование СИ | Пробники побочных электромагнитных наводок |
| Обозначение типа СИ | Темпест ТСВЧ |
| Изготовитель | Общество с ограниченной ответственностью "Центр безопасности информации" (ООО "ЦБИ"), Московская обл., г. Королев |
| Год регистрации | 2024 |
| Срок свидетельства | 07.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пробники побочных электромагнитных наводок Темпест ТСВЧ (далее - пробники) предназначены для бесконтактных измерений напряжения переменного тока, возникающего от побочных электромагнитных излучений и наводок на сетевой кабель подключенного технического средства совместно с анализаторами спектра, вольтметрами и осциллографами и другими радиотехническими средствами измерений.
Принцип действия пробников основан на измерении напряжения переменного тока, который возникает под действием электрического поля от наводки в сетевом кабеле на индуктивно-емкостной измерительный контур. Сигнал с измерительного контура через усилитель подается на выходной ВЧ соединитель. К выходному ВЧ соединителю подключается внешний измерительный прибор.
Конструктивно пробники представляют собой портативные приборы с экранированным корпусом, к которому подключается шнур электропитания испытуемого устройства.

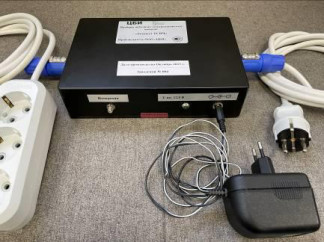

Общий вид пробников, с указанием места нанесения знака утверждения типа, приведен на рисунке 1. Заводские номера нанесены на маркировочную наклейку методом шелкографии в виде цифрового кода.
Корпуса пробников опломбированы наклейкой для предотвращения возможности несанкционированного вмешательства в работу пробников пробника, которое может привести к искажению результатов измерений. Место пломбирования обозначено стрелками на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбировки
Рисунок 1 - Общий вид пробника побочных электромагнитных наводок Темпест ТСВЧ, обозначение мест нанесения знака утверждения типа, заводского номера и схемы пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазон рабочих частот, ГГ ц | от 0,4 до 4,0 |
| Значение коэффициента калибровки (на нагрузку 50 Ом), дБ | от 0 до 40* |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ | ±6 |
| * - конкретные значения приведены в формуляре | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 200 до 240 от 49,5 до 50,5 |
| Потребляемая мощность, В^А, не более | 5 |
Продолжение таблицы 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от +15 до +30 |
| - относительная влажность окружающего воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Габаритные размеры, мм, не более: | |
| - длина | 230 |
| - ширина | 150 |
| - высота | 60 |
| Масса, кг, не более | 1,5 |
наносится на корпуса пробников методом шелкографии и титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность пробников побочных электромагнитных наводок Темпест ТСВЧ
| Наименование | Обозначение | Количество |
| Пробник «Темпест ТСВЧ» | _ | 1 шт. |
| Блок питания | _ | 1 шт. |
| Руководство по эксплуатации | ЦБМК.26.51.49.190.532 РЭ | 1 шт. |
| Формуляр | ЦБМК.26.51.49.190.532 ФО | 1 шт. |
| Кабель для подключения испытуемого устройства | _ | 1 шт. |
| Кабель питания испытуемого устройства | _ | 1 шт. |
приведены в руководстве по эксплуатации ЦБМК.26.51.49.190.532 РЭ, раздел 2 «Использование по назначению».
Государственная поверочная схема для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3383;
Пробник побочных электромагнитных наводок Темпест ТСВЧ. Технические условия ЦБМК.26.51.45.190.532 ТУ.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
