| Номер в госреестре | 92071-24 |
| Наименование СИ | Устройство весоизмерительное |
| Обозначение типа СИ | УВ-4000 |
| Изготовитель | Акционерное общество "Соликамскбумпром" (АО "Соликамскбумпром"), г. Соликамск, Пермский край |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройство весоизмерительное УВ-4000 (далее - устройство) предназначено для измеренияй массы рулонов бумаги.
Принцип действия устройства основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести рулонов бумаги, в аналоговый электрический сигнал. Аналоговые электрические сигналы с весоизмерительного датчика по линиям связи поступают в терминал, в котором они преобразуются в цифровой код, и измеренное значение массы груза индицируется на цифровом дисплее терминала.
Устройство состоит из грузоприемного устройства в виде V-образного пластинчатого транспортера, четырех весоизмерительных тензометрических датчиков 0745А, соединительной коробки и весового терминала IND570.
Устройство имеет следующие функции:
- первоначальная установка нуля;
- полуавтоматическая установка нуля;
- слежение за нулем.
К устройствам данного типа относится устройство весоизмерительное УВ-4000 с заводским номером 01.
Нанесение знака поверки на устройство не предусмотрено. Заводской номер в виде цифрового обозначения нанесен фотохимическим способом на маркировочную табличку, расположенную на корпусе V-образной рамы.
Общий вид устройства представлен на рисунке 1, место нанесения заводского номера - на рисунке 2.
Пломбирование устройства не предусмотрено.

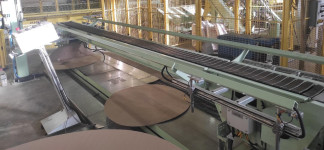

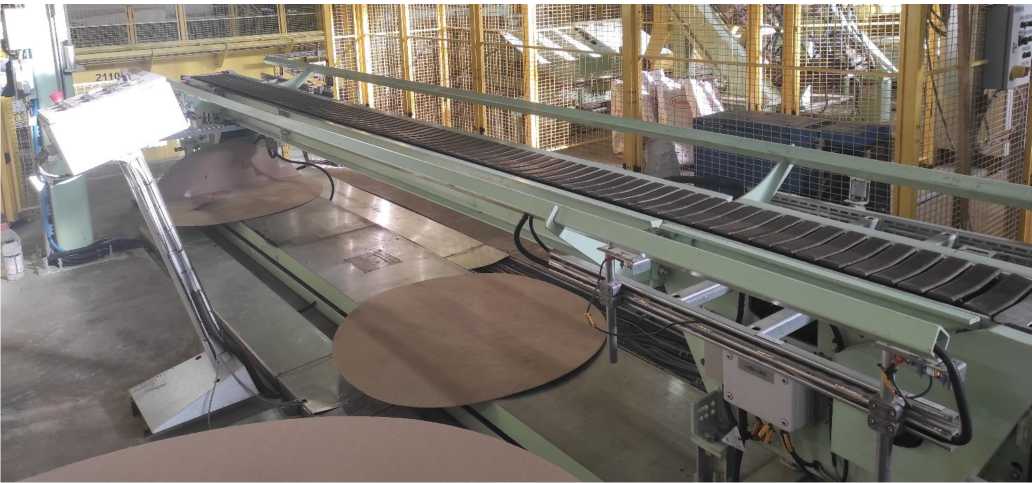

Рисунок 1 - Общий вид устройства
Место
нанесения
заводского
номера
Место
нанесения
знака
утверждения
типа

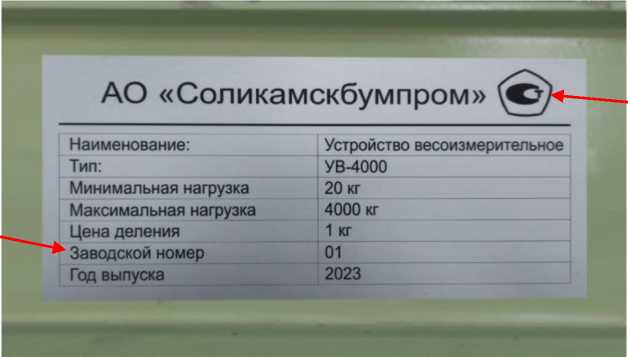

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечение (далее - ПО) предназначено для управления работой устройства и выполняет следующие функции:
- прием и обработка измерительной информации о массе продукции от датчиков;
- визуализация измерительной информации о массе продукции на экране терминала.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки (данные) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже 1.00.ХХХХ |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальная нагрузка (Мах), кг | 4000 |
| Минимальная нагрузка (Min), кг | 20 |
| Цена деления (е), кг | 1 |
| Пределы допускаемой абсолютной погрешности при поверке, кг: | |
| от 20 до 500 кг включ. | ± 0,5 |
| св. 500 до 2000 кг включ. | ± 1,0 |
| св. 2000 до 4000 кг включ. | ± 1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры V-образной рамы, мм, не более: | |
| - высота | 1000 |
| - ширина | 1200 |
| - длина | 6130 |
| Масса, кг, не более | 1500 |
| Параметры электрического питания от сети переменного тока: | |
| - напряжение переменного тока, В | от 187 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, % | от 30 до 75 |
наносится на титульный лист руководства по эксплуатации типографским способом и фотохимическим способом на маркировочную табличку.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство весоизмерительное | УВ-4000 | 1 шт. |
| Руководство по эксплуатации | А-0263-1-РЭ | 1 экз. |
| Методика поверки | _ | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа А-0263-1-РЭ «Устройство весоизмерительное УВ-4000. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
