| Номер в госреестре | 92072-24 |
| Наименование СИ | Станции управления пневматические |
| Обозначение типа СИ | ФК |
| Изготовитель | Общество с ограниченной ответственностью "Завод "Тизприбор" (ООО "Завод "Тизприбор"), Нижегородская обл., г. Дзержинск |
| Год регистрации | 2024 |
| Срок свидетельства | 07.05.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Станции управления пневматические ФК (далее по тексту станции управления) предназначены для:
- измерений и показания значений сигналов пневматических датчиков и других устройств, выдающих унифицированные пневматические сигналы в пределах от 20 до 100 кПа, а также непрерывной записи этих сигналов;
- измерений величины давления задания для регулируемого параметра;
- измерений величины давления на исполнительный механизм;
- управления контуром регулирования и переключения режимов управления (автоматическое, ручное, программное);
- формирования заданий регулятору от встроенного или передачи от программного задатчика;
- записи значений регулируемого параметра на диаграммной ленте.
Принцип действия станций управления основан на компенсационном принципе измерения, при котором усилие на приемном элементе (сильфоне), возникающее от входного давления, уравновешивается усилием от давления воздуха источника питания. Станции управления осуществляют регулирование и управление с помощью переключения пневмоклапанов.
Станции управления состоят из управляющего устройства, включающего переключатель с кнопочным механизмом и задатчика; трех измерительных механизмов; панели представления информации; пневморазъема, лентопротяжного механизма и корпуса.
Станции управления имеют 2 модификации в зависимости от наличия или отсутствия регистрирующего устройства:
- ФК0071 имеет управляющее устройство и регистрирующий механизм;
- ФК0072 отсутствует лентопротяжный механизм.
Заводские номера станций управления находятся на табличке, прикрепленной к задней стенке прибора. Заводской номер выбит, что обеспечивает возможность прочтения и сохранности номера в процессе эксплуатации.
Конструкция станций управления не предусматривает пломбирование и нанесение знака поверки на приборы. Общий вид станций управления представлен на рисунке 1.
ФК0071 ФК0072

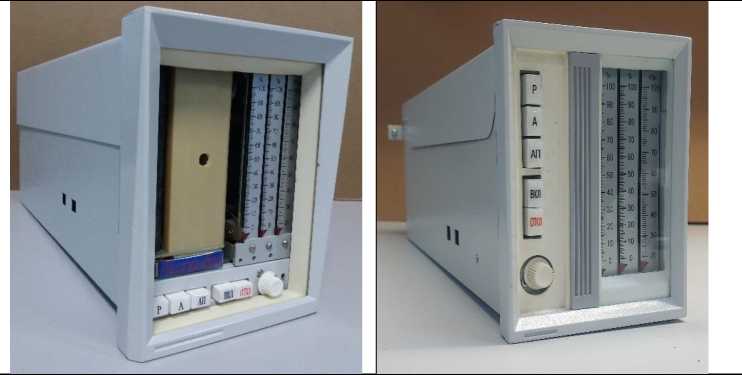

Рисунок 1 - Общий вид станций управления пневматических ФК

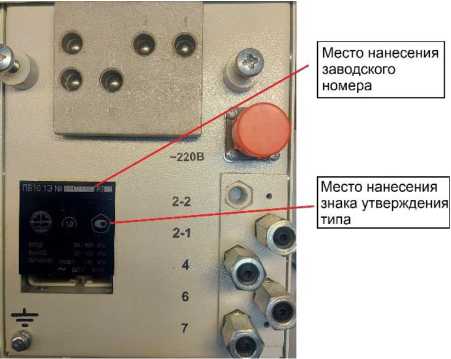

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значений |
| Диапазон измерения входных и выходных унифицированных пневматических сигналов, кПа | от 20 до 100 |
| Пределы допускаемой основной приведенной погрешности, выраженной в процентах от номинального диапазона измерений входного сигнала для регулируемого параметра и задания, % | ±0,6 |
| Пределы допускаемой основной приведенной погрешности, выраженной в процентах от номинального диапазона измерений выходного сигнала для измеренной величины давления на исполнительном механизме, % | ±1,0 |
| Вариация показаний, %, не более | 0,6; 1,0 |
| Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха на каждые 10 °С в пределах рабочего диапазона и выраженная в процентах от номинального диапазона изменений входных и выходных сигналов, % | ±0,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значений | |
| Скорость перемещения диаграммной ленты, мм/ч | от 19 до 21 | |
| Питание электропривода диаграммной ленты: - напряжение переменного тока, В - частота переменного тока, Гц | от 207 до 253 от 49,8 до 50,2 | |
| Давление воздуха для питания прибора, кПа | от 126 до 154 | |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +30 от 30 до 95 от 84 до 106,7 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +5 до +50 от 30 до 95 от 84 до 106,7 | |
| ФК0071 | ФК0072 | |
| Габаритные размеры, мм, не более Длина Ширина Высота | 440 165 210 | 440 125 210 |
| Масса, кг, не более | 9 | 6 |
| Средняя наработка на отказ, ч, не менее | 50000 | |
| Средний срок службы, лет, не менее | 10 | |
наносится на табличку, прикрепленную к задней стенке прибора методом шелкографии и на титульный лист эксплуатационной документации - типографским способом.
Комплект поставки должен соответствовать таблице 3.
Таблица 3- Комплектность станций управления пневматических ФК
| Наименование | Обозначение | Количество шт./экз. |
| Станция управления пневматическая | ФК0071, ФК0072 | 1 |
| Руководство по эксплуатации * | 9078470 РЭ | 1 |
| Паспорт ФК0071 | 9078417 ПС | 1 |
| Паспорт ФК0072 | 9078471 ПС | 1 |
| Кронштейн ** | 9120683 | 2 |
| Упор ** | 9916856 | 2 |
| Разъем ** | ШР20П4НШ8Н или ШР16П2НШ8Н | 1 |
| * В электронном виде, на сайте www.tizpribor.com * * Поставляется по заказу потребителя. | ||
ГОСТ 14753-82 Приборы контроля пневматические показывающие и регистрирующие ГСП. Общие технические условия;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653;
ТУ 26.51.52-023-37185268-2023 Станции управления пневматические ФК. Технические условия.
| Зарегистрировано поверок | 23 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
