| Номер в госреестре | 92074-24 |
| Наименование СИ | Генераторы сигналов высокочастотные |
| Обозначение типа СИ | АКИП-3214 |
| Изготовитель | "SIGLENT TECHNOLOGIES CO., LTD", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 07.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов высокочастотные АКИП-3214 (далее - генераторы) предназначены для генерирования смодулированных электромагнитных колебаний и электромагнитных колебаний с амплитудной и импульсной (опция) модуляцией.
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. В генераторах возможна генерация как непрерывная, так и с амплитудной или импульсной модуляцией. В генераторах опционально предусмотрена возможность формирования пачек импульсов.
Диапазон частот генератора формируется из диапазона частот задающего генератора с последующим преобразованием и фильтрацией паразитных частотных составляющих. Источником опорной частоты для задающего генератора служит кварцевый генератор с тактовой частотой 10 МГц. В генераторах имеется дополнительный встроенный генератор сигналов специальной формы, генератор импульсов (опция), имеющий отдельный выход. Эти дополнительные генераторы могут использоваться в качестве внутреннего источника модулирующих сигналов или как источники вспомогательных низкочастотных сигналов. Управление режимами работы и процессом формирования выходного сигнала осуществляется внутренним котроллером.
Генераторы поддерживают совместную работу с USB-датчиками мощности производства Rohde & Schwarz (модель NRP6A) и Keysight Technologies (серия U2000A).
Конструктивно генераторы выполнены в виде настольного моноблока. Генераторы имеют возможность монтажа в 19-дюймовые приборные стойки с помощью комплекта для монтажа, поставляемого опционально.
На передней панели генераторов находится цветной сенсорный жидкокристаллический дисплей, на котором задаются и отображаются параметры генерируемого сигнала. Управление режимами работы, выбор регулируемых параметров, включение и отключение выхода генераторов осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор и цифровая клавиатура.
На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейсы связи с персональным компьютером (USB, LAN), входной и выходной разъемы опорной частоты 10 МГц, вход сигнала внешней модуляции, разъем входа/выхода сигнала запуска, разъем входа/выхода импульсного сигнала, разъем контроля состояния выхода генератора.
Генераторы имеют три модификации: АКИП-3214/1, АКИП-3214/2 и АКИП-3214/3, которые отличаются верхней границей диапазона частот.
Генераторы могут быть оснащены следующими опциями:
SSG6080A-PU - импульсная модуляция и генератор импульсов;
SSG6080A-PT - генератор пачек импульсов.
Общий вид генераторов и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа генераторы имеют пломбировку в виде наклейки на стыке верхней и задней стенок корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 2.
Серийный (заводской) номер, идентифицирующий каждый экземпляр генераторов, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.
А А

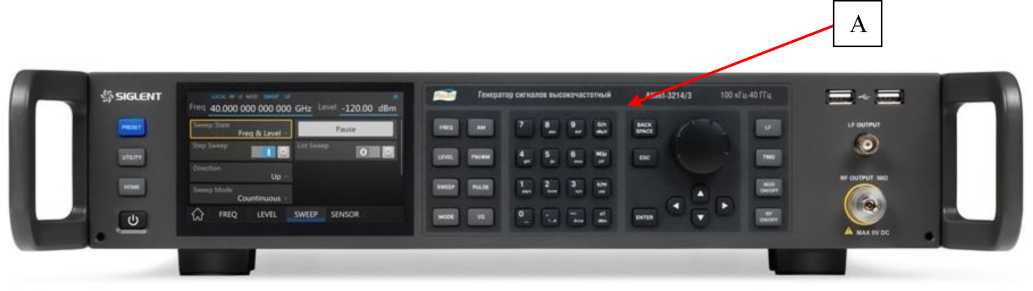

Рисунок 1 - Общий вид генераторов, место нанесения знака утверждения типа (А)

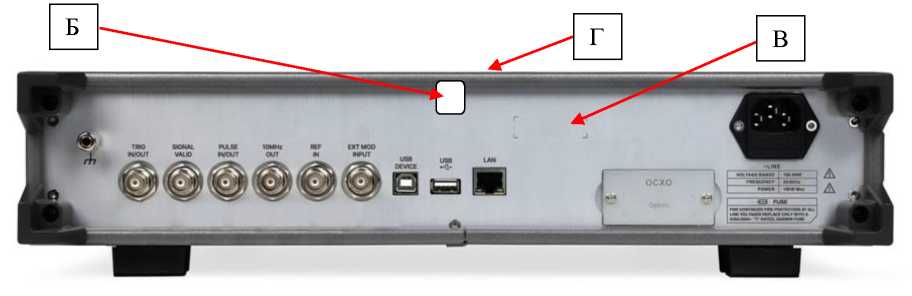

Рисунок 2 - Вид задней панели генераторов, места пломбировки от несанкционированного доступа (Б), места нанесения заводского номера (В) и знака поверки (Г)
Программное обеспечение генераторов установлено на внутренний контроллер и служит для управления режимами работы, задания параметров воспроизводимых сигналов, выбора видов модуляции, осуществления дистанционного управления и вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АКИП-3214 |
| Номер версии (идентификационный номер ПО) | не ниже 1.0.0.3.1 |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение | ||
| Частотные параметры | |||
| Диапазон частот АКИП-3214/1 АКИП-3214/2 АКИП-3214/3 | от 100 кГц до 13,6 ГГц от 100 кГц до 20 ГГц от 100 кГц до 40 ГГц | ||
| Дискретность установки частоты, Гц | 0,001 | ||
| Пределы допускаемой относительной погрешности установки частоты 5оп | ±Г10-7 | ||
| Параметры уровня выходного сигнала при нормальных условиях измерений | |||
| Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, дБм - для модификаций АКИП-3214/1 и АКИП-3214/2 от 100 кГц до 3 МГц от 3 МГц до 3 ГГц включ. св. 1 до 2 ГГц включ. св. 2 до 4 ГГц включ. св. 4 до 6 ГГц включ. св. 6 до 18 ГГц включ. св. 18 до 20 ГГц включ. - для модификации АКИП-3214/3 от 100 кГц до 3 МГц от 3 МГц до 4 ГГц включ. св. 4 до 6 ГГц включ. св. 6 до 15 ГГц включ. св. 15 до 20 ГГц включ. св. 20 до 40 ГГц включ. | от -110 до +13 от -130 до +22 от -130 до +20 от -130 до +18 от -130 до +15 от -120 до +17 от -120 до +14 от -110 до +8 от -130 до +16 от -130 до +12 от -120 до +12 от -120 до +12 от -120 до +12 | ||
| Дискретность установки уровня выходного сигнала, дБ | 0,01 | ||
| Пределы основной допускаемой абсолютной погрешности установки уровня выходного сигнала в режиме АРУ (ALC), дБ | Диапазон частот | Диапазон уровней выходного сигнала | - ±1,1 ±0,7 ±0,7 - |
| от 100 кГц до 1 МГц включ. | от -120 до -110 дБм включ. св. -110 до -90 дБм включ. св. -90 до -20 дБм включ. св. -20 до +10 дБм включ. св. +10 до макс. уровень | ||
| св. 1 МГц до 40 ГГц включ. | от -120 до -110 дБм включ. св. -110 до -90 дБм включ. св. -90 до -20 дБм включ. св. -20 до +10 дБм включ. св. +10 до макс. уровень | ±2,0 ±1,1 ±0,7 ±0,7 ±1,0 | |
| Пределы дополнительной погрешности допускаемой абсолютной погрешности установки уровня выходного сигнала при выключенном режиме АРУ (ALC), дБ | ±0,5 | ||
| Наименование характеристики | Значение |
| Параметры спектра выходного сигнала | |
| Уровень гармонических искажений при Рвых менее +10 дБм, дБн, не более | |
| - в диапазоне частот от 1 МГц до 2 ГГц включ. | -30 |
| - в диапазоне частот св. 2 до 4 ГГц включ. | -50 |
| - в диапазоне частот св. 4 до 20 ГГц включ. | -50 |
| - в диапазоне частот св. 20 до 40 ГГц включ. | -46 |
| Уровень субгармонических искажений при Рвых менее +10 дБм, при отстройке от несущей св. 10 кГц, дБн, не более, в диапазоне частот от 1 МГц до 40 ГГц включ. | -80 |
| Уровень негармонических искажений, при Рвых менее +10 дБм, при отстройке от несущей св. 10 кГц, дБн, не более - в диапазоне частот от 1 МГц до 4 ГГц включ. | -60 |
| - в диапазоне частот св. 4 до 40 ГГц включ. | -50 |
| Спектральная плотность мощности фазовых шумов в зависимости от частоты несущей, приведенная к полосе 1 Гц, дБн/Г ц, не более при отстройке от несущей на 100 Гц - частота несущей 100 МГц | -114 |
| - частота несущей 1 ГГц | -108 |
| - частота несущей 4 ГГ ц | -94 |
| - частота несущей 6 ГГц | -92 |
| - частота несущей 10 ГГц | -89 |
| - частота несущей 20 ГГц | -83 |
| - частота несущей 40 ГГ ц при отстройке от несущей на 20 кГц | -77 |
| - частота несущей 100 МГц | -130 |
| - частота несущей 1 ГГц | -135 |
| - частота несущей 4 ГГ ц | -120 |
| - частота несущей 6 ГГц | -116 |
| - частота несущей 10 ГГц | -117 |
| - частота несущей 20 ГГц | -109 |
| - частота несущей 40 ГГц | -102 |
| Параметры внутреннего модулирующего генератора | |
| синусоидальная, | |
| Формы выходного сигнала | прямоугольная, пилообразная, треугольная, |
| постоянный уровень | |
| Диапазон частот сигнала - синусоидального | от 0,1 Гц до 1 МГ ц |
| - прямоугольного, треугольного, пилообразного | от 0,1 Гц до 20 кГц |
| Дискретность установки частоты, Гц | 0,01 |
| Пределы допускаемой относительной погрешности установки | ±Г10-7 |
| частоты | |
| Диапазон установки уровня сигнала (размах) ивых на нагрузке 50 Ом, В | от Г10-3 до 3 |
| Неравномерность АЧХ встроенного генератора, дБ | ±0,3 |
| Наименование характеристики | Значение |
| Дискретность установки уровня сигнала, мВ | 1 |
| Верхний предел установки постоянного смещения (наименьшее из приведенных значений), В | ±(2,5-0,5-ивых) или ±2 |
| Дискретность установки постоянного смещения, мВ | 10 |
| Допускаемая абсолютная погрешность установки постоянного смещения, мВ | ±(0,01-исм+3) |
| Параметры амплитудной модуляции (АМ) | |
| Режимы модуляции | внутренняя, внешняя, внутренняя+внешняя |
| Диапазон установки коэффициента АМ (Кам), % | от 0 до 100 |
| Дискретность установки коэффициента АМ, % | 0,1 |
| Диапазон модулирующих частот, кГц | приведен в разделе «Параметры внутреннего модулирующего генератора» |
| Пределы допускаемой абсолютной погрешности установки Кам в режиме внутренней АМ при модулирующей частоте 1 кГц, Кам не более 80 %, и уровне выходного сигнала не более 0 дБм, % | ±(0,04-Кам+1) |
| Коэффициент гармоник огибающей АМ в режиме внутренней АМ при модулирующей частоте 1 кГц, Кам не более 30 %, и уровне выходного сигнала не более 0 дБм, %, не более | 3 |
| Ступенчатое качание (свипирование) по уровню | |
| Режимы свипирования | Шаговый (линейный или логарифмический) |
| Диапазон частот/уровня | Полный диапазон ВЧ выхода |
| Тип свипирования | Треугольный, пилообразный |
| Число точек свипирования - шаговый режим - по списку | от 2 до 65535 от 1 до 500 |
| Длительность точки | от 10 мс до 100 с |
| Параметры генератора импульсов | (опция) |
| Виды импульсов | одинарный, парный |
| Полярность импульсов | нормальная, инвертированная |
| Диапазон установки периода импульсов | от 40 нс до 300 с |
| Диапазон установки длительности импульсов | от 20 нс до 300 с |
| Диапазон установки задержки парных импульсов | от 20 нс до 300 с |
| Диапазон установки задержки внешнего запуска | от 140 нс до 300 с |
| Дискретность установки периода, длительности и задержки импульсов, нс | 10 |
| Параметры генератора пачек импульсов (опция) | |
| Число импульсов | от 1 до 2047 |
| Число повторений в импульсе | от 1 до 65535 |
| Диапазон установки длительности импульсов | от 20 нс до 300 с |
| Дискретность установки длительности импульсов, нс | 10 |
| Наименование характеристики | Значение |
| Параметры импульсной модуляции (опция) | |
| Режимы модуляции | внутренняя, внешняя |
| Диапазон установки периода следования импульсов | от 40 нс до 300 с |
| Минимальная длительность фронта/среза импульса, нс, не более | 15 |
| Коэффициент подавления сигнала несущей в паузе между импульсами, дБ, не менее - в диапазоне частот от 1 МГц до 6 ГГц включ. - в диапазоне частот св. 6 до 13,6 ГГц включ. - в диапазоне частот св. 13,6 до 40 ГГц включ. | 70 80 75 |
| Номинальное значение выходного сопротивления, Ом - ВЧ выход - НЧ выход | 50 50 |
| Характеристики выходного тракта | |
| Предел допускаемого значения КСВН ВЧ выхода, при уровне выходного сигнала не более 0 дБм, режим АРУ включен, не более - в диапазоне частот от 1 МГц до 6 ГГц включ. - в диапазоне частот св. 6 до 40 ГГц включ. | 1,6 2,0 |
| Примечания: АРУ (ALC) - режим автоматической регулировки усиления; Рвых - уровень выходной мощности; ивых - установленное значение напряжения на выходе, В; исм - установленное значение постоянного смещения, В; Кам - коэффициент амплитудной модуляции, %. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 10,4 |
| Габаритные размеры (ширинахвысотахглубина), мм | 482x104x540 |
| Напряжение питающей сети, В | от 90 до 264 |
| Номинальные значения частоты питающей сети, Гц - при напряжении питания от 90 до 264 В - при напряжении питания от 90 до 132 В | 50 или 60 400 |
| Потребляемая мощность, Вт, не более | 85 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +20 до +30 80 от 84,0 до 106,7 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, не более - атмосферное давление, кПа | от +5 до +45 75 от 84,0 до 106,7 |
наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность генераторов
| Наименование | Обозначение | Количество, шт. |
| Генератор сигналов высокочастотный | АКИП-3214 | 1 |
| Сетевой кабель | - | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в п. 7 «Настройка генератора» руководства по эксплуатации.
ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Стандарт предприятия «Генераторы сигналов высокочастотные АКИП-3214».
