| Номер в госреестре | 92077-24 |
| Наименование СИ | Манометры дифференциальные |
| Обозначение типа СИ | CY |
| Изготовитель | Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 07.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры дифференциальные CY (далее - дифманометры) предназначены для непрерывных измерений давлений газообразных или жидких сред.
Принцип действия дифманометров основан на использовании зависимости между измеряемым давлением и упругой деформацией трубчатой пружины, перемещение которой с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра.
Дифманометры состоят из чувствительного элемента, передаточного механизма, циферблата со шкалой, стрелкой и защитного стекла, помещенных в корпус из нержавеющей стали.
Дифманометры изготавливаются в модификациях, отличающихся метрологическими характеристиками, диаметром корпуса, способом подключения к процессу и наличию крепежа на корпусе манометра.
Для сглаживания пульсаций измеряемого давления и повышения виброустойчивости, дифманометры могут быть изготовлены в корпусе заполненным демпфирующей жидкостью.
Обозначение вариантов модификаций дифманометров приведено в виде буквенноцифрового обозначения и имеет следующий вид:
CY1 - 2, 3/ 4, где:
1. Устойчивость к механическому воздействию:
N -виброустойчивое (с заполнением демпфирующей жидкостью)
2. Диаметр корпуса:
60 - 60 мм
100 - 100 мм
150 - 150 мм
160 - 160 мм
3. Материал корпуса:
H - нержавеющая сталь
4. Дополнительная оснастка (по заказу)
- RL/MF -капиллярная трубка/фланцевое присоединение
- RL/ML -капиллярная трубка/безрезьбовое присоединение
- JPJ - клапанный блок
- SR - радиатор
- RL - капиллярная трубка
Общий вид дифманометров представлен на рисунке 1.
Пломбировка манометров не предусмотрена.

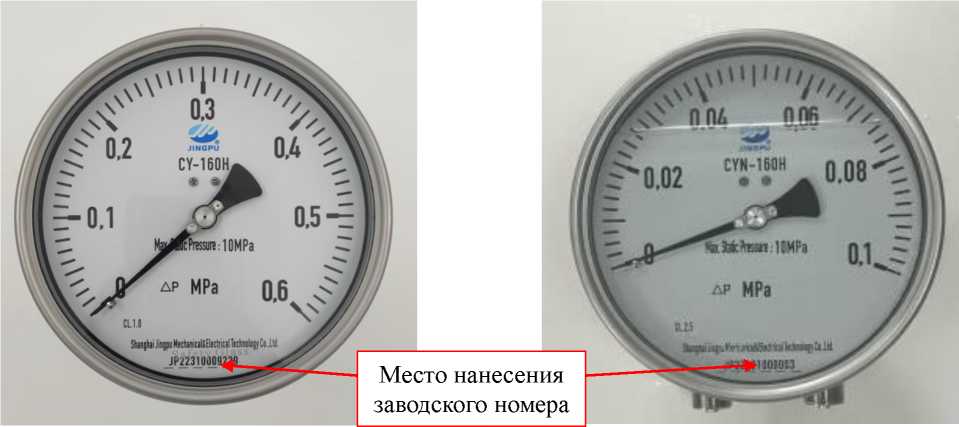

Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя, наносится на циферблат дифманометра типографским способом в месте, указанном на рисунке 1.
Конструкция дифманометров не предусматривает нанесение на корпус знака поверки.
Модификация CYN-160H

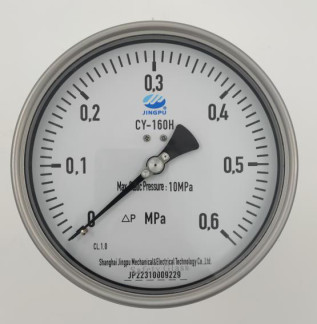

Модификация CY-16OH

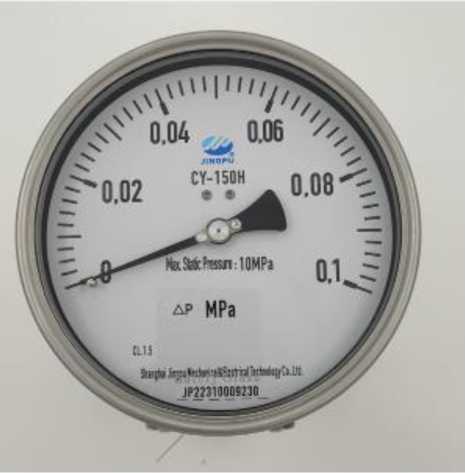

Модификация CY-150H

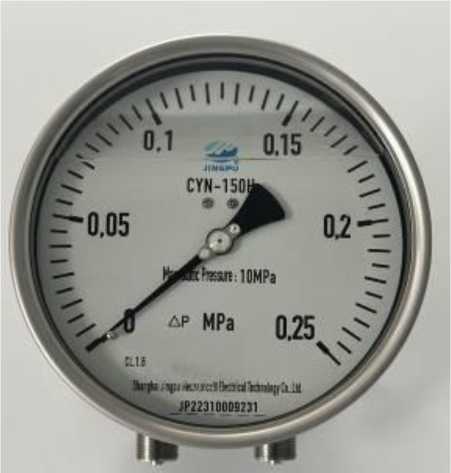

Модификация CYN-150H

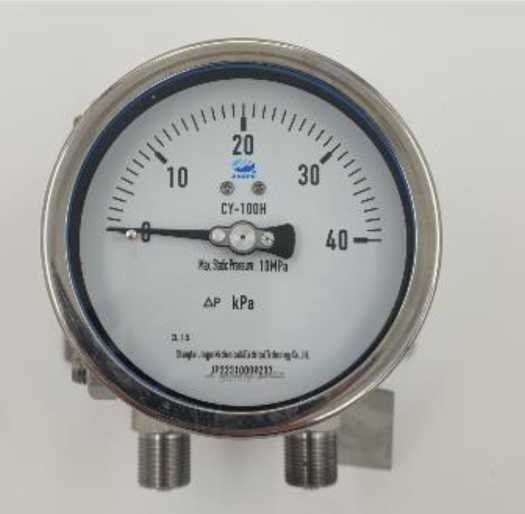

Модификация CY-100H

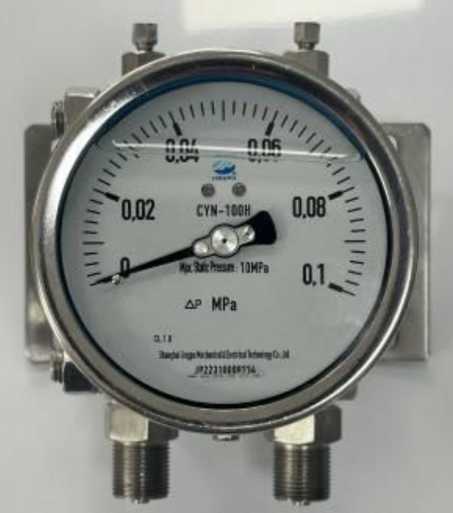

Модификация CYN-100H

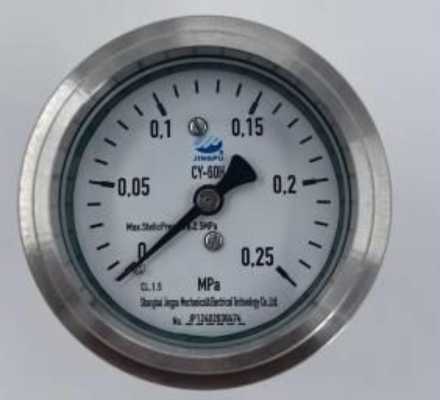

Модификация CY-60H

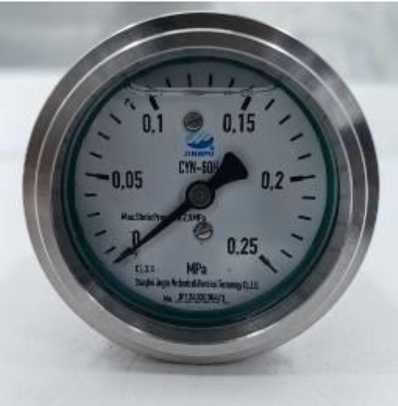

Модификация CYN-60H

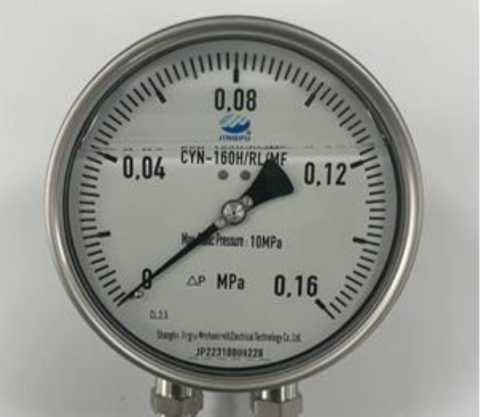

Модификация CYN-160H/RL/MF

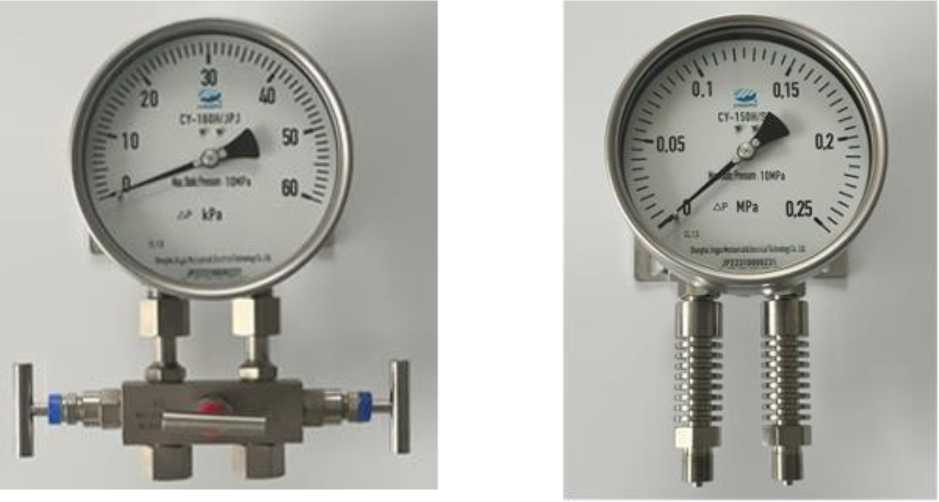

Модификация CYN-160H/JPJ
Модификация CY-150H/SR
Модификация CY-150H/RL/ML
Рисунок 1 - Общий вид манометров дифференциальных CY
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений разности давлений 1)2), - кПа - МПа | от 0 до 1,0; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60 от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1 |
| Пределы допускаемой основной приведенной погрешности измерений к диапазону измерений 1), % - диаметр корпуса 60 мм - диаметр корпуса 100, 150, 160 мм | ±1,5; ±1,6; ±2,5 ±1,0; ±1,5; ±1,6; ±2,5 |
| Наименование характеристики | Значение |
| Предельно допускаемое рабочее избыточное давление: - для ДИ3) разности давлений от 1 до 6 кПа - для ДИ разности давлений от 10 до 60 кПа - для ДИ разности давлений от 0,1 до 1 МПа | 1000 кПа 10 МПа 20 МПа |
| Пределы допускаемой дополнительной приведенной погрешности измерений от диапазона измерений, вызванной отклонением температуры окружающего воздуха от нормальной, %/10°С | ±0,8 |
| Примечания: 1) Фактическое значение указано в паспорте на дифманометр. 2) Дифманометры могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации. 3) ДИ - диапазон измерений. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, не более | 170x165x160 |
| Диаметр корпуса1), мм, не более | 60; 100; 150;160 |
| Масса, кг, не более | 25 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -60 до +60 |
| Средняя наработка на отказ, ч | 70000 |
| Средний срок службы, лет, не менее | 8 |
| Примечания: 1) Фактическое значение указано в паспорте на дифманометр. | |
наносится на паспорт печатным методом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр дифференциальный | CY | 1 шт. |
| Паспорт | - | 1 экз. |
| Упаковка | - | 1 комплект |
приведены в разделе 3 паспорта «Методы измерений».
Государственная поверочная схема для средств измерений разности давлений до 1405 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Стандарт предприятия компании «Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd».
