| Номер в госреестре | 92085-24 |
| Наименование СИ | Расходомеры |
| Обозначение типа СИ | A-Flow |
| Изготовитель | Компания "A-FLOW KOREA Co., LTD", Республика Корея |
| Год регистрации | 2024 |
| Срок свидетельства | 08.05.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры A-Flow (далее - расходомеры) предназначены для измерения объемного и массового расхода и регулировки потока однофазных газов.
Принцип действия расходомеров основан на принципе прямого измерения расхода термоанемометрическим методом.
В канале установлено два преобразователя из нержавеющей стали (нагреватель и термосопротивление). Между преобразователями создается постоянная разность температуры. Энергия, необходимая для поддержания разности температур зависит от массового расхода газа. Принцип измерения основан на законе Кинга, связывающего энергию нагревателя и массовый расход. Чем больше массовый расход, тем больше энергии требуется для поддержания выбранной разности температур.
Расходомеры могут быть укомплектованы регулирующим клапаном и многофункциональной системой индикации и управления для измерения и контроля расхода газа.
Расходомеры выпускаются в двух модификациях: F-A, F-Y, которые отличаются друг от друга конструктивным исполнением, метрологическими и техническими характеристиками.
Модификация F-A устанавливается между входным и выходным участками трубопровода.
Модификация F-Y врезного типа.

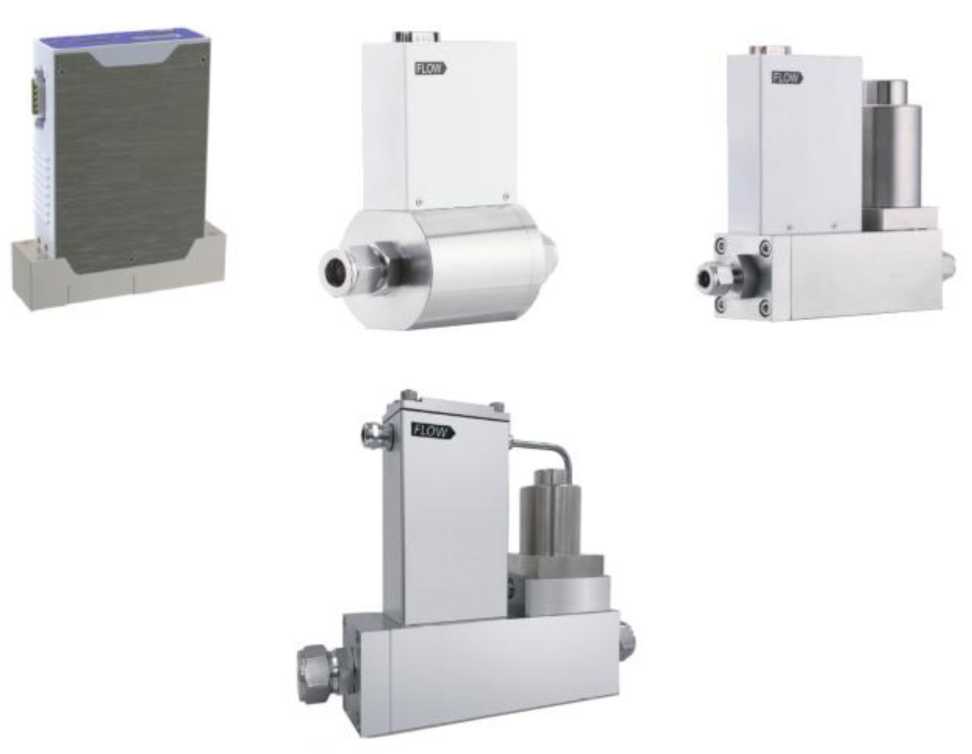

Рисунок 1 - Общий вид расходомеров модификации F-A

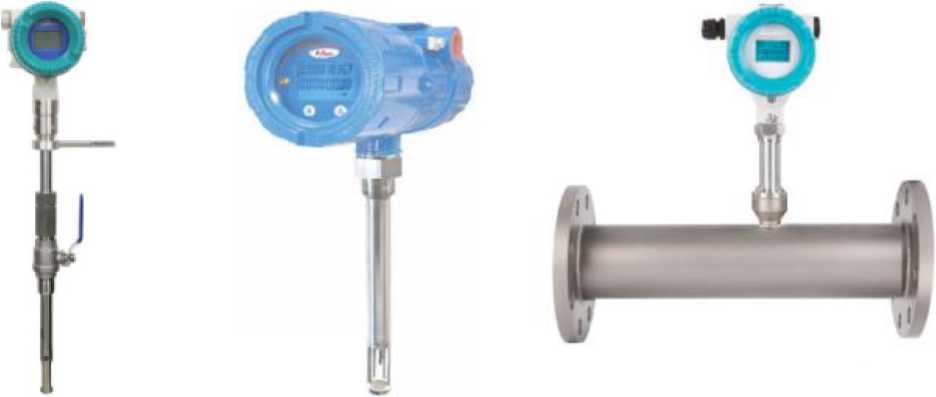

Рисунок 2 - Общий вид расходомеров модификации F-Y
Заводской номер: 721023418021
Газ: К,-
Диапазон измерений 5 - 250 он Ум ин Г ита н ие / сигнал: 15 ~ 24 В/0 ~ 5 В Рабочее давление: 1 бар изб.
Диапазон давления: 0.5 ~ 3 бар изб. Г рисоелмнение: Трубный фитинг ’А" LOK
Разъем D-Siib 9 PIN:
1: FG
2: 15 ~ 24 VDC
3: RS-4B5 В(-)
4: Signal Com
5: NC
6: Signal Out
7: Power Com
B: NC
9: RS-4S5 Aft-'
Рисунок 3 - Внешний вид информационной таблички модификации F-A
РАСХОДОМЕР
Модель: F-Y
Питание: 24 В Погоешность: 1,5%
Дата из г.: 06/2023
Диапазон измерений: 430-2800 м5/ч
DN100
PN16
Зав. №23073102
Место нанесения утверждения типа
знака
Рисунок 4 - Внешний вид информационной таблички модификации F-Y

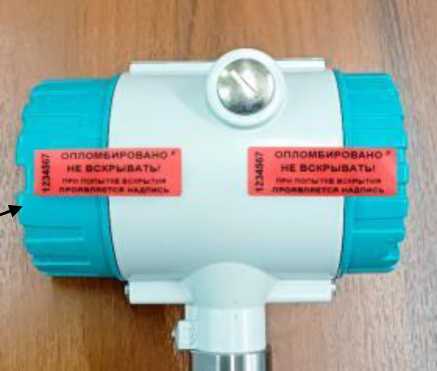

Рисунок 5 - Схема пломбировки от несанкционированного доступа расходомеров A-Flow
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом или методом гравировки на информационную табличку, которая крепится на расходомер.
Для защиты от несанкционированного доступа расходомеры пломбируются с помощью наклейки, которая наносится на корпус блока измерений.
Расходомеры соответствуют требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Программное обеспечение расходомеров встроенное.
Программное обеспечение расходомеров предназначено для выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, защиты от несанкционированного доступа к работе и данным расходомера.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений метрологически значимой части осуществляется разграничением прав доступа групп пользователей с помощью системы паролей.
Просмотр номера версии для модификации F-A возможно только на заводе изготовителе.
Уровень защиты ПО расходомеров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики расходомеров нормированы с учетом влияния ПО.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО модификации F-A
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MFM |
| Номер версии (идентификационный номер) ПО | Не ниже V18.XXA1) |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
| Примечание - 1) где - XXA не относится к метрологически значимой части ПО | |
Таблица 2 - Идентификационные данные ПО модификации F-Y
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TMFM |
| Номер версии (идентификационный номер) ПО | Не ниже 1.XX1) |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
| Примечание - 1) где - ХХ не относится к метрологически значимой части ПО | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон объемного расхода модели F-A, м3/ч | от 0,0003 до 270* |
| Диапазон объемного расхода модели F-Y, м3/ч | от 1 до 11500* |
| Динамический диапазон измерения модели F-A, не более | 1:50 |
| Динамический диапазон измерения модели F-Y, не более | 1:6,5 |
| Пределы допускаемой приведенной к верхнему пределу погрешности измерений массового (объемного) расхода газа модели F-A, % | ±0,5; ±1,0; ±1,5; ±2,0; ±2,5; ±3,0; ±5,0* |
| Пределы допускаемой приведенной к верхнему пределу погрешности измерений массового (объемного) расхода газа модели F-Y, % | ±1,0; ±1,5; ±2,5* |
| *- конкретное значение диапазона измерений и пределов допускаемой приведенной к верхнему пределу погрешности измерений массового ( объемного) расхода газа расхода газа приведено в паспорте расходомера. | |
Таблица 4 - Настраиваемые поддиапазоны
| Поддиапазон | Диапазон объемного расхода |
| Поддиапазон № 1 | от Qmin до Qmax |
| Поддиапазон № 2 | от Qmin до 0,9Qmax |
| Поддиапазон № 3 | от Qmin до 0,65Qmax |
| Поддиапазон № 4 | от Qmin до 0,5Qmax |
| Поддиапазон № 5 | от Qmin до 0,3Qmax |
| Поддиапазон № 6 | от 0,5 Qmax до Qmax |
| Поддиапазон № 7 | от 0,3Qmax до Qmax |
| Примечание - Значения Qmin и Qmax приведены в паспорте расходомера | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение | |
| 1 | 2 | 3 |
| Модификация | Модель F-A | Модель F-Y |
| Измеряемая среда | Однофазный газ | |
| Напряжение питания постоянного тока, В | от 15 до 24 | от 15 до 24 от 100 до 120 от 200 до 230 |
| Потребляемая мощность, Вт, не более | 17 | 18 |
| Входные / выходные сигналы: - напряжение постоянного тока, В - аналоговый выход, мА | от 0 до 5 от 4 до 20 | от 0 до 5 от 4 до 20 |
| Условия эксплуатации: - максимальное давление измеряемой среды, МПа - температура измеряемой среды, °С - температура окружающей среды, °С | 0,45 от +5 до +50 от 0 до +65 | 4 От -40 до +50 от -40 до +65 |
| Средний срок службы, лет, не менее | 10 | 10 |
| Условный диаметр трубопровода | от DN6 до DN4000 | |
наносится на информационную табличку типографическим способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Количество |
| Расходомер A-Flow | 1 шт. |
| Руководство по эксплуатации | 1 экз.* |
| Паспорт | 1 экз. |
приведены в п. 1 «Методика измерений» документа «Расходомеры A-Flow F-A. Руководство по эксплуатации» и в п.3.3 «Методика измерений» документа «Расходомеры A-Flow F-Y. Руководство по эксплуатации».
Приказ Росстандарта от 11 мая 2022 г. №1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Стандарт предприятия компании «A-FLOW KOREA Co., LTD».
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 16.11.2024 |
