Газоанализатор ГАММА-100, 92088-24

Назначение

Газоанализатор ГАММА-100 (далее - газоанализатор) предназначен для измерений объемной доли пропана (C3H8) в бинарных газовых смесях.

Описание

Газоанализатор ГАММА-100, зав. № 230001, представляет собой стационарный одноканальный одноблочный прибор непрерывного действия.

Принцип измерения газоанализатора - оптико-акустический.

Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы или с помощью внешнего побудителя расхода.

На лицевую панель выведены жидкокристаллический дисплей, на котором отображается измерительная информация, клавиатура управления, индикация расхода контролируемой пробы. Газоанализатор оснащен интерфейсами RS 232, RS 485, Ethernet, с помощью которых данные могут передаваться на персональный компьютер. Также в газоанализаторе имеются унифицированный токовый выход (от 0 до 5 мА или от 4 до 20 мА, переключаются) и контакты реле для коммутации внешних цепей.

На задней панели газоанализатора расположен фирменный шильд, содержащий следующие сведения, нанесённые методом лазерной печати:

- товарный знак изготовителя;

- условное наименование газоанализатора;

- заводской номер, формата YYNNNN, где YY - две последние цифры года изготовления газоанализатора, NNNN - порядковый номер газоанализатора в году;

- маркировка степени защиты по ГОСТ 14254-2015;

- условное обозначение рода тока, номинальные значения напряжения питания и частоты;

- значение потребляемой мощности;

- диапазон рабочих температур;

- обозначение климатического исполнения по ГОСТ 15150-69;

- обозначение (химическая формула) определяемого компонента;

- диапазон измерений и единица физической величины;

- пределы допускаемой основной погрешности газоанализатора;

- знак утверждения типа средства измерений;

- единый знак обращения продукции на рынке государств - членов Таможенного союза;

- символ № 14 по ГОСТ 12.2.091-2012, свидетельствующий о необходимости изучения эксплуатационной документации перед началом работы;

- условное обозначение руководства по эксплуатации.

Газоанализатор обеспечивает выполнение следующих функций:

а) выдачу световой индикации зеленого цвета при включении газоанализатора;

б) выдачу сигнала постоянного тока, пропорционального содержанию пропана (C3H8);

в) цифровую индикацию на табло содержания пропана (C3H8);

г) срабатывание сигнализации ПОРОГ1 и ПОРОГ2 при достижении содержанием пропана (C3H8) установленных пороговых значений с одновременным переключением «сухих» контактов реле для автоматического включения (отключения) внешних исполнительных устройств;

д) выдачу на табло информации и включение звуковой сигнализации, свидетельствующих о срабатывании сигнализации ПОРОГ1 и ПОРОГ2;

е) связь с внешними устройствами по цифровым каналам связи RS 232, RS 485;

ж) связь с внешними устройствами по цифровому каналу связи Ethernet;

з) индикацию на табло и выдачу по цифровым каналам связи номера версии программного обеспечения (далее - ПО) и цифрового идентификатора ПО.

Общий вид газоанализатора представлен на рисунке 1, место нанесения заводского номера и знака утверждения типа СИ - на рисунке 2, схема пломбирования - на рисунке 3, способ пломбирования - нанесение замазки уплотнительной У-20А ТУ 38-105375-85 на крепежные винты (согласно схеме на рис. 3), с последующим нанесением оттиска клейма ОТК. Нанесение знака поверки не предусмотрено.

а) вид спереди

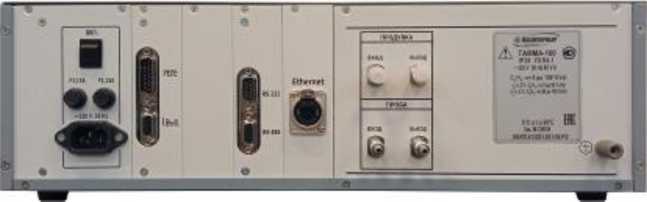

б) вид сзади

Рисунок 1 - Общий вид газоанализатора ГАММА-100

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 2 - Фирменный шильд газоанализатора ГАММА-100, зав. № 230001

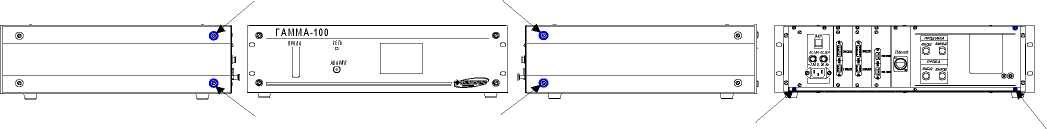

Рисунок 3 - Схема пломбировки газоанализатора от несанкционированного доступа

Программное обеспечение

Газоанализатор имеет встроенное ПО, разработанное
