| Номер в госреестре | 92090-24 |
| Наименование СИ | Индикаторы рычажно-зубчатые с ценой деления 0,01 мм |
| Обозначение типа СИ | Точинтех |
| Изготовитель | GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 08.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы рычажно-зубчатые с ценой деления 0,01 мм Точинтех (далее по тексту -индикаторы) предназначены для измерений радиального биения, центрирования валов и отверстий, а также для контроля параллельности и выравнивания поверхностей в станках и приспособлениях.
Принцип действия индикаторов основан на преобразовании малых перемещений измерительного рычага, в пропорциональные угловые перемещения стрелки отсчетного устройства.
К данному типу средств измерений относятся индикаторы рычажно-зубчатые с ценой деления 0,01 мм торговой марки «Точинтех» следующих типов:
- ИРБ - боковые со шкалами, параллельными оси измерительного рычага в среднем положении;
- ИРТ - торцевые со шкалами, перпендикулярными к оси измерительного рычага в среднем положении и к плоскости его поворота.
Индикаторы могут быть оснащены зажимным устройством типа «ласточкин хвост», со втулкой для крепления в стойках и штативах.
Конструкция индикаторов обеспечивает возможность поворота измерительного рычага в пределах ±90° от его среднего положения и неизменность установленного положения в процессе измерения.
Логотип точинтех наносится на паспорт индикатора типографским методом, на циферблат - краской.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса индикатора краской или лазерной маркировкой в местах, указанных на рисунках 1-2.
Сведения о диапазоне измерений и цене деления наносятся на циферблат с помощью
краски.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.
Возможность нанесения знака поверки на средство измерений отсутствует.

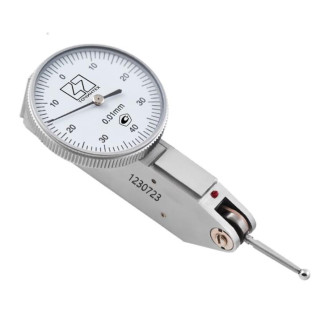

Общий вид индикаторов указан на рисунках 1 - 2.

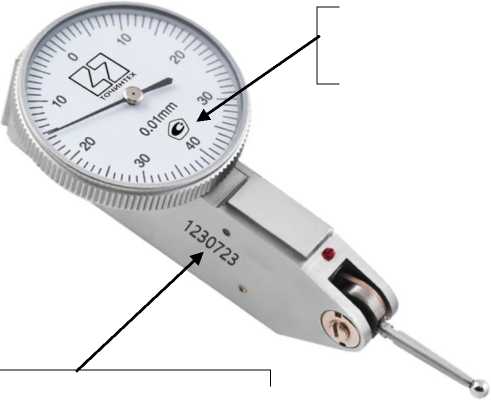

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид индикаторов типа ИРБ с указанием мест нанесения знака утверждения типа и заводского номера
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид индикаторов типа ИРТ с указанием мест нанесения знака утверждения типа и заводского номера
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, мм | От 0 до 0,8 |
| Цена деления, мм | 0,01 |
| Измерительное усилие, Н | От 0,1 до 0,4 |
| Усилие поворота измерительного рычага, Н | От 2,5 до 7,0 |
| Наибольшая разность погрешностей* измерений индикатора при любом его положении и положении рычага, мм: - на любом участке шкалы в пределах 0,1 мм - на любом участке шкалы более 0,1 мм | 0,004 0,010 |
| Размах показаний**, мм, не более | 0,003 |
| Параметр шероховатости Ra по ГОСТ 2789-73 измерительной поверхности рычага, мкм, не более | 0,08 |
| Габаритные размеры (ДхШхВ), мм, не более, для типов: - ИРБ - ИРТ | 90х30х24 70х30х50 |
| Масса, кг, не более, для типов: - ИРБ - ИРТ | 0,052 0,054 |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, % | от +17 до +23 от 40 до 80 |
| Примечание: *Под наибольшей разностью погрешностей индикатора понимают наибольшую алгебраическую разность значений погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага. *Под размахом показаний понимается наибольшая разность между отдельными повторяемыми показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях. | |
наносится на боковую или заднюю поверхность корпуса индикатора методом лазерной маркировки и на титульный лист паспорта типографским методом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Индикатор рычажно-зубчатый с ценой деления 0,01 мм | Точинтех | 1 шт. |
| Переходная втулка с диаметра 5 мм на диаметр 8 мм | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта индикаторов.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ГОСТ 5584-75 «Индикаторы рычажно-зубчатые с ценой деления 0,01 мм. Технические условия».
