| Номер в госреестре | 92092-24 |
| Наименование СИ | Термометры биметаллические |
| Обозначение типа СИ | WSS |
| Изготовитель | "Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 08.05.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры биметаллические WSS (далее по тексту - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред.
Принцип действия термометров основан на различии температурных коэффициентов
линейного расширения двух прочно соединенных между собой металлов, образующих биметаллическую спираль. При изменении температуры биметаллическая спираль изгибается в
сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей значение измеряемой температуры по шкале термометра.
Термометры конструктивно состоят из круглого корпуса, в котором размещены: циферблат, закрытый стеклянным защитным экраном, кинематический механизм со стрелкой, и
биметаллического спирального термочувствительного элемента, помещённого в защитную трубку (термобаллон), которая жестко прикреплена к корпусу. Корпус и термобаллон изготавливаются из нержавеющей стали.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Термометры имеют исполнения, различающиеся по конструкции, по метрологическим и техническим характеристикам, а также по наличию встроенных сигнализирующих устройств (электроконтактов).
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.
Схема составления условного обозначения термометров в зависимости от исполнения приведена в таблице 1.
Таблица 1 - Схема составления условного обозначения термометров WSS
| Термометр биметаллический WSS □ - □ □ □ □ / □ 1 2 3 4 5 6 | |
| 1. Тип корпуса | |
| F | Стандартное исполнение корпуса |
| FN | Стандартное исполнение корпуса с заполнением демпфирующей жидкостью |
| X | Исполнение корпуса со встроенными сигнализирующими устройствами (электроконтактами) |
| Термометр биметаллический WSS □ - □ □ □ □ / □ 1 2 3 4 5 6 | |
| 2. Диаметр корпуса, мм | |
| 3 | 60 |
| 4 | 100 |
| 5 | 150 |
| 6 | 160 |
| 3. Тип присоединения корпус-штуцер | |
| 0 | Осевое (аксиальное) |
| 1 | Радиальное |
| 8 | Поворотно-откидное (универсальное) |
| 4. Тип монтажного присоединения | |
| 0 | Отсутствует |
| 1 | Подвижная гайка с внешней резьбой |
| 2 | Подвижная гайка с внутренней резьбой |
| 3 | Внешняя фиксированная резьба |
| 4 | С фланцем |
| 5 | Дюймовая резьба |
| 6 | Быстроразъемное присоединение |
| 5. Тип исполнения | |
| Не указывается | Без особенностей |
| WT | Наличие защитной гильзы у термометра |
| 6. Тип защитной гильзы (при наличии) | |
| G | Прямая резьба |
| N | Конусовидная резьба |
| W | Сварная |
| F | Фланцевая |
Фотографии общего вида термометров биметаллических WSS приведены на рисунках 1-2. Места нанесения заводского номера и знака поверки приведены на рисунке 2.
Заводской номер термометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на шкалу термометров и (или) на прикрепляемый к термометру металлический шильдик. Конструкция термометров предусматривает нанесение знака поверки на его корпус или на защитное стекло.
Пломбирование термометров не предусмотрено.

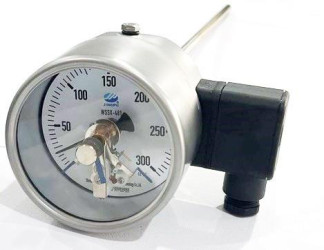

Рисунок 1 - Общий вид термометров биметаллических WSS исполнения WSSX
Место нанесения заводского номера
Место нанесения знака поверки
Рисунок 2 - Общий вид термометров биметаллических WSS исполнений WSSF, WSSFN с указанием мест нанесения заводского номера и знака поверки
Метрологические и основные технические характеристики термометров биметаллических WSS приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Диапазон измерений температуры(1), °С | Пределы допускаемой абсолютной погрешности (Л) (2) (3) (4), °С в зависимости от класса точности (5) | Цена деления шкалы(4), °С | |
| 1,0 | 1,5 | ||
| от -80 до +50 | ±4,0 | ±6,0 | 0,5; 1,0; 2,0; 3,0; 5,0; 10,0 |
| от -80 до +350 | ±6,0 | ±9,0 | |
| от -50 до +50 | ±4,0 | ±6,0 | |
| от -50 до +150 | ±4,0 | ±6,0 | |
| от -40 до +80 | ±2,0 | ±3,0 | |
| от -20 до +60 | ±1,0 | ±1,5 | |
| от 0 до +40 | ±2,0 | ±4,0 | |
| от 0 до +50 | ±1,0 | ±2,0 | |
| от 0 до +60 | ±1,0 | ±2,0 | |
| от 0 до +80 | ±1,0 | ±1,5 | |
| от 0 до +100 | ±1,0 | ±1,5 | |
| от 0 до +120 | ±2,0 | ±3,0 | |
| от 0 до +150 | ±2,0 | ±3,0 | |
| от 0 до +200 | ±2,0 | ±3,0 | |
| от 0 до +250 | ±5,0 | ±7,5 | |
| от 0 до +300 | ±5,0 | ±7,5 | |
| от 0 до +350 | ±5,0 | ±7,5 | |
| от 0 до +400 | ±5,0 | ±7,5 | |
| от 0 до +500 | ±10,0 | ±15,0 | |
| от 0 до +600 | ±10,0 | ±15,0 | |
| Примечания: (1) - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений не менее 40 °С. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице. Диапазон измерений конкретного термометра приведен в паспорте. (2) - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности. (3) - Допускаемая абсолютная погрешность срабатывания сигнализирующих устройств термометров (для исполнения WSSX) не превышает 1,5 Л. (4) - Конкретные значения погрешности и цены деления шкалы приведены в паспорте на термометры. (5) - Данный класс точности нормирован только в технической документации фирмы-изготовителя и наносится на циферблат термометра. | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр корпуса(1), мм | 60; 100;150; 160 |
| Диаметр термобаллона(1), мм | 4; 6; 8; 10; 12 |
| Длина термобаллона(1), мм (в зависимости от исполнения термометра): - WSSF, WSSFN - WSSX | от 55 до 15000 от 55 до 15000 |
| Напряжение питания термометров с электроконтактными устройствами, В, не более | 230 |
| Разрывная мощность электроконтактного устройства, НА. не более | 10 |
| Коммутирующий ток, А, не более | 1 |
| Масса термометра, кг, не более - WSSF - WSSFN - WSSX | 50 55 52 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от -60 до +60 до 98 |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка до отказа, ч | 40 000 |
| (1) - Конкретные значения диаметра корпуса и термобаллона, длины термобаллона приведены в паспорте на термометры. | |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр биметаллический | WSS | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе «Проведение измерений» паспорта.
