Анализаторы спектра СК4М, 92098-24

Анализаторы спектра СК4М (далее - анализаторы) предназначены для измерений частоты, уровня мощности и параметров модуляции спектральных составляющих радиотехнических сигналов, коэффициента шума.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	92098-24
Наименование СИ	Анализаторы спектра
Обозначение типа СИ	СК4М
Изготовитель	Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН"), г. Томск.
Год регистрации	2024
Срок свидетельства	13.05.2029
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

В зависимости от конструкции и рабочего диапазона частот, анализаторы имеют два исполнения: СК4М-18А и СК4М-50. По принципу действия являются анализаторами спектра последовательно-параллельного типа. Их принцип работы основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту, оцифровке сигнала аналогово-цифровым преобразователем и последующей его обработке с помощью алгоритмов и устройств цифровой обработки сигналов.

Анализаторы спектра выпускаются в различных модификациях, отличающихся функциональными возможностями. Функциональные возможности, метрологические и технические характеристики анализаторов определяются составом опций, входящих в их комплект. Обозначения и наименования опций приведены в таблице 1. Модификации анализаторов приведены в таблице 2.

Конструктивно анализаторы выполнены в виде моноблока в металлическом корпусе. Управление анализаторами обеспечивается с помощью устройства управления и отображения, в качестве которого (в комплект поставки анализаторов не входит) используется персональный компьютер (далее - ПК), для связи с ПК используется интерфейс Ethernet.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер состоящий из 10 арабских цифр, наносятся на заднюю стенку корпуса анализатора в виде наклейки. Ограничение доступа к местам настройки (регулировки), осуществляется путем нанесения мастичных пломб на винтах крепления задней стенки анализатора.

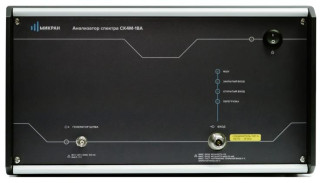

Общий вид анализаторов с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера приведены на рисунках 1, 2.

Таблица 1 - Опции анализаторов и их описание

Опция	Описание опции
«11Р»	На измерительном входе СВЧ установлен соединитель типа N, розетка. Применимо только для СК4М-18А. Наличие этой опции исключает опции «13Н» и «05Н»
«13Н»	На измерительном входе СВЧ установлен соединитель типа NMD 3,5 мм, вилка1). Применимо только для СК4М-18А. Наличие этой опции исключает опции «11Р» и «05Н»
«05Н»	На измерительном входе СВЧ установлен соединитель типа NMD, вилка2). Применимо только для СК4М-50. Наличие этой опции исключает опции «11Р» и «13Н»
«АПА»	Встроен отключаемый адаптер питания (для подачи электропитания на исследуемое устройство через соединитель измерительного входа СВЧ), который имеет встроенный разделительный конденсатор. Наличие этой опции исключает опцию «АДП
«МУА»	Встроен отключаемый предусилитель для улучшения чувствительности анализатора, имеет встроенный разделительный конденсатор
«АДП»	Опция аналоговой демодуляции (АМ, ЧМ, ФМ). Позволяет измерять частоту модулирующего сигнала, коэффициент амплитудной модуляции (для АМ), девиации частоты (для ЧМ), девиации фазы (для ФМ).
«ИКШ»	Опция измерений коэффициента шума и коэффициента передачи
«ГРП»	Опция градуировки генераторов шума
«ИФШ»	Опция измерений фазовых шумов
^Совместим с соединителем 3,5 мм розетка по ГОСТ РВ 51914-2002. 2)Совместим с соединителем 2,4 мм розетка по ГОСТ РВ 51914-2002. Примечания 1 Опции «АДП», «ИКШ», «ИФШ» и «ГРП» являются программными и могут быть добавлены в заказ для любой модификации анализатора; опции «ИКШ» и «ГРП» используются совместно с опцией «МУА» или с дополнительным внешним малошумящим усилителем (МШУ). 2 Для использования опции «ИКШ» требуется внешний генератор шума (ГШ) (не входит в комплект поставки при заказе опции). Для использования данной опции на частотах выше 30 ГГц рекомендуется использование внешнего предусилителя из комплекта поставки. 3 Для использования опции «ГРП» необходимы дополнительные аттенюаторы и переходы (входят в комплект поставки при заказе опции). Для использования данной опции на частотах выше 30 ГГц рекомендуется использование внешнего предусилителя из комплекта поставки

Таблица 2 - Модификации и соответствующие наборы опций анализаторов

Модификация	Опции	Модификация	Опции
СК4М-18А /1	опция «11Р»	СК4М-18А /7	опции «13Н», «АПА»
СК4М-18А /2	опции «11Р», «МУА»	СК4М-18А /8	опции «13Н», «МУА», «АПА»
СК4М-18А /3	опции «11Р», «АПА»	СК4М-50/1	опция «05Н»
СК4М-18А /4	опции «11Р», «МУА», «АПА»	СК4М-50/2	опции «05Н», «МУА»
СК4М-18А /5	опция «13Н»	СК4М-50/3	опции «05Н», «АПА»
СК4М-18А /6	опции «13Н», «МУА»	СК4М-50/4	опции «05Н», «МУА», «АПА»

Место нанесения знака утверждения типа

модификации СК4М-18А/1, СК4М-18А/2

модификации СК4М-18А/3, СК4М-18А/4

Место нанесения

знака утверждения типа

модификации СК4М-18А/5, СК4М-18А/6

модификации СК4М-18А/7, СК4М-18А/8

Место нанесения знака утверждения типа.

модификации СК4М-50/1, СК4М-50/2

модификации СК4М-50/3, СК4М-50/4

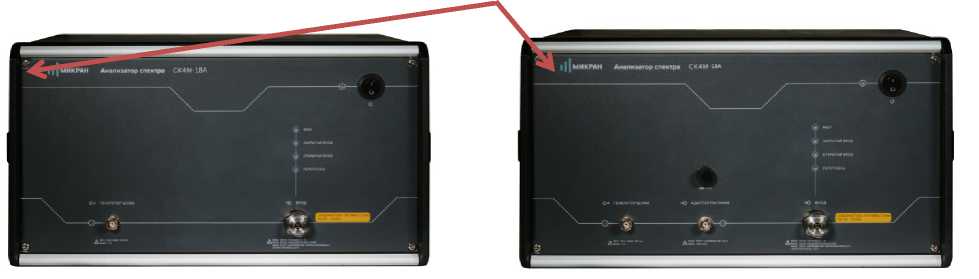

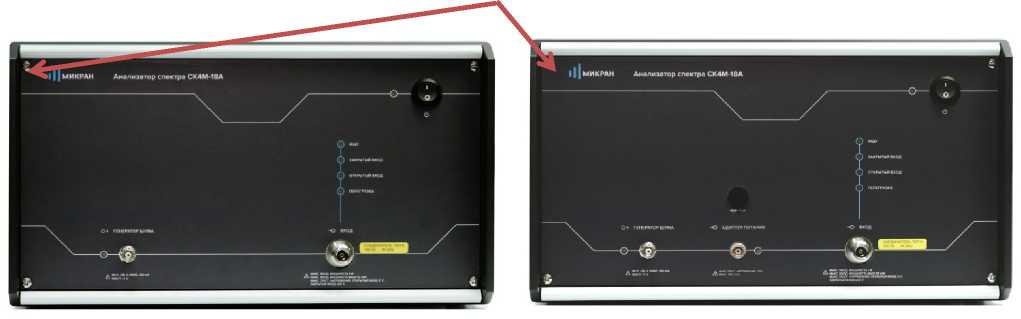

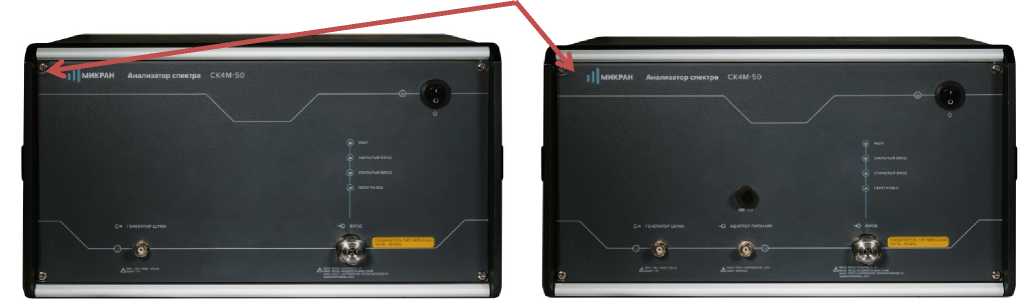

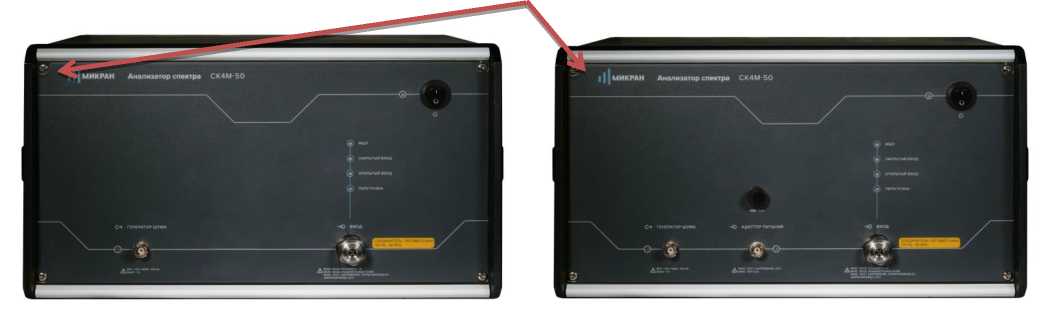

Рисунок 1 - Общий вид анализаторов с указанием мест нанесения знака утверждения типа

Места нанесения

пломб

Место нанесения заводского номера

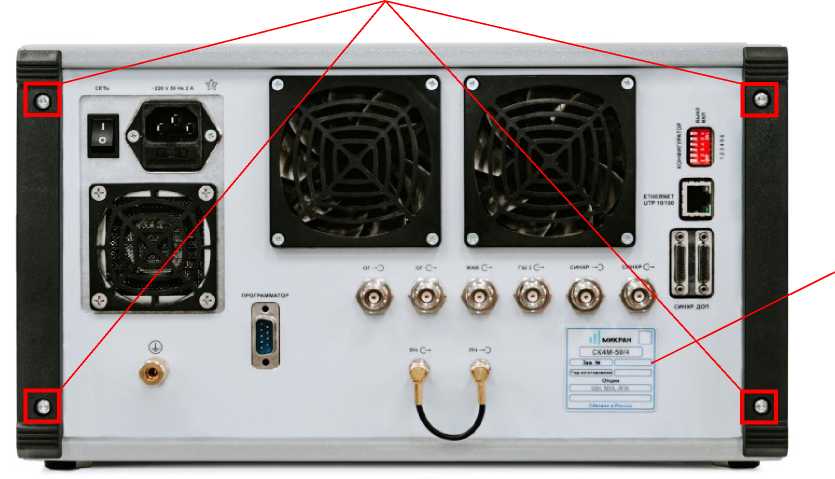

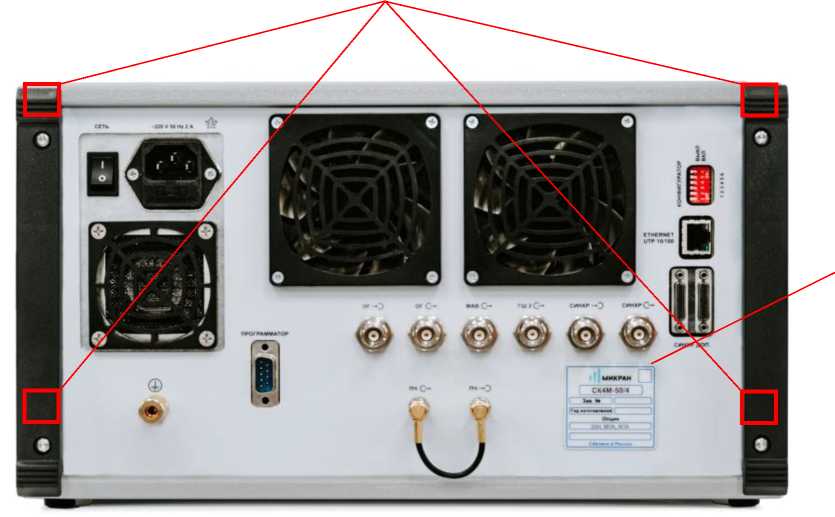

Рисунок 2 - Общий вид анализаторов с указанием мест нанесения пломбировки и заводского номера

Программное обеспечение

Анализаторы работают под управлением внешнего ПК с установленным программным обеспечением (ПО) «Graphit СК4М». ПО управляет аппаратной

частью, обрабатывает измерительную информацию, обрабатывает поступающие команды и выдает результат их исполнения, обеспечивает отображение результатов измерений и их запись в память ПК.

ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик анализатора за пределы допускаемых значений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий». Защита от несанкционированного доступа к настройкам и измерительной информации обеспечивается пломбированием корпуса и аппаратно-программными методами, при которых невозможна модификация ПО без специализированного оборудования изготовителя.

Идентификационные данные ПО приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Graphit СК4М
Номер версии (идентификационный номер) ПО	не ниже 2.6.12
Цифровой идентификатор ПО	-
Алгоритм вычисления идентификатора ПО	-

Технические характеристики

Таблица 4 - Метрологические характеристики анализаторов

Наименование параметра или характеристики

Значение характеристики

1 Диапазон рабочих частот для наборов опций: СК4М-18А

- опция «11Р»

- опция «13Н»

- при активных опциях «АПА», «МУА» СК4М-50

- при неактивных1) опциях «АПА», «МУА»

- при активных опциях «АПА», «МУА»

от 100 Гц до 18 ГГц

от 100 Гц до 20 ГГц

от 20 МГц до 18 (20) ГГц

от 100 Гц до 50 ГГц

от 20 МГц до 50 ГГц

2 Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора в рабочем диапазоне температур (5ог)

± П10-7

3 Пределы допускаемой абсолютной погрешности измерения частоты (Fu3m) в режиме частотомера (при отношении сигнал/шум не менее 25 дБ, для точности определения частоты Дfраз, задаваемой в маркере), Гц	± (богТизм + АГраз)
4 Диапазон измерения уровня мощности синусоидального сигнала, на частоте 100 МГц, дБм2)	от (средний уровень шумов + 6 дБ) до 30
5 Пределы допускаемой абсолютной погрешности измерения уровня мощности синусоидального сигнала 100 МГц в диапазоне уровней мощности, дБ - от минус 130 до минус 90 дБм - свыше минус 90 до 0 дБм - свыше 0 до 30 дБм	±0,6 ±0,3 ±0,6
6 Пределы допускаемой неравномерности относительной амплитудно-частотной характеристики (в зависимости от частоты f в ГГц) относительно опорного значения уровня мощности на частоте 100 МГц, при входном аттенюаторе 10 дБ, дБ: - при неактивной опции «МУА» и уровне мощности входного сигнала 0 дБм - при активной опции «МУА» и уровне мощности входного сигнала минус 30 дБм	±(0,4 •Т/Ч 0,5) ±(0,47 •Tf + 0,75)
7 Пределы допускаемой абсолютной погрешности измерения уровня мощности входного сигнала минус 30 дБм на частоте 100 МГц, дБ	±0,2
8 Пределы допускаемой абсолютной погрешности измерения уровня мощности входного сигнала из-за нелинейности шкалы анализатора на фиксированной частоте 100 МГц, при значении входного сигнала от минус 90 до 0 дБм, дБ	±0,1
9 Пределы допускаемой инструментальной погрешности измерения отношения уровней мощности на фиксированной частоте, дБ, для неактивной опции «МУА» при значениях входного сигнала от минус 90 до 0 дБм3)	±0,2
10 Пределы допускаемой абсолютной погрешности измерения уровня мощности входного сигнала из-за переключения фильтра промежуточной частоты (ФПЧ) относительно опорного значения полосы пропускания ФПЧ 3 МГц, дБ	±0,1

Наименование параметра или характеристики	Значение характеристики
11 Пределы допускаемой погрешности измерений уровня мощности входного сигнала из-за переключения ослабления входного аттенюатора в диапазоне от 0 до 40 дБ на фиксированной частоте 100 МГц, дБ	±0,3
12 Пределы допускаемой абсолютной погрешности установки опорного уровня на фиксированной частоте 100 МГц, дБ	±0,2
13 Пределы допускаемой относительной погрешности ширины полос пропускания ФПЧ по уровню минус 3 дБ, %: от 1 Гц до 1 кГц от 3 кГц до 300 кГц от 1 МГц до 3 МГц	±5 ±10 ±15
14 Коэффициент прямоугольности фильтра ПЧ (минус 60 дБ / минус 3 дБ, фильтр ПЧ < 3 МГц), не более	5
15 Уровень помех, обусловленный гармоническими искажениями второго порядка, выраженном в виде точки пересечения второго порядка (SHI), при входном аттенюаторе 0 дБ, в диапазоне частот, дБм, не менее, для опции «11Р» от 2 до 9 ГГц для опции «13Н» от 2 до 10 ГГц для опции «05Н» от 2 до 25 ГГц	опция «МУА» неактивна, уровень на входе минус 10 дБм	опция «МУА» активна, уровень на входе минус 50 дБм
	90	-5
16 Интермодуляционные искажения третьего порядка при двух тонах с разнесением по частоте более 5 кратной ширины полосы пропускания ФПЧ, при входном аттенюаторе 0 дБ в диапазоне частот от 20 МГц до 50 ГГц, дБм, не менее	опция «МУА» неактивна, уровень на входе минус 10 дБм	опция «МУА» активна, уровень на входе минус 30 дБм
	15	-20
17 Средний уровень собственных шумов, приведённых ко входу в полосе пропускания 1 Гц при входном ослаблении 0 дБ и согласованной нагрузке, подключенной ко входу анализатора, в диапазоне частот, дБм, не более

опция «МУА» неактивна:
- свыше 10 кГц до 10 МГц	-143
- свыше 10 МГц до 1 ГГц	-148
- свыше 1 до 3,2 ГГц	-145
- свыше 3,2 до 14 ГГц	-140
- свыше 14 до 18 ГГц	-137
- свыше 18 до 20 ГГц	-135
- свыше 20 до 32 ГГц	-138
- свыше 32 до 40 ГГц	-133
- свыше 40 до 50 ГГц	-128
опция «МУА» активна, без внешнего предусилителя:
- свыше 20 МГц до 3,2 ГГц	-164
- свыше 3,2 до 14 ГГц	-162
- свыше 14 до 25 ГГц	-160
- свыше 25 до 35 ГГц	-158
- свыше 35 до 44 ГГц	-154
- свыше 44 до 50 ГГц	-150

Наименование параметра или характеристики	Значение характеристики
18 Уровень фазовых шумов на отстройках относительно несущей
с частотой 1 ГГц, дБн/Г ц, не более
- 1 кГц	-110
- 10 кГц	-115
- 100 кГц	-120
- 1 МГц	-135
19 КСВН СВЧ входа при ослаблении входного аттенюатора 10 дБ
(опции «АДП» и «АПА» неактивны), в диапазоне частот, не бо-
лее:
опция «МУА» не активна
- от 0,01 до 18 ГГц для опции «11Р» и до 20 ГГц для опции	9 0
«13Н»	2,0
- свыше 20 до 50 ГГц для опции «05Н»	3,0
опция «МУА» активна, без внешнего предусилителя
- от 0,02 до 18 ГГц для опции «11Р» и до 20 ГГц для опции	9 1
«13Н»	2,1
- свыше 20 до 50 ГГц для опции «05Н»	3,1
опция «МУА» активна, с внешним предусилителем из ком-
плекта поставки
- свыше 14 до 50 ГГц для опции «05Н»	3,2
20 Номинальные значения полос пропускания ФПЧ по уровню	от 1 до 103 с шагом 1/2/3/5/7;
минус 3 дБ, Гц
	от 103 до 107 с шагом 1/3;
	140;
	6366
21 Номинальные значения полос пропускания видеофильтров по	от 1 до 103с шагом 1/2/3/5/7;
уровню минус 3 дБ, Гц
	от 103 до 107 с шагом 1/3
Опция «ИКШ» (с активной опцией «МУА»)
22 Частотный диапазон измерения коэффициента шума, МГц:
- СК4М-18А с опцией «11Р»	от 10 до 18000
- СК4М-18А с опцией «13Н»	от 10 до 20000
- СК4М-50 с опцией «05Н»	от 10 до 50000

23 Собственный коэффициент шума F2, в диапазоне частот, дБ: без внешнего предусилителя от 0,02 до 0,05 ГГц	15,93
свыше 0,05 до 0,1 ГГц	11,60
свыше 0,1 до 2 ГГц	10,36
свыше 2 до 3,4 ГГц	11,37
свыше 3,4 до 8 ГГц	10,35
свыше 8 до 14 ГГц	12,07
свыше 14 до 18 ГГц (до 20 ГГц - для опции «13Н»)	14,00
с предусилителем из комплекта поставки (только для опции «05Н»)
свыше 14 до 20 ГГц	11,54
свыше 20 до 36 ГГц	11,41
свыше 36 до 42 ГГц	12,83
свыше 42 до 46 ГГц	13,74
свыше 46 до 50 ГГц	15,10

Наименование параметра или характеристики	Значение характеристики
24 Диапазон измерения коэффициента передачи (КП)4), дБ (от - не более, до - не менее), для избыточной относительной шумовой температуры (ИОШТ) генератора шума (ГШ) ENR [дБ] и ENR'[gB] = 10 • lg( 1 + ENR [отн. ед. ]), в диапазоне частот, МГц:
без внешнего предусилителя
от 0,02 до 0,05	от (3 - ENR) до (73 - ENR')
свыше 0,05 до 14	от (-1 - ENR) до (70 - ENR')
свыше 14 до 18 (до 20000 - для опций «13Н», «05Н»)	от (2 - ENR) до (71 - ENR')
свыше 20000 до 35000 (для опции «05Н»)	от (6 - ENR) до (71 - ENR')
с предусилителем из комплекта поставки (только для опции «05Н»)
от 14000 до 20000
свыше 20000 до 40000 (для опции «05Н»)	от (-1 - ENR) до (60 - ENR')
свыше 40000 до 50000 (для опции «05Н»)	от (-1 - ENR) до (61 - ENR')
	от (1 - ENR) до (59 - ENR')
25 Диапазон измерения суммы коэффициента шума (КШ) и КП S0 [дБ] = (КШ [дБ] + КП [дБ]), дБ (от - не более, до - не менее), в диапазоне частот, МГц4), при КШ > 0 дБ:
без внешнего предусилителя
от 0,02 до 0,05
свыше 0,05 до 14	от 0 до 735)
свыше 14 до 18 (до 20000 - для опций «13Н», «05Н»)	от 0 до 705)
свыше 20000 до 35000 (для опции «05Н»)	от 0 до 715)
с предусилителем из комплекта поставки (только для опции «05Н»)	от 0 до 715)
от 14000 до 20000
свыше 20000 до 40000 (для опции «05Н»)	от 0 до 605)
свыше 40000 до 50000 (для опции «05Н»)	от 0 до 615) от 0 до 595)
26 Пределы допускаемой абсолютной инструментальной погрешности измерений коэффициента шума, дБ	±0,03

27 Пределы допускаемой абсолютной инструментальной погрешности измерений коэффициента передачи, дБ

±0,03

28 Пределы допускаемой абсолютной погрешности измерений КШ (для исследуемых устройств с КСВН не более 1,5 при использовании ГШ ГШМ2-20А или ГШМ2-20В, или при использовании других ГШ с погрешностью ИОШТ не более 0,4 дБ и с КСВН не более 1,45; для КСВН СВЧ-входа анализатора не более 2,1 без использования внешнего предусилителя и не более 3,2 с внешним предусилителем)6)

в соответствии с таблицей 6

Наименование параметра или характеристики	Значение характеристики
Опция «ГРП» (с активной опцией «МУА»)
29 Пределы допускаемой абсолютной погрешности градуировки генераторов шума (без учета погрешностей из-за рассогласования радиоизмерительного тракта и неопределенности температуры окружающего воздуха, а также ИОШТ используемого в качестве эталона генератора шума), в диапазоне частот, дБ8) для опции «11Р», «13Н» от 0,01 до 0,02 (не включ.) ГГц от 0,02 до 6 ГГц свыше 6 до 12 ГГц свыше 12 до 18 ГГц свыше 18 до 20 ГГц (только для опции «13Н»)	±0,460
	±0,076
	±0,060
	±0,091
для опции «05Н» без внешнего предусилителя из комплекта по-	±0,097
ставки
от 0,01 до 0,03 ГГц
свыше 0,03 до 14 ГГц	±0,158
свыше 14 до 18 ГГц	±0,079
свыше 18 до 20 ГГц	±0,123
	±0,132

Наименование параметра или характеристики	Значение характеристики
для опции «05Н» с внешним предусилителем из комплекта поставки от 0,2 до 0,35 ГГц	±0,290
свыше 0,35 до 5 ГГц	±0,137
свыше 5 до 15 ГГц	±0,075
свыше 15 до 20 ГГц	±0,082
свыше 20 до 26 ГГц	±0,066
свыше 26 до 30 ГГц	±0,099
свыше 30 до 32 ГГц	±0,126
свыше 32 до 39 ГГц	±0,097
свыше 39 до 43 ГГц	±0,104
свыше 43 до 50 ГГц	±0,175
30 КСВН аттенюаторов, входящих в комплект поставки при заказе опции, не более Д2М-32-10-13Р-13 - от 0,01 до 20 ГГц	1,10
- свыше 20 до 32 ГГц	1,25
Д2М-50-3-05Р-05 - от 0,01 до 20 ГГц	1,25
- свыше 20 до 50 ГГц	1,30
Опция «ИФШ» (применяется только при неактивной опции «МУА»)
31 Частотный диапазон измерения фазового шума, МГц: - СК4М-18А с опцией «11Р»	от 10 до 18000
- СК4М-18А с опцией «13Н»	от 10 до 20000
- СК4М-50 с опцией «05Н»	от 10 до 50000
32 Диапазон отстроек AF от частоты несущей при измерении фазового шума	от 10 Гц до 10 МГц

Наименование параметра или характеристики	Значение характеристики
33 Пределы допускаемой абсолютной погрешности измерения фазового шума при уровне измеряемого фазового шума на 6 дБ больше уровня собственных шумов8), в диапазонах отстроек AF, дБ - от 0,00001 МГц до 1 МГц - свыше 1 МГц	±1,5 ±2,0
Опция «АДП»
34 Частота модулирующего сигнала Fм, кГц	от 0,02 до 200
35 Пределы допускаемой абсолютной погрешности измерений частоты модулирующего сигнала, Fм, Гц, для коэффициента амплитудной модуляции M в %: - в режиме АМ - в режиме ЧМ и ФМ	±(4-10’5Тм-100 %/М) ±((2- 10-4Тм)+0,2)
36 Диапазон измерений коэффициентов амплитудной модуляции М, %	от 0,1 до 100
37 Пределы допускаемой абсолютной погрешности измерений коэффициентов амплитудной модуляции, М, %	±(0,006^M+0,2)
38 Уровень паразитной внутренней АМ, %	0,02
39 Коэффициент перехода частотной модуляции в амплитудную при Fм = 1 кГц, Af = 50 кГц, %, не более	0,05
40 Диапазон измерений девиации частоты, Af, Гц	от 10 до 5-106
41 Пределы допускаемой абсолютной погрешности измерений девиации частоты, Af, Гц	±0,006-(Гм + Af)
42 Уровень паразитной внутренней ЧМ, Гц	2,0
43 Диапазон девиации фазы, ф, рад	от 1 до 100
44 Пределы допускаемой абсолютной погрешности измерений девиации фазы, Аф, рад	±0,04- (Аф + 2А0-6Тм)
45 Диапазон отстроек от несущей частоты, Гц	от 1 до 107

Наименование параметра или характеристики

Значение характеристики

1)Под неактивной опцией здесь и далее понимается либо отсутствие опции, либо ее выключенное состояние

2)Здесь и далее «дБм» - дБ относительно 1 мВт

3)Для активной опции «МУА» эта характеристика эквивалентна инструментальной погрешности измерений коэффициента передачи для опции «ИКШ».

4) Диапазоны определяются на гармоническом сигнале при ФПЧ = 100 кГц (при измерении в с более широким ФПЧ верхний предел будет соответственно меньше); при нулевом ослаблении аттенюатора ПЧ

5)Указанная верхняя граница SHmax суммы S0 = (FUy [дБ] +Сиу [дБ]) приводится для

Сиу [дБ] < Сиу max [дБ] — 10, где /иу - КШ исследуемого устройства (ИУ), Сиу - КП ИУ, а Сиу max - верхняя нормируемая граница КП ИУ для данного диапазона. Если Сиу [дБ] > > Сиу max [дБ] — 10, то верхняя граница SH^ax суммы S0 рассчитывается по формуле SHmax [дБ] = 10 • lg(100,1'50тах[дБ] — Сиу [отн.ед.] • САЙ[отн.ед. ]). Нижнюю же границу суммы S0 при КШ /иу = 0 дБ следует считать равной SHmmin = Сиу

6)При использовании исследуемых устройств и ГШ с меньшими значениями КСВН и погрешностями ИОШТ, а также при отличие КСВН СВЧ-входа анализатора от 2, пределы допускаемой абсолютной погрешности измерений КШ необходимо пересчитать по формулам, указанным в таблице 6.

7)Для градуировки методом «Метод дополнительной калибровки» с пределами нестабильности установленными в соответствии с указанным в данном пункте значениям; остальные параметры измерения - по умолчанию.

8)Под собственным шумом понимается преобладающий шум: либо фазовый, либо тепловой, либо паразитные спектральные составляющие и т.п

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение характеристики
Уровень максимальной входной мощности (при включенном входном аттенюаторе не менее 10 дБ), Вт, не более	1
Напряжение питания генератора шума, В	28±0,2
Время установления рабочего режима, мин, не более	40
Продолжительность непрерывной работы, ч, не менее	16
Габаритные размеры (длинахширинахвысота), мм, не более	390х390х205
Масса, кг, не более	20
Напряжение питания от сети переменного тока частотой 50 Гц, В	от 207 до 253
Потребляемая мощность, В^А, не более	300

Наименование характеристики

Значение характеристики

Тип соединителя входа «СВЧ»

- опция «11Р»

- опция «13Н»

- опция «05Н»

N, розетка

NMD 3,5, вилка

NMD 2,4, вилка

Рабочие условия эксплуатации:

- диапазон рабочих температур, °С

- относительная влажность при температуре 25 °С, %, не более

- атмосферное давление, мм рт. ст.

от +15 до +40

90 от 630 до 800

Таблица 6 - Доверительные границы допускаемой абсолютной погрешности измерений КШ йРИУ при вероятности 0,95 (для исследуемого устройства (ИУ) с КП СИУ,дБ и КШ РИУ)

Частота	РИУ1), дБ	бКИУ, дБ, для СИУ,дБ, дБ
Частота	РИУ1), дБ	7	10	15	20	25	св. 30
от 0,02 до 0,05 ГГц	1	-0,44; 0,40	-0,48; 0,43	-0,50; 0,45	-0,51; 0,46	-0,51; 0,46	-0,52; 0,46
	5	-0,48; 0,43	-0,49; 0,44	-0,50; 0,45	-0,51; 0,45	-0,51; 0,46	-0,51; 0,46
	10	-0,50; 0,45	-0,50; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,46
	15	-0,50; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45
	св. 20	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45
от 0,05 до 0,10 ГГц	1	-1,98; 1,36	-0,99; 0,81	-0,58; 0,52	-0,53; 0,47	-0,52; 0,46	-0,52; 0,46
	5	-0,86; 0,72	-0,61; 0,54	-0,52; 0,47	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
	10	-0,56; 0,50	-0,52; 0,47	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
	15	-0,52; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
	св. 20	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
свыше 0,10 до 2 ГГц	1	-0,78; 0,66	-0,58; 0,51	-0,52; 0,47	-0,52; 0,46	-0,52; 0,46	-0,52; 0,46
	5	-0,55; 0,49	-0,52; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
	св. 10	-0,51; 0,46	-0,51; 0,46	-0,51; 0,45	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46

Частота	Гиу 1), дБ	б^ну, дБ, для 6иу,дБ, дБ
Частота	Гиу 1), дБ	7	10	15	20	25	св. 30
свыше 2 до 3,4 ГГц	1	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,46	-0,51; 0,46
	5	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,46
	св. 10	-0,65; 0,57	-0,54; 0,48	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,52; 0,46
свыше 3,4 до 8 ГГц	1	-0,52; 0,47	-0,51; 0,46	-0,51; 0,45	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
	5	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,46	-0,51; 0,46
	св. 10	-0,75; 0,64	-0,57; 0,51	-0,52; 0,46	-0,52; 0,46	-0,52; 0,46	-0,52; 0,46
свыше 8 до 14 ГГц	1	-0,55; 0,49	-0,52; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
	5	-0,51; 0,46	-0,51; 0,45	-0,51; 0,45	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
	10	-0,65; 0,57	-0,54; 0,48	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,52; 0,46
	св. 15	-0,52; 0,47	-0,51; 0,46	-0,51; 0,45	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
свыше 14 до 18 ГГц для опции «11Р» и до 20 ГГ ц для опции «13Н»	1	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,46	-0,51; 0,46
	5	-0,84; 0,71	-0,60; 0,53	-0,52; 0,47	-0,52; 0,46	-0,52; 0,46	-0,52; 0,46
	10	-0,57; 0,50	-0,52; 0,47	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
	15	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
	св. 20	-0,51; 0,46	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,46	-0,51; 0,46
свыше 14 до 20 ГГц (для опции «05Н» с внешним предусилителем из комплекта поставки)	1	-0,80; 0,68	-0,58; 0,51	-0,52; 0,47	-0,52; 0,46	-0,52; 0,46	-0,52; 0,46
	5	-0,56; 0,49	-0,52; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
	10	-0,51; 0,46	-0,51; 0,46	-0,51; 0,45	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
	св. 15	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,46	-0,51; 0,46
свыше 20 до 36 ГГц	1	-0,78; 0,66	-0,58; 0,51	-0,52; 0,46	-0,52; 0,46	-0,52; 0,46	-0,52; 0,46
(для опции «05Н» с	5	-0,55; 0,49	-0,52; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
внешним предуси-	10	-0,51; 0,46	-0,51; 0,46	-0,51; 0,45	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
лителем из комплек-	15	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,46	-0,51; 0,46
та поставки)	св. 20	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,45	-0,51; 0,46
свыше 36 до 42 ГГц	1	-1,01; 0,82	-0,65; 0,56	-0,53; 0,47	-0,52; 0,46	-0,52; 0,46	-0,52; 0,46
(для опции «05Н» с	5	-0,61; 0,54	-0,53; 0,47	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46

внешним предуси-	10	-0,52; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
лителем из комплек-	15	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
та поставки)	св. 20	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
свыше 42 до 46 ГГц	1	-1,22; 0,96	-0,72; 0,62	-0,54; 0,48	-0,52; 0,46	-0,52; 0,46	-0,52; 0,46
(для опции «05Н» с	5	-0,66; 0,58	-0,55; 0,49	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
внешним предуси-	10	-0,53; 0,47	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
лителем из комплек-	15	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
та поставки)	св. 20	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
свыше 46 до 50 ГГц	1	-1,69; 1,22	-0,87; 0,73	-0,56; 0,50	-0,52; 0,47	-0,52; 0,46	-0,52; 0,46
(для опции «05Н» с	5	-0,79; 0,67	-0,58; 0,52	-0,52; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
внешним предуси-	10	-0,55; 0,49	-0,52; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
лителем из комплек-	15	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46
та поставки)	св. 20	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46	-0,51; 0,46

1)В диапазоне КШ исследуемого устройства РИУ от 0,01 до 20 дБ предполагается использование ГШМ2-20А, а в диапазоне от 20 до 30 дБ - ГШМ2-20В или другие генераторы шума с аналогичными характеристиками или лучше.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации ЖНКЮ.468166.024 РЭ в верхнем

правом углу и на корпус анализатора в соответствии с рисунком 1.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование, тип	Обозначение	Количество, шт.
Анализатор спектра СК4М-18А1)	ЖНКЮ.468166.044	1
Анализатор спектра СК4М-501)	ЖНКЮ.468166.024	1
Усилитель LNA13-502)	ЖНКЮ.434815.424	1
Кабель Ethernet	ЖНКЮ.685611.077	1
Кабель питания	ЖНКЮ.685631.067	1
Руководство по эксплуатации	ЖНКЮ.468166.024 РЭ	1
Формуляр	ЖНКЮ.468166.024 ФО/ ЖНКЮ.468166.044 ФО	1
ПО Graphit СК4М3)	ЖНКЮ.02011-01	1
Аттенюатор Д2М-32-10-13Р-134)	ЖНКЮ.434821.114	1
Переход коаксиальный ПК2-18-11-13Р5)	ЖНКЮ.468562.013-02	1
Переход коаксиальный ПКН2-20-13РН-13Р6)	ЖНКЮ.468562.036	1
Аттенюатор Д2М-50-3-05Р-057)	ЖНКЮ.434821.043	1
Кабель CB4-RG58-20-208)	ЖНКЮ.685671.078-03	1
1) Модификация определяется при заказе 2) Внешний предусилитель, только для анализаторов, имеющих одновременно опции «05Н», «МУА», «ИКШ» и (или) «ГРП» 3) ПО Graphit СК4М поставляется на цифровом носителе 4) Для анализаторов, имеющих одновременно опции «11Р» (или «13Н») и «ГРП» 5) Для анализаторов, имеющих одновременно опции «11Р» и «ГРП» 6) Для анализаторов, имеющих одновременно опции «13Н» и «ГРП» 7) Для анализаторов, имеющих одновременно опции «05Н» и «ГРП» 8) Для питания генераторов шума; только для анализаторов, имеющих опцию «ИКШ» и (или) «ГРП»

Сведения о методах измерений

приведены в разделе 3 «Измерения» ЖНКЮ.468166.024 РЭ «Анализаторы спектра СК4М.

Руководство по эксплуатации. Часть II. Использование по назначению».

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 февраля 2022 г. № 233 «Об утверждении государственной поверочной схемы для средств измерений девиации частоты»;

ГОСТ Р 8.860-2013. Государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц;

ЖНКЮ.468166.024 ТУ. Анализаторы спектра. Технические условия.
