| Номер в госреестре | 92100-24 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | МС3045 |
| Изготовитель | Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 13.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы МС3045 (далее - газоанализаторы) предназначены для непрерывного измерения объемной доли компонентов газовых смесей в промышленных выбросах, дымовых газах, технологических газах, биогазах и прочих газовых средах.
Газоанализаторы представляют собой автоматические одноканальные приборы непрерывного действия.
Конструктивно газоанализаторы состоят из блока приемника и блока излучателя, модуля продувки и распределительной коробки, фланцевых соединений, кранов (в соответствии с техническим заказом). Возможно исполнение газоанализаторов для установки на байпас с добавлением проточной ячейки, подключаемой к блоку излучателя и блоку приемника соединенным между собой электрическим кабелем.
Принцип измерения основан на инфракрасной одноволновой спектроскопии с настраиваемым диодным лазером. Газоанализаторы предназначены для измерения концентрации O2, СО, СО2, CH4, H2S, NH3, HF, HCl.
Газоанализаторы выполняют следующие функции:
- индикация результатов измерений на цифровом дисплее;
- передача данных через: токовый аналоговый выход от 4 до 20 мА, интерфейсы RS-232 и RS-485, протокол Modbus RTU.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Пломбирование газоанализаторов не предусмотрено.
Газоанализаторы имеют заводские номера, которые наносятся печатным способом в виде цифрового обозначения на идентификационную табличку, наклеенную на панель блока приёмника и на панель блока излучателя.
Заводской номер, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру блока приемника. Сведения о заводском номере блока излучателя, входящего в состав средства измерений, указываются в паспорте.

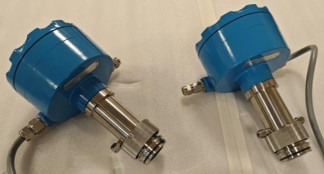

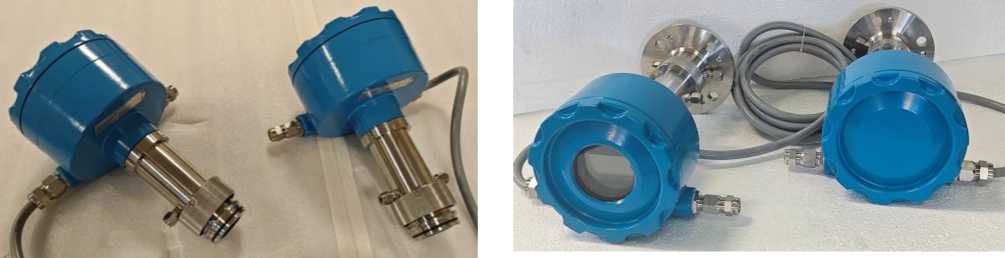

Рисунок 1 - Общий вид газоанализаторов МС3045

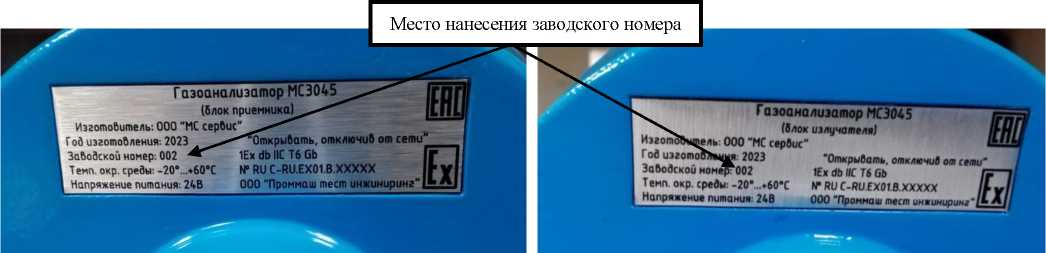

Рисунок 2 - Место нанесения заводского номера
Газоанализаторы имеют встроенное программное обеспечение, предназначенное для управления газоанализаторами, считывания, отображения, хранения и передачи данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Влияние встроенного ПО СИ на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Номер версии (идентификационный номер) ПО, не ниже | V1.027.3 02 |
| Цифровой идентификатор ПО | 0e6139212e5a19a850bdd5be07a309ef |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента1) | Время установления показаний (Т90), с, не более | Пределы допускаемой приведенной к ВПИ погрешности, %1) | |
| Кислород | O2 | от 0 до 5 % | 4 | ±4 |
| от 0 до 10 % | ±4 | |||
| от 0 до 21 % | ±2 | |||
| от 0 до 25 % | ±2 | |||
| от 0 до 100 % | ±2 | |||
| Оксид углерода | CO | от 0 до 1000 млн-1 | ±5 | |
| от 0 до 10000 млн-1 | ±5 | |||
| от 0 до 3 % | ±3 | |||
| от 0 до 10% | ±2 | |||
| от 0 до 50% | ±2 | |||
| от 0 до 100 % | ±2 | |||
| Диоксид углерода | CO2 | от 0 до 5 % | ±3 | |
| от 0 до 10 % | ±3 | |||
| от 0 до 20 % | ±2 | |||
| Метан | CH4 | от 0 до 200 млн-1 | ±5 | |
| от 0 до 500 млн-1 | ±5 | |||
| от 0 до 1000 млн-1 | ±5 | |||
Окончание таблицы 2
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента1) | Время установления показаний (Т90), с, не более | Пределы допускаемой приведенной к ВПИ погрешности, %1) | |
| Метан | CH4 | от 0 до 5000 млн-1 | 4 | ±5 |
| от 0 до 1 % | ±4 | |||
| от 0 до 10 % | ±4 | |||
| от 0 до 20% | ±2 | |||
| от 0 до 50% | ±2 | |||
| от 0 до 100 % | ±2 | |||
| Сероводород | H2S | от 0 до 5000 млн-1 | ±3 | |
| от 0 до 1 % | ±2 | |||
| от 0 до 2% | ±2 | |||
| от 0 до 5% | ±2 | |||
| от 0 до 10 % | ±2 | |||
| от 0 до 20% | ±2 | |||
| от 0 до 50% | ±2 | |||
| от 0 до 100 % | ±2 | |||
| Аммиак | NH3 | от 0 до 100 млн-1 | ±5 | |
| от 0 до 200 млн-1 | ±5 | |||
| от 0 до 500 млн-1 | ±5 | |||
| от 0 до 1000 млн-1 | ±5 | |||
| от 0 до 1% | ±3 | |||
| от 0 до 2 % | ±3 | |||
| Фтороводород | HF | от 0 до 10 млн-1 | ±15 | |
| от 0 до 20 млн-1 | ±10 | |||
| от 0 до 40 млн-1 | ±10 | |||
| от 0 до 100 млн-1 | ±10 | |||
| от 0 до 200 млн-1 | ±10 | |||
| Хлороводород | HCL | от 0 до 50 млн-1 | ±12 | |
| от 0 до 100 млн-1 | ±12 | |||
| от 0 до 200 млн-1 | ±12 | |||
| от 0 до 1000 млн-1 | ±8 | |||
1) Диапазоны измерений и определяемые компоненты определяются при заказе.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры блока излучателя, мм, не более: | |
| - ширина | 192 |
| - длина | 379 |
| - высота | 192 |
| Габаритные размеры блока приемника, мм, не более: | |
| - ширина | 192 |
| - длина | 379 |
| - высота | 192 |
| Масса газоанализатора, кг, не более | 25 |
| Напряжение питания от источника постоянного тока, В, не более | 24 |
| Потребляемая электрическая мощность, Вт, не более | 24 |
Окончание таблицы 3
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -20 до +60 |
| Давление продувочного газа, МПа | от 0,3 до 0,8 |
| Маркировка взрывозащиты | 1 Ex db IIC T6 Gb X |
| Уровень защиты оболочки от попадания твердых предметов и воды по ГОСТ 14254-2015 | IP66 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским методом.
Таблица 4- Комплектность газоанализаторов
| Наименование | Обозначение | Количество |
| Газоанализатор МС3045 | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
| Паспорт | — | 1 экз. |
| Калибровочная камера1) | — | 1 шт.2) |
| Инфракрасный пульт дистанционного управления | — | 1 шт.3) |
| 1) В соответствии с заказной спецификацией; 2) На каждый экземпляр средства измерений или на партию; 3) На каждый экземпляр средства измерений. | ||
приведены в разделе 5 «Использование оборудования» документа «Газоанализаторы МС3045.
Руководство по эксплуатации».
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.66-006-86414780-2023 Газоанализаторы МС3045. Технические условия.
