| Номер в госреестре | 92101-24 |
| Наименование СИ | Весы электронные морские |
| Обозначение типа СИ | ВАТЕК ВТ |
| Изготовитель | Общество с ограниченной ответственностью "ВАТЕК" (ООО "ВАТЕК"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 13.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные морские ВАТЕК ВТ (далее — весы) предназначены для измерений массы.
Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал поступает в весоизмерительный прибор, где обрабатывается, и измеренное значение массы выводится на дисплей весоизмерительного прибора и/или передается через цифровой интерфейс связи.
Для обеспечения работы на судах, в некоторых модификациях весов предусмотрена система компенсации влияния качки. Помимо весоизмерительных датчиков для восприятия силы тяжести объекта измерений, в грузоприемном устройстве (далее — ГПУ) установлен дополнительный весоизмерительный датчик (далее — ДД) с закрепленной на нем конструкцией специальной формы. Алгоритм математической обработки сигнала ДД позволяет учесть дополнительные ускорения, возникающие при качке судна.
Весы состоят из ГПУ, опирающегося на тензорезисторные весоизмерительные датчики (далее — датчики) и весоизмерительного прибора со встроенным дисплеем.
Весы могут быть оснащены интерфейсами передачи данных RS-232, RS-422/485, Ethernet, USB, Bluetooth.

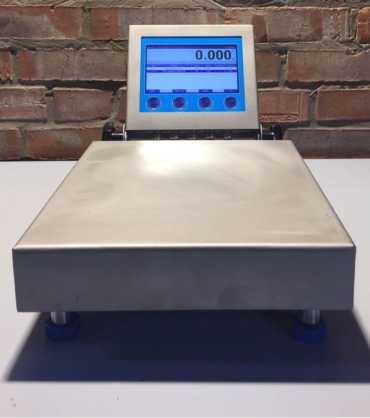

Общий вид весов представлен на рисунке 1.
Рисунок 1 — Общий вид (пример) весов
Модификации весов отличаются метрологическими и техническими характеристиками и имеют обозначение ВАТЕК ВТХ1ОО-ВПХ2М-Х3 где:
Х1 - условное обозначение размера дисплея весоизмерительного прибора в дюймах;
Х2 - обозначение габаритных размеров ГПУ:
- в виде 4х цифр, где первые две цифры обозначают длину в см., а вторые две ширину в см., для модификаций с максимальной нагрузкой до 150кг.
- Н для модификаций с напольным исполнением ГПУ и максимальной нагрузкой от 300 кг до 3000 кг.
М - при наличии, обозначение модификации с устройством компенсации качки;
X3 - условное обозначение максимальной нагрузки (Max) ГПУ в кг (6; 15; 30; 60; 150; 300; 600; 1500; 3000).
Примеры обозначения весов ВАТЕК ВТ700-ВП3040М-30, ВАТЕК ВТ700-ВПН-600
В зависимости от модификации весы имеют устройства, реализующие следующие функции:
- определение стабильного равновесия;
- полуавтоматическое устройство установки на нуль;
- устройство первоначальной установки на нуль;
- устройство слежения за нулем;
- устройство уравновешивания тары — устройство выборки массы тары;
- запоминающее устройство;
- дополнительный дисплей (опция).

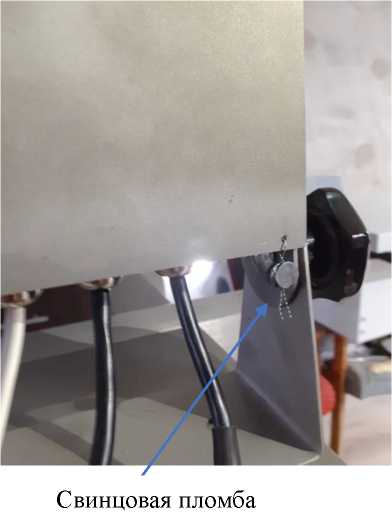

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Место нанесения маркировочной таблички
Рисунок 3 — Схема пломбировки от несанкционированного доступа
Маркировочная табличка весов закреплена на боковой поверхности весоизмерительного прибора, разрушается при попытке демонтажа и содержит следующие основные данные:
- торговая марка изготовителя или его полное наименование;
- знак утверждения типа;
- модификация
- заводской номер весов;
- максимальный нагрузка Мах;
- минимальный нагрузка Min;
- поверочное деление e;
- действительная цена деления шкалы d;
- год выпуска.
Пример маркировочной таблички представлен на рисунке 4.
Рисунок 4 — Общий вид (пример) маркировочной таблички
Заводской номер наносится способом лазерной, электрохимической или механической гравировки на маркировочную табличку в виде цифрового или буквенно-цифрового обозначения, состоящего из латинских букв и/или арабских цифр.
Нанесение знака поверки на СИ не предусмотрено.
Программное обеспечение (далее - ПО) весов является встроенным (в случае, если ПК не используется), используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно. Для предотвращения несанкционированного доступа к параметрам регулировки и настройки встроенного ПО предусмотрено электронное клеймо, представляющее из себя генерируемое по определённому алгоритму число, которое автоматически обновляется при сохранении измененных параметров. Значение электронного клейма отображается при работе весов в специальном диалоге. Изменение метрологически значимых параметров автономного ПО осуществляется только в сервисном режиме работы, вход в который защищен паролем и пломбой.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.
Идентификационные данные ПО отображаются в специальном меню весов и приведены в таблице 1.
Таблица 1 — Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВТХ100-П01 ВТХ100-М01* |
| Номер версии (идентификационный номер) ПО | vl.l.XX.XXXX.XXXX |
| Цифровой идентификатор ПО | — |
| * - для модификаций весов с устройством компенсации качки Х - может принимать значения от 0 до 9 | |
Метрологические и технические характеристики весов приведены в таблице 2 и таблице 3.
Таблица 2 - Метрологические характеристики
| Наименование | Значение характеристики | ||||||||
| характеристики | Модификация ВАТЕК | ВТХ100- | |||||||
| ВП2525-6 ВП2530-6 ВП2530М-6 | ВП2530-6 ВП2530М-15 ВП3535-15 ВП3040-15 ВП3040М-15 | ВП3040-30 ВП3040М-30 ВП4060-30 ВП4060М-30 | ВП4060-60 ВП4060М60 ВП5060-60 ВП5060М60 | ВП5060-30 ВП5060М-30 | ВПН-300 | ВПН600 | ВПН-1500 | ВПН-3000 | |
| Максимальная нагрузка, Max кг | 6 | 15 | 30 | 60 | 150 | 300 | 600 | 1500 | 3000 |
| Минимальная нагрузка, Min, кг | 0,1 | 0,2 | 0,4 | 1 | 2 | 4 | 10 | 20 | 20 |
| Поверочное деление, e, действительная цена деления шкалы, d (e=d), г От Min до 1500 • е Свыше 1500 • е | 1 2 | 2,5 5 | 5 10 | 10 20 | 25 50 | 50 100 | 100 200 | 250 500 | 500 1000 |
| Число поверочных делений, n | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Диапазон уравновешивания тары (выборка) | 100 % Max | ||||||||
| Время прогрева, мин | 5, не более | ||||||||
| Пределы допускаемой погрешности определения массы при поверке (в эксплуатации), для нагрузки m, выраженной в поверочных делениях е, для каждого интервала взвешивания Min < m < 250^ е 250^ е < m < 1000- е 1000^ е < m < Max | ±0,5е (±1 е) ±1 е (±2 е ) ±1,5 е (±3 е) | ||||||||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих температур, °С | от -10 до + 50 |
| Габаритные размеры ГПУ (длинна, ширина, высота), не более | 1500х1500х150 |
| Габаритные размеры весоизмерительного прибора (длинна, ширина, высота), не более | 316x60x242 |
| Масса ГПУ, кг, не более | 200 |
| Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц - мощность, В^А | от 187 до 253 от 49 до 51 не более 60 |
наносится на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Весы электронные морские | ВАТЕК ВТ | 1 шт. |
| 2 Руководство по эксплуатации | — | 1 экз. |
| 3 Методика поверки | — | 1 шт. |
приведены в разделе «Эксплуатация» документа «Весы электронные морские ВАТЕК ВТ.
Руководство по эксплуатации».
Приказ Росстандарта от 4 июля 2022 г № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.29.39-001-17469215-2022 «Весы электронные морские ВАТЕК ВТ. Технические условия».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 11.11.2024 |
