| Номер в госреестре | 92102-24 |
| Наименование СИ | Система измерений количества и параметров нефти сырой Красноленинского НГКМ |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг"), г. Уфа |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и параметров нефти сырой Красноленинского НГКМ (далее - СИКНС) предназначена для автоматизированных измерений массы и параметров сырой нефти.
Принцип действия СИКНС основан на использовании прямого метода динамических измерений массы брутто нефти с применением преобразователей массового расхода. Выходные электрические сигналы с преобразователей массового расхода поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
СИКНС представляет собой единичный экземпляр измерительной системы с заводским № ОИ 369, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКНС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНС и эксплуатационными документами на ее компоненты.
СИКНС включает в себя следующие функциональных части:
- блок фильтров;
- блок измерительных линий;
- блок измерений параметров нефти сырой;
- узел подключения передвижной поверочной установки;
- система обработки информации (далее - СОИ).
В состав СИКНС включены следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):
- расходомеры-счетчики массовые Optimass 2400 (№ 53804-13);
- датчики температуры Rosemount 3144P (№ 63889-16);
- термопреобразователи с унифицированным выходным сигналом Метран-270, Метран-270-Ех (№ 21968-11);
- датчики давления Метран-150 (№ 32854-13);
- влагомер поточный ВСН-2 (№ 24604-12);
- манометры и термометры для местной индикации давления и температуры.
В состав СОИ входят:
- комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L») (далее -ИВК) (№ 43239-15);
- автоматизированное рабочее место (АРМ) оператора.
Вспомогательные устройства и технические средства:
- фильтры с быстросъемными крышками;
- счетчик нефти турбинный МИГ (№ 26776-08);
- запорная и регулирующая арматура с устройствами контроля протечек;
- входной и выходной коллекторы;
- пробоотборники автоматические с контейнерами;
- ручной пробоотборник;
- закрытая дренажная система.
Заводской номер СИКНС нанесен фотохимическим способом на фирменную табличку, закрепленную на двери помещения СИКНС.
Формат нанесения заводского номера - буквенно-цифровой. Нанесение знака поверки на СИКНС не предусмотрено.
Пломбирование СИКНС не предусмотрено.

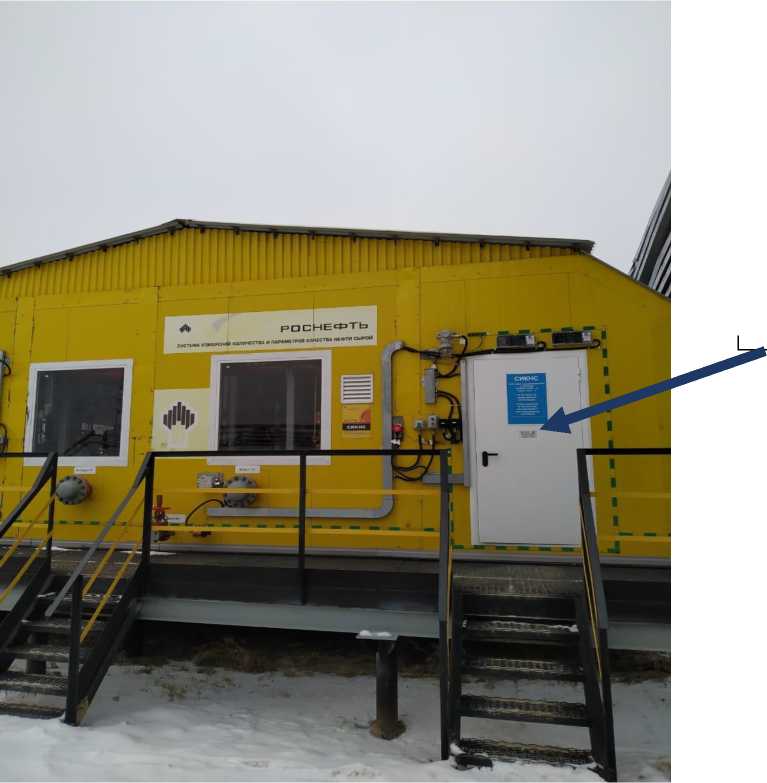

О бщий вид СИКНС и место крепления маркировочной таблички показаны на рисунке 1.
Маркировочная табличка
Рисунок 1 - Общий вид СИКНС и место крепления маркировочной таблички
Программное обеспечение (ПО) СИКНС (ИВК, АРМ оператора) обеспечивает реализацию функций СИКНС. Метрологические характеристики СИКНС нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКНС «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| ИВК (основной и резервный) | АРМ | |
| Идентификационное наименование ПО | Formula.o | ОЗНА-Flow |
| Номер версии (идентификационный номер) ПО | 6.15 | 3.4 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 5ED0C426 | 9А685849 |
Метрологические и основные технические характеристики СИКНС, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики СИКНС
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода сырой нефти, т/ч | от 200 до 410 |
| Пределы допускаемой относительной погрешности измерений массы сырой нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, %, при определении массовой доли воды по результатам измерений объемной доли воды с применением влагомера: - при содержании объемной доли воды в сырой нефти не более 5 % | ±1,1 |
| - при содержании объемной доли воды в сырой нефти не более 10 % | ±1,2 |
| - при содержании объемной доли воды в сырой нефти не более 20 % | ±1,3 |
| - при содержании объемной доли воды в сырой нефти не более 30 % | ±1,5 |
| - при содержании объемной доли воды в сырой нефти не более 50 % | ±2,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | нефть сырая |
| Количество измерительных линий, шт | 2 (1 рабочая, 1 контрольно-резервная) |
| Диапазон давления измеряемой среды, МПа | от 1,2 до 4,0 |
| Температура измеряемой среды, оС | от +25 до +40 |
| Плотность нефти сырой при 20 °С, кг/м3 | от 850 до 920 |
| Плотность пластовой воды при 20 °С, кг/м3, не более | 1012 |
| Вязкость кинематическая нефти сырой при 20 °С, мм2/с (сСт) | от 0,7 до 1,7 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Давление насыщенных паров при максимальной температуре нефти, кПа (мм.рт.ст), не более | 66,7 (500) |
| Объемная доля воды, %, не более | 50 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 149,7 |
| Массовая доля механических примесей, %, не более | 0,2 |
| Содержание свободного газа | не допускается |
| Содержание растворенного газа, м3/м3, не более | 0,97 |
| Плотность газа при стандартных условиях, кг/м3 | от 1,02 до 1,03 |
| Режим работы СИКНС | непрерывный |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380 (трехфазное), 220 (однофазное) 50 |
| Условия эксплуатации: - температура в блок-боксе СИКНС, °С, не ниже | +5 |
| Срок службы, лет, не менее | 20 |
наносится в нижней части титульного листа руководства по эксплуатации СИКНС типографским способом.
Комплектность СИКНС приведена в таблице 4.
Таблица 4 - Комплектность СИКНС
| Наименование | Обозначение | Количество |
| Система измерений количества и параметров нефти сырой Красноленинского НГКМ, заводской № ОИ 369 | 1 шт. | |
| Руководство по эксплуатации | ОИ 369.00.00.00.000 РЭ | 1 экз. |
приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и параметров нефти сырой на выходе ДНС-3 Красноленинского НГКМ АО «РН-Няганьнефтегаз»» (свидетельство об аттестации № 01.00257-2013/7309-18).
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
