| Номер в госреестре | 92105-24 |
| Наименование СИ | Хромато-масс-спектрометры жидкостные |
| Обозначение типа СИ | FCI- LCMS-4200 |
| Изготовитель | "Shaanxi Far-Citech Instrument & Equipment Co., Ltd.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 13.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хромато-масс-спектрометры жидкостные FCI-LCMS-4200 (далее - хромато-масс-спектрометры) предназначены для измерений содержания широкого спектра веществ в пробах веществ и материалов, растворах, продуктах питания, почвах.
Принцип действия хромато-масс-спектрометров основан на разделении компонентов анализируемой пробы на хроматографической колонке в потоке жидкой подвижной фазы и последующем их детектировании масс-спектрометрическим детектором.
В состав хромато-масс-спектрометров входят: масс-спектрометр, хроматограф жидкостный, форвакуумный механический насос, система управления, сбора и обработки данных.
Хроматограф жидкостный представляет собой следующий набор модулей: - насос высокого давления, - автосамплер, совмещенный с термостатом колонок.
Автосамплер оснащается двумя съемными планшетами для виал, предусмотрена возможность термостатирования образцов (опция). Термостат колонок позволяет разместить две колонки с возможностью их переключения с помощью крана (опция). В насосе высокого давления предусмотрена система промыва тыльной стороны плунжеров.
Масс-спектрометр состоит из источника ионизации, анализатора масс, детектора и системы турбомолекулярных насосов.
Принцип работы масс-спектрометра основан на преобразовании нейтральных молекул в заряженные ионы, их выделении и фильтрации в вакууме на масс-анализаторе по соотношению массы к заряду m/z. Отфильтрованные ионы поступают в детектор, где сигналы усиливаются, а затем обрабатываются с помощью программного обеспечения.
Масс-спектрометр может комплектоваться источником ионизации электрораспылением (ESI) и/или источником химической ионизации при атмосферном давлении (APCI) (опция). Источник ионизации располагается ортогонально к потоку нагревающего газа (азота), что способствует защите устройства от загрязнения. Источник ионов снабжен автоматическим контролем температур газовых потоков.
Анализатор масс представляет собой тройной квадруполь. Первый и третий квадруполи (масс-фильтры) состоят из четырех параллельных металлических стержней. Второй квадруполь представляет собой соударительную ячейку, заполненную азотом. Предусмотрено несколько режимов сканирования ионов: полное сканирование, мониторинг выбранных реакций, сканирование родительских ионов, сканирование дочерних ионов, сканирование нейтральных потерь.
Общий вид хромато-масс-спектрометров приведен на рисунке 1.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносят на заднюю панель корпуса масс-спектрометра в виде наклейки (шильда) с нанесением информации полиграфическим способом. Вид шильда приведен на рисунке 2.
Пломбирование хромато-масс-спектрометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

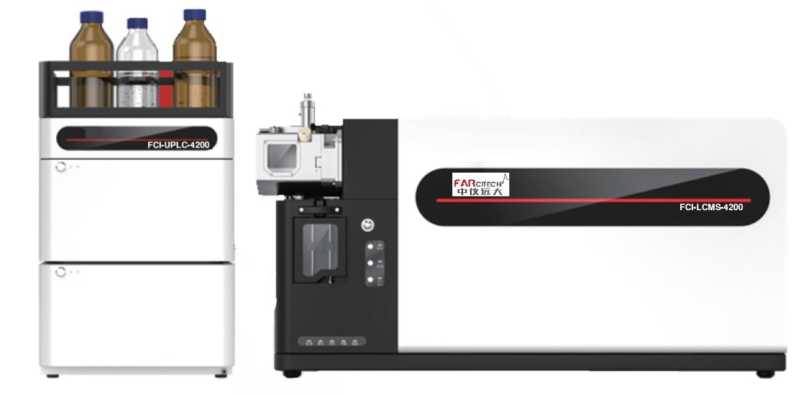

Рисунок 1 - Общий вид хромато-масс-спектрометров жидкостных FCI-LCMS-4200
Место нанесения серийного номера
Рисунок 2 - Общий вид шильда
Программное обеспечение (далее - ПО) с интеллектуальным пользовательским интерфейсом обеспечивает автоматизированный контроль операций для всех блоков, включая насос, автосамплер с колоночным термостатом и масс-спектрометр.
Программное обеспечение выполняет следующие функции: управление работой хро-мато-масс-спектрометра, сбор и обработку данных, сбор информации об обслуживании системы и замене расходных материалов.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MS Station |
| Номер версии (идентификационный номер) ПО, не ниже | 2.0 |
| Цифровой идентификатор ПО | - |
| Примечание - После последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые и/или буквенные суффиксы. | |
Таблица 2 - Метрологические характеристики хромато-масс-спектрометров жидкостных FCI-LCMS-4200
| Наименование характеристики | Значение |
| Диапазон массовых чисел, а.е.м. | от 1 до 2000 |
| Отношение сигнал/шум, не менее - при дозировании 1 пг резерпина, источник ионизации ESI, положительная ионизация, при отслеживании множественных реакций (MRM) по пику дочернего иона m/z 195,1 (m/z родительского иона 609,3) | 1000/1 |
| Предел допускаемых значений относительного СКО выходного сигнала, % - времени удерживания - площади пика | 2 6 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Условия эксплуатации (в закрытых помещениях): | |
| - температура окружающей среды, оС | от +15 до +27 |
| - относительная влажность окружающей среды (без конденсации влаги), % | от 40 до 80 |
| - атмосферное давление, кПа (мм рт. ст.) | от 84,0 до 106,7 (от 630 до 800) |
| Средний срок службы, лет | 8 |
| Средняя наработка до отказа, ч | 10 000 |
Таблица 4 - Технические характеристики
| Наименование блока | Наименование характеристики и ее значение | |
| Габаритные размеры (ДхШхВ), мм, не более | Масса, кг, не более | |
| Масс-спектрометр | 1300x490x700 | 160 |
| Хроматограф жидкостный | 450x550x900 | 60 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хромато-масс-спектрометр жидкостный в составе: | FCI-LCMS-4200 | 1 шт. |
| - масс-спектрометр | - | по заказу |
| - генератор азота | - | по заказу |
| - форвакуумный механический насос | - | по заказу |
| - хроматограф жидкостный в составе: | - | по заказу |
| - автосамплер с термостатом колонок | - | по заказу |
| - насос высокого давления | - | по заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация фирмы «Shaanxi Far-Citech Instrument & Equipment Co., Ltd.», Китай.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.11.2024 |
