| Номер в госреестре | 92106-24 |
| Наименование СИ | Системы прямой цифровой радиографии |
| Обозначение типа СИ | КОНТРАСТ |
| Изготовитель | Акционерное общество "Юнитест-Рентген" (АО "Юнитест-Рентген"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 13.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы прямой цифровой радиографии КОНТРАСТ (далее - системы) предназначены для измерений линейных размеров объектов при неразрушающем контроле радиографическим методом.
Принцип действия систем основан на цифровой обработке изображения измеряемого объекта, полученного радиографическим методом.
С одной стороны контролируемого объекта помещается источник ионизирующего излучения, с противоположной стороны устанавливается детектор плоскопанельный. Рентгеновское излучение, генерируемое источником ионизирующего излучения, попадает на детектор плоскопанельный и формирует радиографическое изображение контролируемого объекта. Далее изображение контролируемого объекта передается на персональный компьютер и обрабатывается при помощи программного обеспечения.
Система состоит из детектора плоскопанельного, компьютера с программным
обеспечением.
Системы выпускаются в следующих исполнениях: 0505, 0606, 0909, 1012, 1212, 1216, 1616, 1717, 1717НЕ, 1724, 1748, 1013-WiFi, 1417-WiFi, 1717-WiFi, 1724-WiFi, 1012FL, 1013FL, 1417FL, 1717FL, 0617, 0208. Исполнения отличаются конструктивными особенностями,
техническими и метрологическими характеристиками.

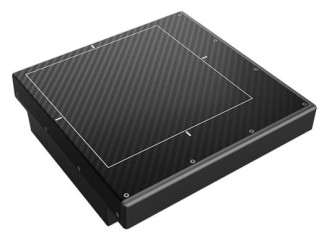

Общий вид систем представлен на рисунке 1.

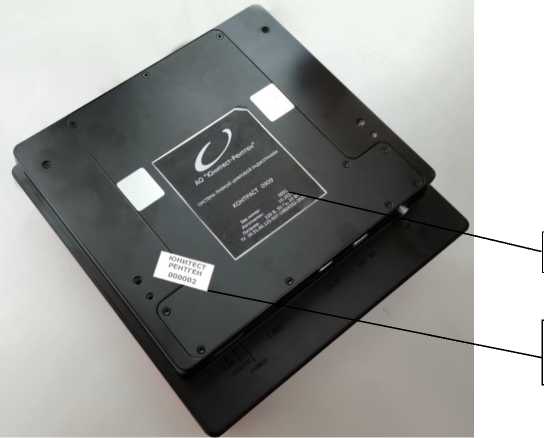

Заводской номер в виде цифрового обозначения наносится на заднюю панель детектора плоскопанельного на маркировочной табличке типографским способом. Места нанесения заводского номера и пломбы в виде стикера-наклейки приведены на рисунке 2. Нанесение знака поверки на системы не предусмотрено.
Исполнение 0505
Исполнение 0909
Исполнение 0606
Исполнение 1212
Исполнение 1616
Исполнение 1012
Исполнение 1216
Исполнение 1717
Исполнение 1717НЕ
Исполнения 1724, 1724-WiFi
Исполнения 1013-WiFi, 1013FL
Исполнение 1417-WiFi
Исполнения 1717-WiFi, 1717FL
Исполнение1012FL
Исполнение1417FL
Исполнение 0617
Исполнение 0208
Рисунок 1 - Общий вид систем
Место нанесения заводского номера
Место нанесения пломбы в виде стикера-наклейки
Рисунок 2 - Места нанесения заводского номера и пломбы
Системы имеют автономное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, визуализации, хранения и передачи результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | ВидеоРен Про |
| Номер версии (идентификационный номер) ПО | 1.ХХ.Х.Х* |
| Цифровой идентификатор ПО | - |
| * «Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 9 | |
Таблица 2 - Метрологические характеристики
| Исполнение | Диапазон измерений линейных размеров, мм | Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм | Пределы допускаемой относительной погрешности измерений линейных размеров, % |
| 0505 | от 0,2 до 100 | ±0,1 в поддиапазоне измерений от 0,2 до 20 мм включ. | ±0,5 в поддиапазоне измерений св. 20 до 100 мм |
| 0606 | от 0,2 до 140 | ±0,5 в поддиапазоне измерений св. 20 до 140 мм | |
| 0208 | от 0,2 до 200 | ±0,5 в поддиапазоне измерений св. 20 до 200 мм | |
| 0909 | от 0,4 до 200 | ±0,2 в поддиапазоне измерений от 0,4 до 40 мм включ. | ±0,5 в поддиапазоне измерений св. 40 до 200 мм |
| Исполнение | Диапазон измерений линейных размеров, мм | Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм | Пределы допускаемой относительной погрешности измерений линейных размеров, % |
| 1012 | от 0,2 до 280 | ±0,1 в поддиапазоне измерений от 0,2 до 20 мм включ. | ±0,5 в поддиапазоне измерений св. 20 до 280 мм |
| 1212 | от 0,3 до 280 | ±0,15 в поддиапазоне измерений от 0,3 до 30 мм включ. | ±0,5 в поддиапазоне измерений св. 30 до 280 мм |
| 1216 | от 0,3 до 380 | ±0,5 в поддиапазоне измерений св. 30 до 380 мм | |
| 1616 | от 0,4 до 380 | ±0,2 в поддиапазоне измерений от 0,4 до 40 мм включ. | ±0,5 в поддиапазоне измерений св. 40 до 380 мм |
| 1717 | от 0,3 до 400 | ±0,14 в поддиапазоне измерений от 0,3 до 28 мм включ. | ±0,5 в поддиапазоне измерений св. 28 до 400 мм |
| 1717НЕ | от 0,2 до 400 | ±0,1 в поддиапазоне измерений от 0,2 до 20 мм включ. | ±0,5 в поддиапазоне измерений св. 20 до 400 мм |
| 1417-WiFi | |||
| 1717-WiFi | |||
| 1417FL | |||
| 1717FL | |||
| 1724 | от 0,3 до 400 | ±0,15 в поддиапазоне измерений от 0,3 до 30 мм включ. | ±0,5 в поддиапазоне измерений св. 30 до 400 мм |
| 1748 | |||
| 1013-WiFi | от 0,2 до 300 | ±0,1 в поддиапазоне измерений от 0,2 до 20 мм включ. | ±0,5 в поддиапазоне измерений св. 20 до 300 мм |
| 1724-WiFi | от 0,3 до 400 | ±0,14 в поддиапазоне измерений от 0,3 до 28 мм включ. | ±0,5 в поддиапазоне измерений св. 28 до 400 мм |
| 0617 | |||
| 1012FL | от 0,3 до 280 | ±0,13 в поддиапазоне измерений от 0,3 до 26 мм включ. | ±0,5 в поддиапазоне измерений св. 26 до 280 мм |
| 1013FL | от 0,2 до 300 | ±0,1 в поддиапазоне измерений от 0,2 до 20 мм включ. | ±0,5 в поддиапазоне измерений св. 20 до 300 мм |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры детектора плоскопанельного | |
| (длина*ширинахвысота), мм, не более: | |
| - исполнение 0505 | 180x180x50 |
| - исполнение 0606 | 190x190x55 |
| - исполнение 0909 | 280x285x70 |
| - исполнение 1012 | 325x285x40 |
| - исполнение 1212 | 340x335x55 |
| - исполнение 1216 | 430x340x40 |
| - исполнение 1616 | 560x500x25 |
| - исполнение 1717 | 480x480x50 |
| Наименование характеристики | Значение |
| - исполнение 1717НЕ | 480x560x35 |
| - исполнение 1724 | 640x460x19 |
| - исполнение 1748 | 1280x490x24 |
| - исполнение 1013-WiFi | 275x370x19 |
| - исполнение 1417-WiFi | 470x395x21 |
| - исполнение 1717-WiFi | 465x465x19 |
| - исполнение 1724-WiFi | 645x465x18 |
| - исполнение 1012FL | 275x370x19 |
| - исполнение 1013FL | 275x365x19 |
| - исполнение 1417FL | 465x390x19 |
| - исполнение1717FL | 465x465x19 |
| - исполнение 0617 | 480x185x45 |
| - исполнение 0208 | 260x80x45 |
| Масса детектора плоскопанельного, кг, не более: | |
| - исполнение 0505 | 4,0 |
| - исполнение 0606 | 2,8 |
| - исполнение 0909 | 9,0 |
| - исполнение 1012 | 7,0 |
| - исполнение 1212 | 9,0 |
| - исполнение 1216 | 5,5 |
| - исполнение 1616 | 8,0 |
| - исполнение 1717 | 26,0 |
| - исполнение 1717НЕ | 10,0 |
| - исполнение 1724 | 5,0 |
| - исполнение 1748 | 20,0 |
| - исполнение 1013-WiFi | 2,2 |
| - исполнение 1417-WiFi | 4,2 |
| - исполнение 1717-WiFi | 4,6 |
| - исполнение 1724-WiFi | 5,0 |
| - исполнение 1012FL | 2,0 |
| - исполнение 1013FL | 2,2 |
| - исполнение 1417FL | 2,7 |
| - исполнение1717FL | 3,0 |
| - исполнение 0617 | 8,0 |
| - исполнение 0208 | 2,0 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность окружающего воздуха, %, не более | 80 |
| Параметры электропитания от сети переменного тока: | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | от 47 до 63 |
| Потребляемая мощность, Вт, не более | 300 |
| Средний срок службы, лет | 3 |
| Средняя наработка до отказа, ч, не менее | 2000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность системы
| Наименование | Обозначение | Количество |
| Система в составе: | КОНТРАСТ | |
| - детектор плоскопанельный1) | - | 1 шт. |
| - компьютер/ноутбук1) | - | 1 шт. |
| - программное обеспечение | ВидеоРен Про | 1 шт. |
| - блок питания | - | 1 шт. |
| - комплект соединительных кабелей | - | 1 шт. |
| Руководство по эксплуатации | 26.51.66.125-027-13826552-2023 РЭ | 1 экз. |
| Паспорт | 26.51.66.125-027-13826552-2023 ПС | 1 экз. |
| 1) В соответствии с заказом | ||
приведены в документе 26.51.66.125-027-13826552-2023 РЭ «Системы прямой цифровой радиографии КОНТРАСТ. Руководство по эксплуатации» в разделе «Проведение измерений».
ТУ 26.51.66.125-027-13826552-2023 «Система прямой цифровой радиографии
КОНТРАСТ. Технические условия».
