| Номер в госреестре | 92108-24 |
| Наименование СИ | Манометры показывающие |
| Обозначение типа СИ | YЕ |
| Изготовитель | Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 13.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры показывающие YE (далее - манометры) предназначены для измерений избыточного или вакуумметрического давления жидкостей, газов или пара.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента - в форме капсулы. Под воздействием измеряемого давления, подаваемого в измерительную камеру
манометра, происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата манометра.
Конструктивно манометры состоят из чувствительного элемента, передаточного механизма, циферблата со шкалой, стрелки и защитного стекла, помещенных в корпус из нержавеющей стали.
Манометры показывающие YE изготавливаются в следующих модификациях: YE, YEN и отличаются друг от друга метрологическими характеристиками, габаритными размерами и способом подключения к процессу.
Обозначение вариантов исполнений манометров показывающих YE приведено в виде буквенно-цифрового обозначения и имеет следующий вид:
YE1 - 2, 3/ 4, где:
1. Устойчивость к механическому воздействию:
N - виброустойчивое (с заполнением демпфирующей жидкостью)
2. Диаметр корпуса:
50 - 50 мм
60 - 60 мм
100 - 100 мм
150 - 150 мм
160 - 160 мм
3. Материал корпуса:
H - нержавеющая сталь
4. Дополнительная оснастка (по заказу)
- JPJ - клапанный блок
- JPF - сифон
- ZN - демпфер
- GZL - защита от перегрузок
- GZLN -защита от перегрузок (встроенная)
- SR - радиатор
- RL - капиллярная трубка
Общий вид манометров показывающих YE представлен на рисунке 1.
Пломбировка манометров не предусмотрена.
Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя, наносится на циферблат манометра типографским способом и/или на табличке прикрепленной к корпусу манометра методом гравировки в месте, указанном на рисунке 1.
Конструкция манометров не предусматривает нанесение на корпус знака поверки.

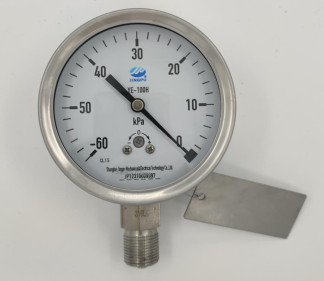

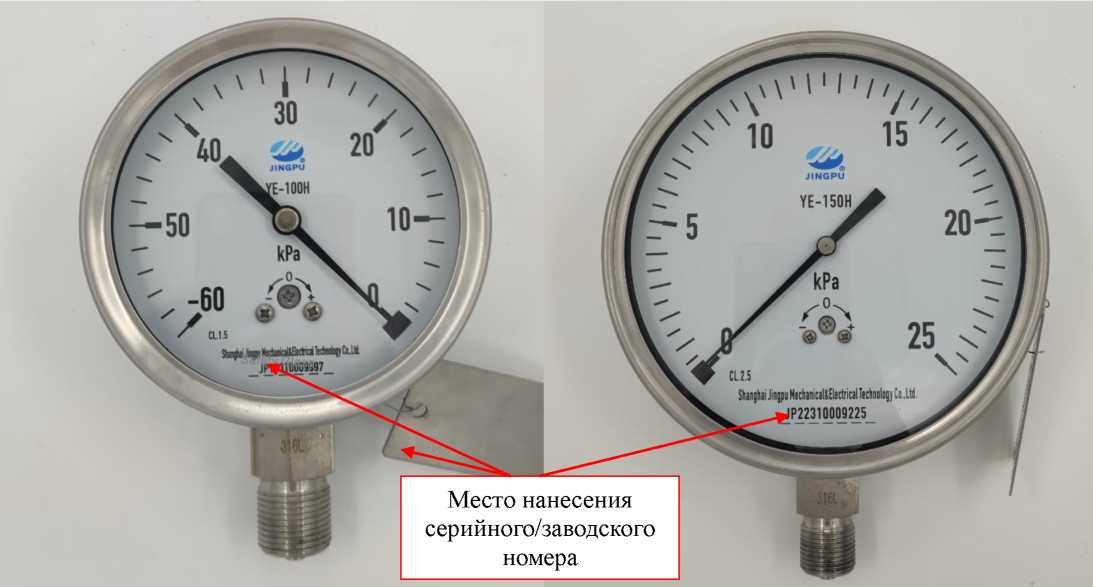

Модификация YE, исполнение YE-100H Модификация YE, исполнение YE-150H

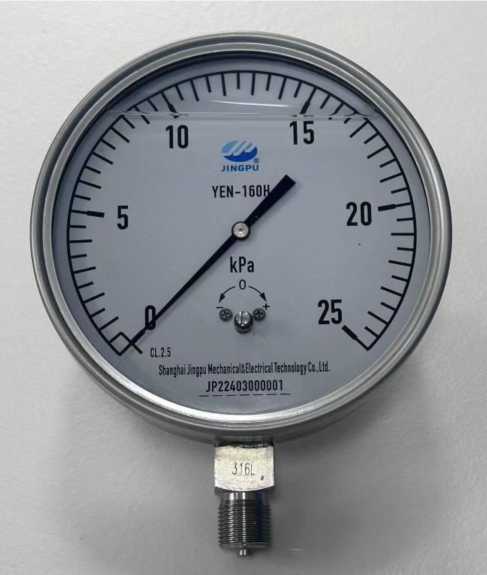

Модификация YEN, исполнение YEN-160H

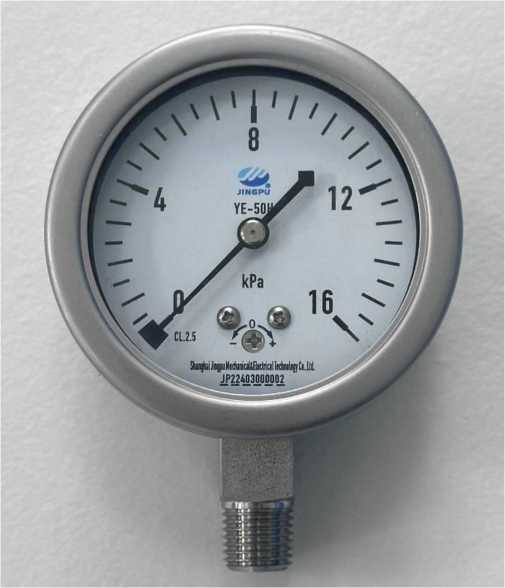

Модификация YE, исполнение YE-50H

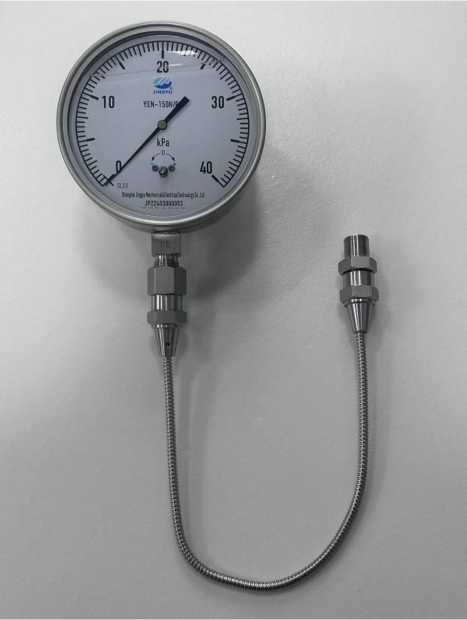

Модификация YEN, исполнение YEN-150H/RL

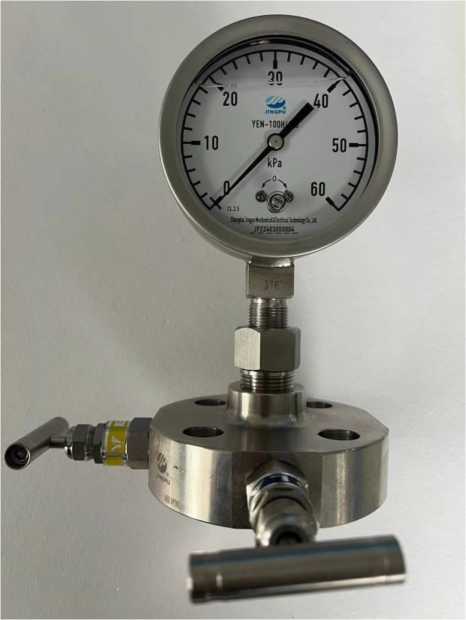

Модификация YEN, исполнение YEN-100H/JPJ

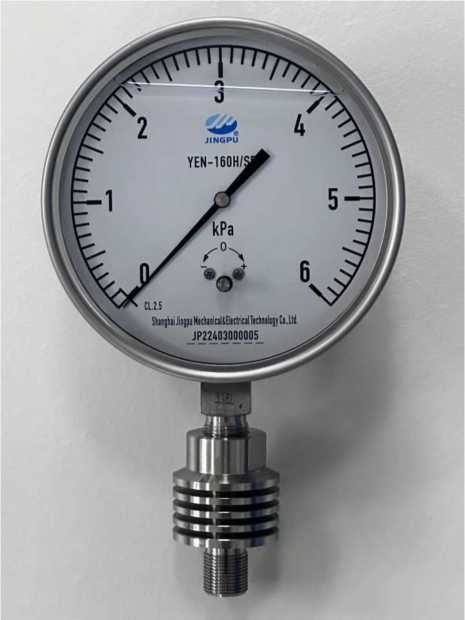

Модификация YEN, исполнение YEN-160H/SR

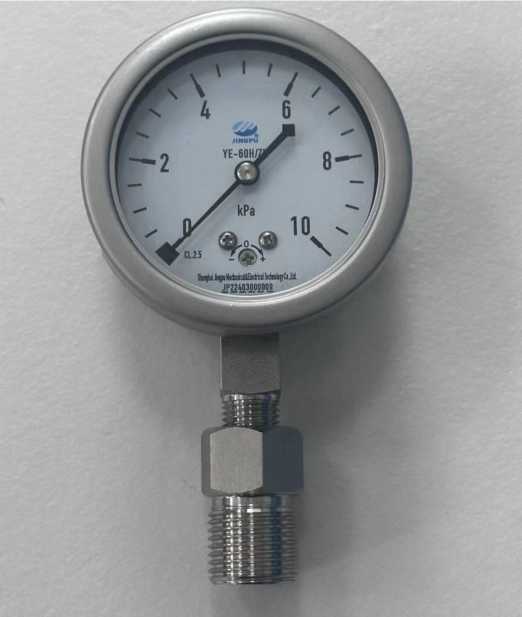

Модификация YE, исполнение YE-60H/ZN

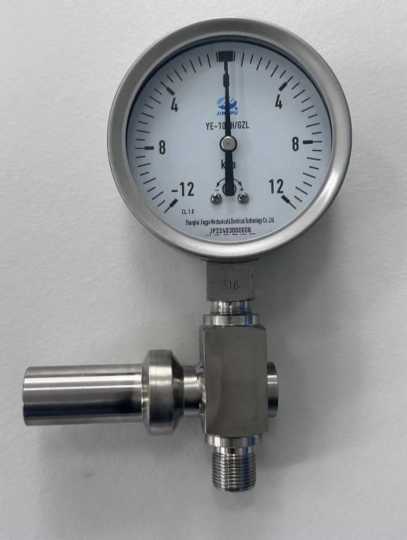

Модификация YE, исполнение YE-100H/GZL
Модификация YE, исполнение YE-150/JPF

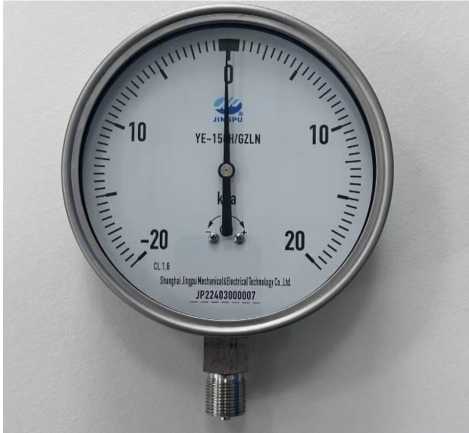

Модификация YE, исполнение YE-150H/GZLN
Рисунок 1 - Общий вид манометров показывающих YE
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| YE(N)-100H, YE(N)-150H, YE(N)-160H | YE(N)-50H, YE(N)-60H | |
| Диапазон измерений избыточного давления, кПа1) | от -60 до 0; от -40 до 0; от -25 до 0; от -16 до 0; от -10 до 0; от -6 до 0; от -4 до 0; от -2,5 до 0; от -1,6 до 0; от -1,0 до 0; от -0,5 до 0; от -0,25 до 0; от -0,2 до 0,05; от -0,35 до 0,05; от -0,05 до 0; от 0 до 0,05; от 0 до 0,25; от 0 до 0,5; от 0 до 1,0; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от -0,05 до 0,05; от -0,025 до 0,025; от -0,5 до 0,5; от -0,8 до 0,8; от -1,2 до 1,2; от -2 до 2; от -3 до 3; от -5 до 5; от -85 до 85; от -12 до 12; от -20 до 20; от -30 до 30 | |
| Пределы допускаемой основной приведенной погрешности измерений к верхнему пределу измерений 2), % | ±1,0; ±1,5; ±1,6; ±2,5 | ±1,5; ±1,6; ±2,5 |
| Пределы допускаемой дополнительной приведенной погрешности измерений к верхнему пределу измерений, вызванной отклонением температуры окружающего воздуха от нормальной, %/10°С | ±0,4 | |
Примечания:
1) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерения давления, допущенных к применению в РФ.
2) фактическое значение указано в паспорте на манометр.
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Габаритные размеры1), мм, не более | Масса1), кг, не более | |
| Для манометров с радиальным штуцером | Для манометров с аксиальным штуцером | ||
| YE(N)-50H | 97x74x39 | 74x39x100 | 0,3 |
| YE(N)-60H | 97x74x39 | 74x39x100 | 0,3 |
| ye(n)-iooh | 146x101x55 | 101x55x110 | 0,7 |
| YE(N)-150H | 205x151x57 | 151x57x110 | 1,0 |
| Ye(n)-160H | 215x161x57 | 161x57x110 | 1,3 |
| Нормальные условия измерений: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 | ||
| Рабочие условия эксплуатации: температура окружающей среды, °С | от -60 до +60 | ||
| Средняя наработка на отказ, ч | 70000 | ||
| Средний срок службы, лет, не менее | 25 | ||
| Примечание: 1) значения габаритных размеров и массы манометров приводятся без дополнительной оснастки. | |||
наносится на циферблат и (или) эксплуатационную документацию печатным методом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр показывающий | YE | 1 шт. |
| Паспорт | - | 1 экз. |
| Упаковка | - | 1 комплект |
приведены в разделе 3 паспорта «Методы измерений»
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Стандарт предприятия.
| Зарегистрировано поверок | 183 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
