| Номер в госреестре | 92109-24 |
| Наименование СИ | Контроллеры |
| Обозначение типа СИ | JNJVS6700M |
| Изготовитель | "Shanghai Goldfund Measurement and Control System Co., Ltd.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 13.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры JNJVS6700M (далее - контроллеры) предназначены для измерений аналоговых сигналов, поступающих от датчиков, преобразования их в значения параметров вибрации (виброускорения, виброскорости, виброперемещения), температуры и частоту вращения.
Принцип действия контроллеров основан на измерении и обработке сигналов, поступающих от датчиков и сравнении полученных значений с установленными уровнями срабатывания (уставками).
Контроллеры состоят из:
- шасси 6700M/05, предназначенного для обеспечения работы всех установленных в контроллер модулей;
- модуля питания 6700M/15, предназначенного для питания контроллера;
- модуля связи 6700M/20, предназначенного для обеспечения сопряжения контроллера с другими внешними устройствами и передачи сигналов измерительной информации внешним потребителям. Модули имеют выходы с цифровыми интерфейсами Ethernet и 485;
- измерительных модулей 6700M/42, предназначенных для измерений выходных
сигналов датчиков вибрации и имеющих 2 входных измерительных канала;
- измерительных модулей 6700M/10 предназначенных для измерений выходных
сигналов от датчиков температуры (термопреобразователей сопротивления (ТС) с номинальной статической характеристикой (НСХ) преобразования типа «РН00» по ГОСТ 6651-2009) и имеющих 6 входных измерительных каналов;
- измерительных модулей 6700M/50JX предназначенных для измерения выходных сигналов от датчиков частоты вращения и имеющих 2 входных измерительных канала.
На одно шасси 6700M/05 может быть установлено до 7 измерительных модулей.
Измерительные модули представляют собой автономный электронный блок с клеммником для подключения выходных сигналов от датчиков на задней стороне модуля.
Модули могут выпускаться во взрывозащищенном исполнении.
Заводские номера модулей, представленные в буквенно-цифровом формате, наносятся на боковую панель методом лазерной гравировки.
Место нанесения знака поверки на корпусе контроллеров не предусмотрено.
Пломбирование контроллеров не предусмотрено.

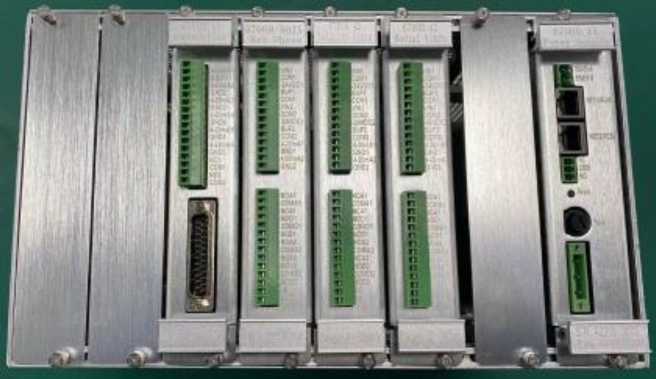

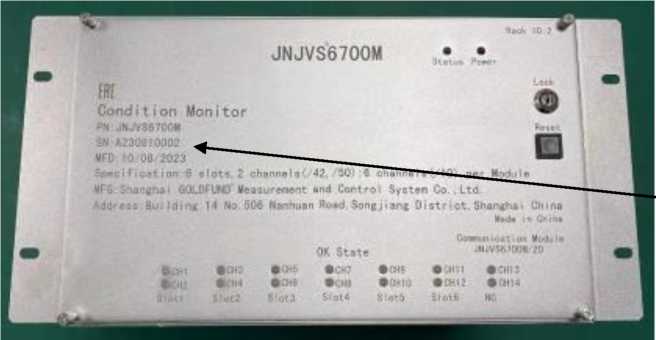

Общий вид контроллеров JNJVS6700M и место нанесения заводского номера приведены на рисунке 1.
Место нанесения
заводского номера
Рисунок 1 - Общий вид контроллеров JNJVS6700M с указанием места нанесения заводского номера
Программное обеспечение (ПО) контроллеров JNJVS6700M служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 - Идентификационные данные ПО контроллеров JNJVS6700M
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ST Link |
| Номер версии (идентификационный номер) ПО | не ниже 5.0 |
| Цифровой идентификатор ПО | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 2 - Метрологические характеристики контроллеров JNJVS6700M
| Наименование характеристики | Значение |
| Модуль 6700M/42 | |
| Диапазоны измерений виброускорения, м/с2 | от 10 до 5000 |
| Диапазоны измерений виброскорости, мм/с | от 10 до 1250 |
| Диапазоны измерений виброперемещения, мкм | от 50 до 635 |
| Диапазон входного напряжения, В | ±5 |
| Диапазон изменений коэффициента преобразования измерительного канала измерений виброускорения, мВ/м^с’2 | от 1 до 500 |
| Диапазон изменений коэффициента преобразования измерительного канала измерений виброскорости, мВ/мм^с’1 | от 4 до 100 |
| Диапазон изменений коэффициента преобразования измерительного канала измерений виброперемещения, мВ/мкм | от 7,87 до 10 |
| Диапазон рабочих частот, Гц | от 5 до 5000 |
| Пределы допускаемой основной относительной погрешности измерений параметров вибрации (виброскорость, виброперемещение), % | ±5 |
| Пределы допускаемой дополнительной относительной погрешности измерений параметров вибрации (виброскорость, виброперемещение), вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C | ±0,01 |
| Диапазон выходного сигнала, мА | от 4 до 20 |
| Пределы допускаемой относительной погрешности формирования выходного сигнала, % | ±5 |
| Модуль 6700M/10 | |
| Диапазон измерений сигналов ТС (в температурном эквиваленте), °С | от -55 до +150 |
| Пределы допускаемой основной абсолютной погрешности измерений сигналов ТС (в температурном эквиваленте), °C | ±2 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений сигналов ТС (в температурном эквиваленте) при изменении температуры окружающей среды от нормальных условий измерений, °С/1 °С | ±0,01 |
| Диапазон выходного сигнала, мА | от 4 до 20 |
| Пределы допускаемой приведенной погрешности формирования выходного сигнала, % (от диапазона выходного сигнала) | ±10 |
| Модуль 6700M/50JX | |
| Диапазоны измерений частоты вращения, об/мин | от 5 до 100 000 |
| Пределы допускаемой основной относительной погрешности измерений частоты вращения, % | ±0,1 |
| Пределы допускаемой дополнительной относительной погрешности измерений частоты вращения, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C | ±0,01 |
| Диапазон выходного сигнала, мА | от 4 до 20 |
| Пределы допускаемой относительной погрешности формирования выходного сигнала, % | ±5 |
Таблица 3 - Основные технические характеристики контроллеров JNJVS6700M
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации, °С | от -45 до +70 |
| Габаритные размеры, мм, не более (длинахвысотахширина) | 330х178х300 |
| Масса, кг, не более | 10 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер | JNJVS6700M | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
приведены в разделе 6 «Методы измерений» Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Стандарт предприятия № Q/JNJ 6700MC004-2022 «Контроллеры JNJVS6700M».
