| Номер в госреестре | 92111-24 |
| Наименование СИ | Преобразователи давления |
| Обозначение типа СИ | WT3000 |
| Изготовитель | Компания "SHANGHAI WELLTECH MEASUREMENT AND CONTROL ENGINEERING CO., LTD", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 13.05.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления WT3000 (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра - избыточного, абсолютного давления, разности давлений нейтральных и агрессивных газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока и цифровой выходной сигнал HART.
Принцип действия преобразователей основан на упругой деформации материала чувствительного элемента (мембраны) под воздействием давления измеряемой среды, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного тока и цифровой выходной сигнал HART.
Конструктивно преобразователи состоят из цилиндрического корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки. Преобразователи в зависимости от заказа могут иметь резьбовое соединение или фланцевое присоединение с капиллярной линией и без неё. По заказу преобразователи могут быть изготовлены с жидкокристаллическим дисплеем (ЖК-дисплеем).
Преобразователи могут отличаться метрологическими и техническими характеристиками, видами технологических присоединений к процессу, выходными сигналами и наличием ЖК-дисплея.
Преобразователи давления выпускаются в следующих модификациях:
WT3000TA и WT3000RA, предназначенные для измерений абсолютного давления;
WT3000DP, WT3000RD и WT3000LT, предназначенные для измерений разности давлений;
WT3000TG, WT3000GP и WT3000RT, предназначенные для измерений избыточного давления.
Общий вид преобразователей представлен на рисунках 1 - 5.
Заводской номер преобразователя в виде кода, состоящего из одиннадцати цифр, наносится методом гравировки на маркировочную табличку, прикрепленную на корпус.
Место нанесения заводского номера преобразователя представлено на рисунках 1, 2.
Рисунок 2 - Общий вид преобразователей разности давлений (модификации WT3000DP, WT3000RD и WT3000LT) и места нанесения заводского номера
Рисунок 1 - Общий вид преобразователей избыточного (модификации WT3000TG, WT3000GP и WT3000RT) и абсолютного (модификации WT3000TA и WT3000RA) давления и места нанесения заводского номера
Рисунок 4 - Общий вид преобразователей избыточного и абсолютного давления с фланцевым присоединением и капиллярной линией
Рисунок 3 - Общий вид преобразователей разности давлений с фланцевым присоединением

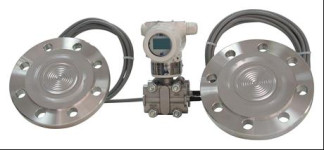

Рисунок 5 - Общий вид преобразователей разности давлений с фланцевым присоединением и капиллярной линией
Пломбирование преобразователей не предусмотрено.
Конструкция не предусматривает нанесение знака поверки на преобразователи.
Преобразователи имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО является метрологически значимым и предназначено для преобразования и передачи измеренных значений.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WTR206 |
| Номер версии ПО, не ниже | 1.0.0 |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологических характеристики
| Наименование характеристики | Значение |
| Верхний предел измерений избыточного давления, кПа 1) 2) | от 7,5 до 41370 |
| Нижний предел измерений избыточного давления, кПа 1) 2) | 0 |
| Верхний предел измерений абсолютного давления, кПа 1) 2) | от 37,4 до 2068 |
| Нижний предел измерений абсолютного давления, кПа 1) 2) | 0 |
| Верхний предел измерений разности давлений, кПа 1) 2) | от 1,5 до 2068 |
| Нижний предел измерений разности давлений, кПа 1) 2) 3) | от -2068 до 0 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности, у, % 4) 5) | ±0,2; ±0,075 |
| Вариация выходного сигнала, % | 1у1 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды, %/10 °C от диапазона измерений 5) | ±0,1 |
| Примечания: 1) Конкретный диапазон измерений, посредством указания нижнего предела измерений и верхнего предела измерений приведен в паспорте и нанесен на маркировочную табличку, прикрепленную к корпусу преобразователя. 2) По заказу, преобразователи могут быть изготовлены в других единицах измерений давления, допущенных к применению в Российской Федерации. 3) Знак «минус» для разности давлений определяется тем, в какую из камер преобразователя подается большее давление при определении разности давлений. 4) Конкретное значение указано на маркировочной табличке, прикрепленной к корпусу преобразователя и (или) в паспорте. 5) Без учета дополнительной погрешности, вызванной установкой капиллярных линий и фланцевых разделителей. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходной сигнал: - аналоговый, мА - цифровой | от 4 до 20 HART |
| Напряжение питания постоянного тока, В | от 11 до 45 |
| Номинальное напряжение питания постоянного тока, В | 24 |
| Максимальное рабочее (статическое) давление для преобразователей разности давлений, МПа, не более 1) | 32 |
| Масса, кг, не более 2) | 3,5 |
| Габаритные размеры (высота; ширина; длина), мм, не более 1) 2) | 200x130x140 |
| Нормальные условия измерений: - температура окружающего воздуха, °С: - атмосферное давление, кПа - относительная влажность окружающего воздуха, %, не более | от +15 до +25 от 84 до 106,7 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С: исполнение с ЖК-дисплеем исполнение без ЖК-дисплея - атмосферное давление, кПа - относительная влажность окружающего воздуха, %, не более | от -20 до +60 от -40 до +85 от 84 до 106,7 80 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP 67 |
| Маркировка взрывозащиты | 1Ex db IIC T4...T6 Gb X 0Ex ia IIC T4...T6 Ga X |
| Примечания: 1) Конкретные значение указывается в паспорте на преобразователь. 2) Без учета капиллярной линии и фланцевого присоединения. | |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность преобразователей
| Наименование | Обозначение | Количество |
| Преобразователи давления | WT3000 | 1 шт. |
| Паспорт | — | 1 экз. |
| Руководство по эксплуатации | — | 1 экз. на партию |
приведены в разделе 3 «Устройство и работа» Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1407 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия SHANGHAI WELLTECH MEASUREMENT AND CONTROL ENGINEERING CO., LTD, Китай.
