Фотометры ЭКОСТАБ, 92112-24

Назначение

Фотометры ЭКОСТАБ (далее - фотометры) предназначены для измерений оптической плотности жидких сред.

Описание

Принцип действия фотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект к интенсивности излучения, падающего на исследуемый объект.

Оптическая схема фотометров однолучевая. В качестве источника излучения используются светодиоды с фильтрами. Фотометры работают на четырех длинах волн: 420, 470, 520 и 620 нм.

Фотометры выпускаются в 2 моделях:  ЭКОСТАБ Lite и ЭКОСТАБ Mini,

отличающихся конструкцией, метрологическими и техническими характеристиками.

Конструктивно фотометры модели ЭКОСТАБ Lite выполнены в виде настольных приборов и состоят из измерительной ячейки, 7-дюймового сенсорного цветного дисплея, управляющей и интерфейсной плат и микропринтера. Измерительная ячейка содержит 4 пары диодов со светофильтрами и фотоприемников и отделение для круглой кюветы. Управление фотометрами осуществляется в двух режимах: с помощью сенсорного экрана и/или с помощью клавиатуры на передней части корпуса фотометра. Фотометр содержит в памяти более 50 программ для определения ХПК, аммонийного азота, общего фосфора, общего азота и тяжелых металлов, а также поддерживает возможность внесения пользовательских методик. Встроенная память позволяет сохранять результаты измерений. Фотометры модели ЭКОСТАБ Lite дополнительно оснащены встроенным микропринтером и имеют возможность подключаться к отдельно устанавливаемому персональному компьютеру.

Конструктивно фотометры модели ЭКОСТАБ Mini выполнены в виде портативных приборов и состоят из измерительной ячейки, графического дисплея и процессорной платы. Измерительная ячейка содержит 4 пары светодиодов и фотоприемников со светофильтрами и отделения для круглой кюветы. Управление фотометрами осуществляется с помощью клавиатуры на передней части корпуса фотометра. Встроенная память позволяет сохранять результаты измерений. Дополнительно фотометры модели ЭКОСТАБ Mini имеют возможность подключаться к отдельно устанавливаемому персональному компьютеру или мобильному телефону с операционной системой Android.

Анализ выполняется автоматически под управлением программного обеспечения. Результаты анализа выводятся на дисплей, сохраняются в режиме реального времени и могут быть распечатаны посредством встроенного микропринтера (для модели ЭКОСТАБ Lite) или переданы на персональный компьютер для хранения, вывода и обработки.

Для передачи данных на персональный компьютер для модели ЭКОСТАБ Lite требуется специальное программное обеспечение.

Маркировочная табличка размещена на задней панели корпуса фотометра модели ЭКОСТАБ Lite и на дне корпуса фотометра модели ЭКОСТАБ Mini. Серийный номер имеет буквенно-цифровой формат, нанесен способом лазерной печати. Общий вид фотометров представлен на рисунке 1. Место нанесения серийного номера на фотометры представлено на рисунке 2.

Пломбирование и нанесение знака поверки на средство измерений не предусмотрено.

К данному типу средств измерений относятся СИ, выпускаемые под товарным знаком «ЭКОСТАБ».

а)

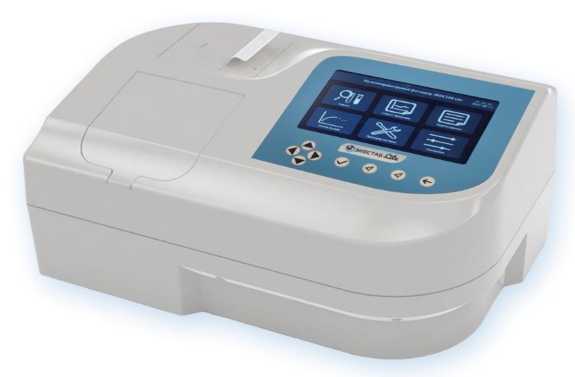

Рисунок 1 - Общий вид фотометров ЭКОСТАБ а) ЭКОСТАБ Lite; б) ЭКОСТАБ Mini

б)

а)                                                    б)

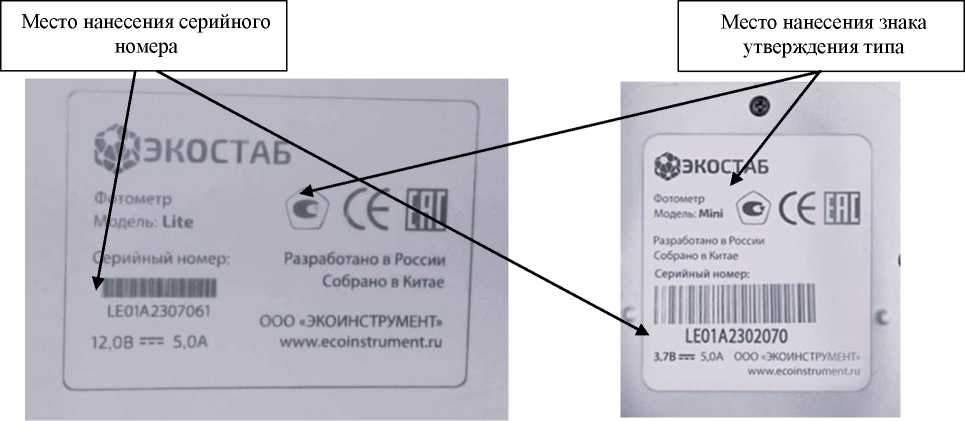

Рисунок 2 - Место нанесения серийного номера на фотометры ЭКОСТАБ а) ЭКОСТАБ Lite; б) ЭКОСТАБ Mini

Программное обеспечение

Фотометры оснащены встроенным программным обеспечением (далее - ПО), которое управляет работой фотометра, отображает результат, обрабатывает, передает и хранит полученные данные.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании их характеристик.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на маркировочную табличку методом термопечати.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 7 «Проведение анализа» Руководства по эксплуатации фотометров ЭКОСТАБ Lite и в разделе «Проведение анализа» Руководства по эксплуатации фотометров ЭКОСТАБ Mini.

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;

ТУ 26.70.23-001-51284861-2024 «Фотометры ЭКОСТАБ, модели: ЭКОСТАБ Lite и ЭКОСТАБ Mini. Технические условия».
