| Номер в госреестре | 92113-24 |
| Наименование СИ | Установка поверочная |
| Обозначение типа СИ | Тайфун |
| Изготовитель | Общество с ограниченной ответственностью "РЕОМ" (ООО "РЕОМ"), г. Калуга |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная Тайфун (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости.
Принцип действия установки основан на воспроизведении единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, автоматизированной системы измерений, управления и контроля и измерении расхода и количества жидкости в потоке средствами измерений.
Установка состоит из средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости, температуры и избыточного давления жидкости, системы хранения и подготовки жидкости, системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, двух измерительных участков, автоматизированной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой.
В качестве средств измерений массы жидкости в потоке и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости, в составе установки применяются: весовые устройства на базе весов неавтоматического действия GP (регистрационный номер 50583-12), весов неавтоматического действия HW-WP, HV-WP (регистрационный номер 66699-17), весов платформенных электронных ВП (регистрационный номер 21440-11); расходомеры-счетчики электромагнитные OPTIFLUX (далее-расходомеры) (регистрационный номер 70495-18).
В качестве средств измерений температуры жидкости установки в составе установки применяются: термометры сопротивления из платины технические ТПТ (регистрационный номер 39144-08).
В качестве средств измерений избыточного давления жидкости в составе установки применяются: манометры показывающие ТМ, ТВ, ТМВ и ТМТБ (регистрационный номер 25913-08), манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры ФТ (регистрационный номер 60168-15), манометры, мановакуумметры МТ, МВТ (регистрационный номер 23991-15).
Поверяемое средство измерений устанавливается на измерительный участок установки, посредством работы зажимного пневматического устройства и системы подачи сжатого воздуха. Жидкость посредством системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости из системы хранения и подготовки жидкости подается в гидравлический тракт рабочего контура установки, проходит через расходомеры установки, один из измерительных участков с поверяемыми средствами измерений (одновременная работа двух участков не предусмотрена), средства измерений температуры и избыточного давления жидкости установки. Далее, в зависимости от метода измерений, направляется на весовое устройство установки и/или обратно в систему хранения и подготовки жидкости.
Автоматизированная система измерений, управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает полученные значения по показаниям поверяемых средств измерений и средств измерений установки.

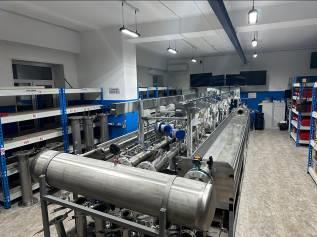

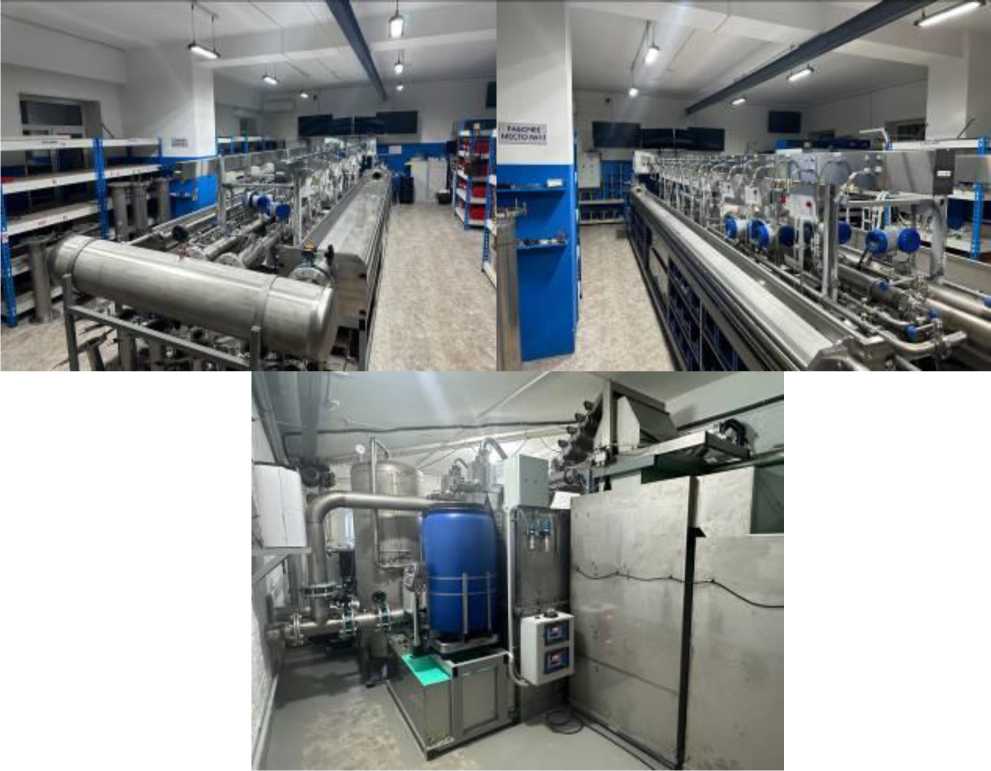

Общий вид установки представлен на рисунке 1.
Рисунок 1 - Общий вид установки
Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.

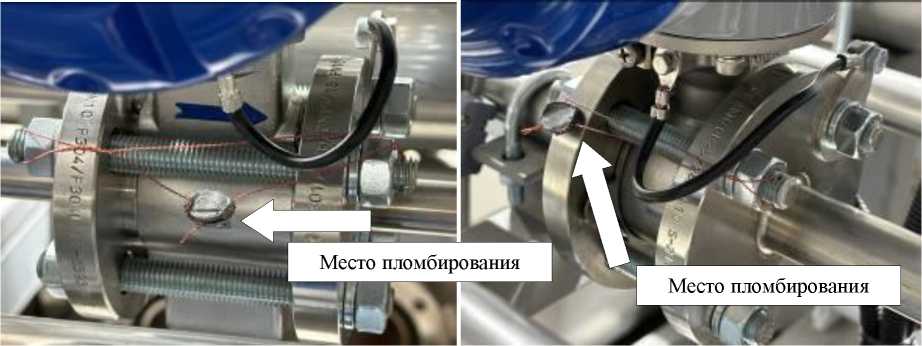

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер установки наносится в цифровом формате на маркировочные таблички в виде наклеек, закрепляемых на корпусе установки: в верхнем правом углу шкафа автоматизированной системы измерений, управления и контроля и на корпусе весового устройства.

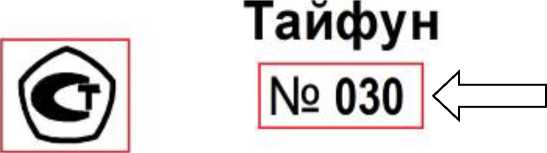

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
ООО "РЕОМ"
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение установки автономное.
Функции программного обеспечения: сбор, отображение и регистрирование
информации со средств измерений в ходе проведения калибровок и поверок, выполнение математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, управление и контроль состояния исполнительных механизмов установки, управление устройствами систем хранения и подготовки жидкости, создания и стабилизации расхода жидкости, регулирования расхода жидкости, управление автоматизированной системой измерений, управления и контроля, обеспечение диагностики.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных).
Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Тайфун-ПК |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.Х.Х1) |
| Цифровой идентификатор ПО | — |
| 1) Х - относится к метрологически незначимой части ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений (воспроизведения) массового и объемного расходов жидкости при применении в качестве средств измерений весовых устройств, т/ч (м3/ч) | от 0,01 до 400 |
| Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений расходомеров, м3/ч | от 0,01 до 550 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) массы и объема жидкости в потоке, массового и объемного расходов жидкости при применении весовых устройств, % | ±0,066 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении расходомеров, % | ±0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр поверяемых средств измерений | от DN 15 до DN 300 |
| Количество одновременно поверяемых средств измерений, шт. | от 1 до 26 |
| Измеряемая среда | жидкость (вода питьевая) |
| Температура измеряемой среды, °С | от +10 до +40 |
| Избыточное давление измеряемой среды, МПа, не более | 1,0 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38/220±22 50±1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +40 от 30 до 90 от 84 до 107 |
| Средний срок службы установки, лет Средняя наработка на отказ, ч | 15 20000 |
наносится на маркировочную табличку средства измерения и по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная | Тайфун, заводской номер 030 | 1 шт. |
| Руководство по эксплуатации | РЕОМ.407369.0520- 030РЭ | 1 экз. |
приведена в разделах 8 «Подготовка установки к работе» и 9 «Порядок работы установки» руководства по эксплуатации на установку.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
