| Номер в госреестре | 92114-24 |
| Наименование СИ | Счетчики холодной и горячей воды крыльчатые электронные |
| Обозначение типа СИ | НОРМА СВК |
| Изготовитель | Общество с ограниченной ответственностью "Норма ИС" (ООО "Норма ИС"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 14.05.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды крыльчатые электронные НОРМА СВК (далее -счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.368421 и сетевой воды, протекающей по трубопроводу при температуре от +5 до +95 °С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см2).
Принцип работы счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Поток воды попадает в корпус счетчика через фильтр во входной патрубок, далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика. Подсчёт количества оборотов производится путём анализа изменения напряжённости магнитного поля постоянного магнита, расположенного в верхней части крыльчатки. На основание измеренного количества оборотов производится расчёт прошедшего через счётчик объёма воды и индикация его на жидкокристаллическом экране в м3 и в долях м3. Показания объема воды считывается с экрана индикаторного устройства. Счетный механизм отделен от измеряемой среды немагнитной средоразделительной мембраной, герметично зафиксированной специальной прижимной гайкой через уплотнительные прокладки. В этом случае вращение крыльчатки, на оси которой установлен магнит ведущей части магнитной полумуфты, передается магнитное поле к датчикам, регистрирующим колебание этого поля, установленным в счетном механизме. Магнитная полумуфта защищена от воздействия внешнего магнитного поля антимагнитным кольцом. Датчик магнитного поля позволяет также отслеживать воздействия на счётчик внешних магнитных полей. При этом измерение прошедшего через счётчик объёма воды не прекращается, а факт воздействия внешнего магнитного поля фиксируется в журнале нештатных ситуаций.
Счетчики выпускаются в 25 модификациях в зависимости способа формирования потока, диаметра условного прохода, наличие дополнительных датчиков, наличием или отсутствием герметичной перегородки, материалов корпуса. Возможные модификации счетчиков представлены на схеме 1.
| НОРМА СВК | Х | - | Х | Х | Х |
Д - счетчик воды одноструйный; Р - счетчик воды многоструйный__
условный диаметр прохода, мм: (15), (20), (25), (32), (40), (50)_______________
(Г) - счетчик горячей воды;
(Х) - счетчик холодной воды;
(У) - счетчик воды универсальный
Материал герметичной перегородки:
(Т) - перегородка из нержавеющей стали, ( ) - перегородка из полимера______________
Исполнение интерфейса (таблица 1)
| Х | Х | Х |
| Метрологический класс счетчика: (С) - класс счетчика С; ( ) - класс счетчика А или В | ||
| Монтажная длина, мм | ||
| материал корпуса: (Ч) - чугун; (П) - полиамид композит; ( ) - латунь; (К) - металлокерамика (Ф) - фланцевое исполнение (только для модификаций СВКМ-50 и СВКС-50) | ||
Схема 1
Таблица 1 - Исполнение интерфейса
| Исполнение | Интерфейс | Примечание |
| 21 | RS-485 | Проводной интерфейс, протокол обмена ModBus. |
| 22 | M-Bus | Проводной интерфейс, протокол обмена M-Bus. |
| 31-35 | wM-Bus | Беспроводный интерфейс, диапазон частот радиосигнала от 433,075 до 434,790 МГц, либо от 864 до 869,2 МГц, протокол обмена wM-Bus, модуляция FSK |
| 41, 42, 43, 44, 45 | LoRaWan | Беспроводный интерфейс, диапазон частот радиосигнала от 864 до 869,1 МГц, протокол обмена LoRaWAN, модуляция LoRa |
| 51-55 | NB-IoT | Беспроводный интерфейс, диапазон частот радиосигнала LTE- b3, b8, b20 (1800 МГц, 900 МГц, 800 МГц) |
| 90-99 | Возможны дополнительные варианты по заказу покупателя |
Счётчики моделей НОРМА СВКД являются одноструйными, счётчики моделей НОРМА СВКР являются многоструйными.
Счетчики могут комплектоваться импульсным выходом (в том числе с определением обратного хода); оптопортом; цифровым выходом RS-485, М-Bus; беспроводным интерфейсом (радиоканал, работающий на частотах: 868,95 МГц для Wireless MBUS; 864,0-865,0 МГц; 866,0 - 868,0 МГц; 868,7-869,2 МГц для LoRaWan; 868,8 МГц для XNB; 453—457,4 МГц, 463—467,4 МГц, 791—820 МГц, 832—862 МГц, 880 890 МГц, 890—915 МГц, 925—935 МГц, 935—960 МГц, 1710—1785 МГц, 1805 1880 МГц, 1920—1980 МГц, 2110—2170 МГц, 2500—2570 МГц и 2620 2690 МГц для NB-IoT. Либо любой не лицензируемый диапазон частот по протоколам передачи данных Wireless MBUS, LoRaWAN, NB-IoT, XNB, NB-FI, LPWA (NB-IoT), GSM/3G (в зависимости от исполнения)), а также, другими вариантами дистанционной передачи показаний в соответствии с требованием заказчика.
Счетчики, укомплектованные одним из вариантов дистанционной передачи данных, могут использоваться в качестве основного элемента системы дистанционного сбора данных по индивидуальному потреблению ГВС и ХВС в многоквартирных домах, УК, ТСЖ, малых государственных и коммерческих учреждениях, школах, детских садах, медицинских учреждениях, СНТ, коттеджных поселках, ИЖС и коммерческой недвижимости для создания автоматической системы коммерческого учета водопотребления. Логотип типа протокола передачи данных наносится на лицевую часть счётного механизма.
Счетчики могут быть универсальными, предназначенными для установки на трубопроводах как холодной, так и горячей воды. При этом в обозначении счётчика указывается буква «У».
В счетчиках воды может применяться герметичная перегородка между корпусом и счетным механизмом из следующих материалов:
- нержевеющая сталь (обозначение «Т»);
- полимер (дополнительное обозначение отсутствует);
- перегородка отсутствует (обозначение «М»).
Счетчики моделей, не имеющих герметичной перегородки, оснащены защитой магнитной муфты от воздействия внешнего магнитного поля и имеют исполнения корпуса из следующих материалов:
- окрашенный чугун, корпус красного или синего цвета (обозначение «Ч»);
- окрашенная металлокерамика, корпус красного или синего цвета (обозначение «К»);
- полимерный композит полиамидной группы (ULTRAMID и др.) с армирующим наполнением (обозначение «П»);
- латунь ЛС-59 с покрытием хромом или краской (дополнительное обозначение отсутствует).
Счётчики моделей НОРМА СВКД-50, и моделей НОРМА СВКР-50 и их модификации могут иметь фланцевое исполнение, в обозначение появляется буква - Ф.
Конструктивное устройство счётчика обеспечивает защиту от несанкционированного доступа к регулирующему устройству и конструкции счётчика с помощью неразъёмного пластикового кольца, или специального крепления счётного механизма к корпусу без кольца, но исключающего возможность скрытого несанкционированного вмешательства в работу счётчика, или разъёмного кольца для пломбировки, или латунной прижимной гайки, имеющей место для пломбировки.
Получить доступ к регулирующему устройству и конструкции счётчика без видимого повреждения неразъёмного кольца или специального крепления без кольца невозможно, поэтому они выполняют функцию защитной пломбы.
Нанесение знака поверки для счетчиков, имеющих неразъёмное пластиковое кольцо, или специального крепления счётного механизма к корпусу без кольца, не предусмотрено. Нанесение знака поверки для счетчиков, имеющих разъемное кольцо, соединяющее корпус счетчика и счетный механизм, осуществляется давлением на пломбу, навешиваемую на внешнюю сторону счетчика с применением проволоки, пропущенное сквозь отверстия в кольце. Нанесение знака поверки для счетчиков, имеющих латунную прижимную гайку, осуществляется давлением на пломбу, навешиваемую на внешнюю сторону счетчика с применением проволоки, пропущенное сквозь отверстие в прижимной гайке, которая соединяет корпус и счетный механизм и отверстие в головке защитного болта, которой ограничивает доступ к регулировочному винту.
Знак утверждения типа наносится на лицевую панель корпуса счетчика. Заводские номера счетчиков НОРМА СВКД имеют цифровой формат и наносятся на переднюю панель счетчика методом фотолитографии или другим способом, не ухудшающим качество.
Заводские номера счетчиков НОРМА СВКР имеют буквенно-цифровой формат и наносятся методом лазерной гравировки на крышку измерительной камеры.

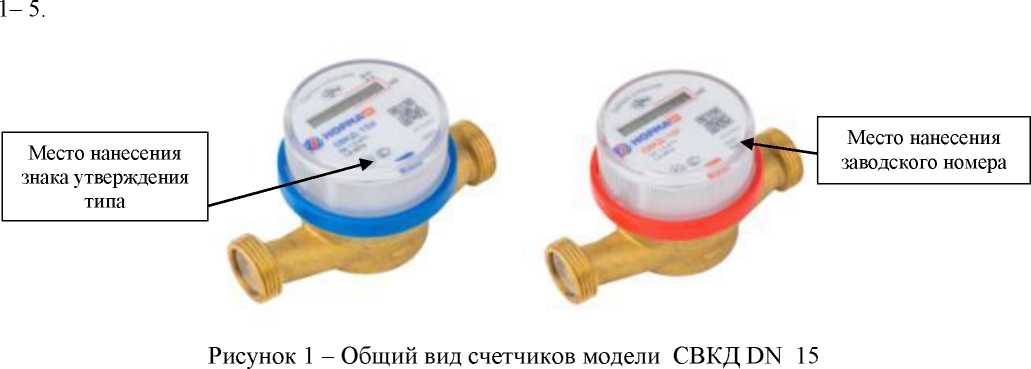

Общий вид средства измерений с указанием места расположения заводского номера, нанесения знака утверждения типа и места нанесения знака поверки представлены на рисунках

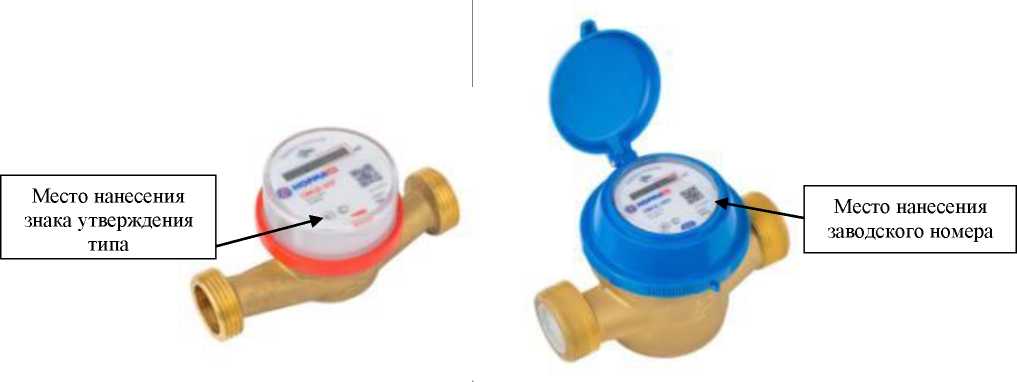

Рисунок 2 - Общий вид счетчиков модели СВКД DN 15 имеющих специальное разъемное кольцо для пломбировки
Рисунок 3 - Общий вид счетчиков модели СВКД DN 20 - 50
Место нанесения заводского номера
Место нанесения знака утверждения типа

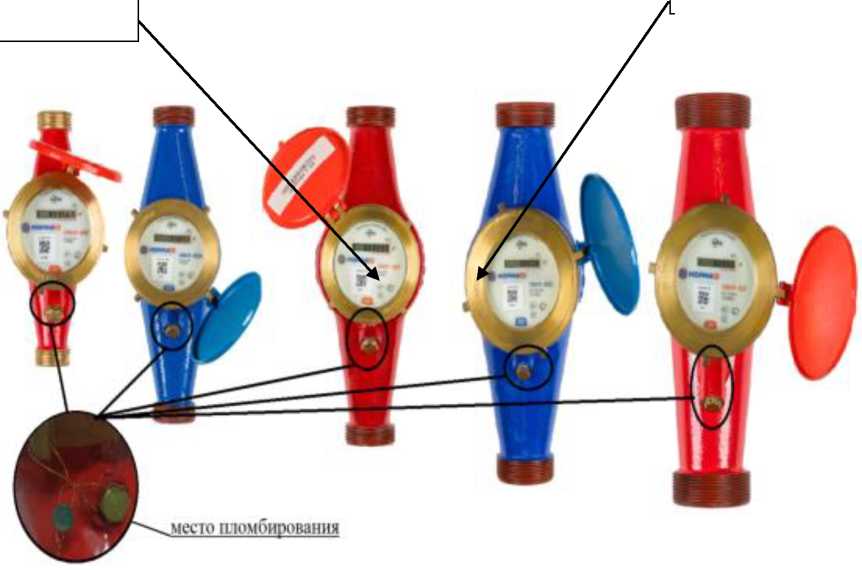

Рисунок 3 - Общий вид счетчиков модели СВКР
Счетчик имеет встроеное программное обеспечение (далее - ПО), которое записывается в энергонезависимую память электронного счетного устройства при изготовлении.
Конструкция счётчиков исключает возможность не санкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики счётчиков нормированы с учётом влияния ПО.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные(признаки) | Значение | ||
| Идентификационное наименование ПО | Proteus.108 | Proteus.118 | SVKD.103 |
| Номер версии (идентификационный номер) ПО | 0108 | 0118 | 0103 |
| Цифровой идентификатор ПО | 7C05 | 16Eb | 1D23 |
| Алгоритм вычислителя контрольной суммы исполнительного кода | CRC16 | CRC16 | CRC16 |
Уровень защиты ПО и измерительной информации «высокий» в соответствии с пунктом 4.3 Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN50* | |
| Объемный расход воды (Q), м3/ч: - минимальный Qmin: класс А класс В класс С - переходный Qt: класс А класс В класс С - номинальный qn - максимальный Qmax | 0,06 0,03 0,015 0,15 0,12 0,023 1,5 3,00 | 0,10 0,05 0,025 0,25 0,20 0,038 2,5 5,0 | 0,14 0,07 0,035 0,35 0,28 0,053 3,5 7,0 | 0,24 0,12 0,06 0,6 0,48 0,09 6,0 12,0 | 0,40 0,20 0,10 1 0,80 0,15 10,0 20,0 | 0,90 0,30 0,15 3 1,2 0,30 15 30 | 0,90 0,30 0,15 3 1,2 0,30 15 30 | |
| Порог чувствительности, м3/ч класс А класс В класс С | 0,03 0,015 0,01 | не более 0,5^Qmin | ||||||
| Емкость счетного устройства, м3 | 99999,9999 (рабочий режим) 9999,99999 (в режиме поверки) | 999999,999 (рабочий режим) 99999,9999 (в режиме поверки) | ||||||
| Цена деления младшего разряда счетного устройства, м3 | 0,0001 | 0,001 | ||||||
| Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне расходов, %: Qmin < Q < Qt Qt (включ.) < Q < Qmax | ±5 ±2 | |||||||
* Фланцевое исполнение
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||||||
| Максимальное рабочее давление, МПа | 1,6 | |||||||
| Потеря давления при Qmax, не более, МПа | 0,1 | |||||||
| Напряжение элемента питания постоянного тока, В | 3,0 (3,6) | |||||||
| Температура окружающей среды, °С | от 5 до 50 | |||||||
| Относительная влажность при температуре 35 °С, % | до 80 | |||||||
| Диапазон рабочих температур воды, °С: для счетчиков холодной воды для счетчиков горячей воды для универсальных моделей | от +5 до +50 от +5 до +95 от +5 до +95 | |||||||
| Счётчики модели Н | ОРМА СВКД | |||||||
| Габаритные размеры, мм, не более: - длина - высота - ширина | 110 (80) 82 76 | 130 82 76 | 162 90 76 | 162 125 102 | 250 125 102 | 260 125 102 | 260 160 160 | |
| Масса счетчика, кг не более | 0,66 | 0,78 | 1,92 | 3,2 | 3,3 | 4,1 | 7,1 | |
| Счётчики модели 1 | [ОРМА СВКР | |||||||
| Габаритные размеры, мм, не более: - длина - высота - ширина | 165 103 83 | 190 106 86 | 260 120 104 | 260 125 104 | 300 155 120 | 300 160 160 | 300 160 160 | |
| Масса счетчика не более, кг | 0,66 | 0,78 | 2,20 | 3,2 | 4,5 | 11,2 | 12 | |
наносится на лицевую панель счетчика методом фотолитографии или другим способом, не ухудшающим качество, в верхний правый угол титульного листа паспорта типографским способом.
Таблица 3 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик холодной и горячей воды крыльчатый электронный НОРМА СВК | В зависимости от модификации | 1 шт. |
| Счетчики холодной и горячей воды крыльчатые электронные НОРМА СВК. Паспорт | 26.51.63-005-35481131-2023 ПС | 1 экз. |
| Счетчики холодной и горячей воды крыльчатые электронные НОРМА СВК. Руководство по эксплуатации | 26.51.63-005-35481131-2023 РЭ | 1 экз. |
| Упаковка | - | 1 шт. |
| Комплект монтажных частей и принадлежностей | - | Определяется договором на поставку |
приведены в эксплуатационном документе 26.51.63-005-35481131-2023 ПС, в разделе 4.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.63-005-35481131-2023 «Счетчики холодной и горячей воды крыльчатые электронные НОРМА СВК. Технические условия».
