| Номер в госреестре | 92117-24 |
| Наименование СИ | Расходомеры дифференциальные |
| Обозначение типа СИ | ВТВ-В |
| Изготовитель | "Bitobar Technology Co., Ltd", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 14.05.2029 |
| МПИ (интервал между поверками) | 4 года - при измерении расхода газа, 5 лет - при измерении расхода жидкости |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры дифференциальные ВТВ-В (далее - расходомеры) предназначены для измерений объемного расхода жидкостей и газов.
Принцип действия расходомеров основан на измерении разности давлений между полным давлением потока измеряемой среды и статическим давлением, возникающим при обтекании потоком измеряемой среды напорной осредняющей трубки. Разница давлений пропорциональна расходу измеряемой среды.
Расходомеры состоят из первичного преобразователя расхода и вторичного преобразователя, которые соединены между собой кабелем. Первичный преобразователь расхода состоит из напорной осредняющей трубки и преобразователя давления измерительного 3051 модели С (далее - преобразователь давления), зарегистрированного в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФОЕИ) под номером: 14061-15, токовый выход которого несет информацию об измеренной разности давлений.
Вторичный преобразователь представляет собой устройство в пластиковом корпусе с жидкокристаллическим дисплеем и клавишами, выполняющее функцию вычисления объемного расхода на основе сигналов от первичного преобразователя, формирует выходные аналоговые и цифровые (RS485 и RS232) сигналы, хранит данные о накопленном объеме в энергонезависимой памяти, выводит информацию на индикатор.
Общий вид расходомеров представлен на рисунке 1. Серийный номер расходомеров наносится в буквенно-цифровом формате на напорную осредняющую трубку методом лазерной гравировки, а также в цифровом формате типографским методом на самоклеящуюся этикетку, которая наносится на вторичный преобразователь, как показано на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено. Места пломбирования для защиты от несанкционированного доступа не предусмотрены.

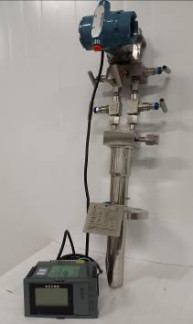

Рисунок 1 - Общий вид расходомеров
Место нанесения серийного номера
50/60HZ sil2
Accuracy: 0.2%
Power:
AC100-240V
ISO9001 С€
Product Code: /
BTB-A-6602R-A-2-A-11D1 2P
Input Measuring Range: 4'20mA/0~1000 / .
Serial Number: / vCJ
шнеке V—J
iimhiinii midi mini
Рисунок 2 - Место нанесения серийного номера
Место нанесения знака утверждения типа
Расходомеры имеют встроенное программное обеспечение (далее - ПО). ПО является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО обеспечивает обработку измерительной информации, отображение измерительной информации на жидкокристаллическом дисплее, обмен информацией с внешними устройствами.
ПО разделено на метрологически значимую и метрологически незначимую части.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LMF |
| Номер версии (идентификационный номер) ПО, не ниже | V2.XX |
| Примечание: Х - принимает значения одной цифры или набора арабских цифр и не относится к метрологически значимой части ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диаметр условного прохода трубопровода Ду, мм | от 15 до 1600 |
| Диапазон измерений объемного расхода, м3/ч - жидкости - газа (при рабочих условиях) | от 0,6 до 72000 от 1,272 до 500000 |
| Основная приведенная к диапазону измерений погрешность преобразователя давления измерений перепада давлений, не более % | ±0,075 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности вторичного преобразователя при преобразовании токового сигнала в значение физической величины, % | ±0,2 |
| Пределы допускаемой основной абсолютной погрешности вторичного преобразователя при преобразовании сопротивления в значение температуры, °С | ±0,3+0,00211) |
| Пределы допускаемой основной относительной погрешности измерений объемного расхода жидкости в динамическом диапазоне 1:5, %2) | ±1 |
| Пределы допускаемой основной относительной погрешности измерений объемного расхода газа при рабочих условиях в динамическом диапазоне 1:5, %2) | ±1 |
| Пределы допускаемой дополнительной приведенной (от настроенного диапазона измерений) погрешности преобразователя давления, вызванной отклонением температуры окружающего воздуха от нормальных условий (от +21 до +25 °С), % на каждые 10 °С4) | от ± 0,027 до ± 2,6973) |
| Примечание: Относительная погрешность измерения объемного расхода в динамическом диапазоне 1:5 без учета погрешности определения плотности и диаметра измерительного трубопровода. 1) Измеренная температура, °С | |
продолжение таблицы 2______________________________________________________________
2) Без учета погрешности определения плотности измеряемой среды и дополнительной приведенной (от настроенного диапазона измерений) погрешности преобразователя давления, вызванной отклонением температуры окружающего воздуха от нормальных условий (от +21 до +25 °С)
3) В зависимости от диапазона измерений преобразователя давления
4) Дополнительная погрешность для температурного диапазона от -40 до +85 °С. В диапазоне температур от -60 до -40 °С не включ. дополнительная погрешность, вызванная отклонением температуры окружающего воздуха от нормальных условий, увеличивается в 3 раза.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальное рабочее давление измеряемой среды, МПа | 31 |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В | от 19 до 30 от 115 до 230 |
| Потребляемая мощность, Вт, не более | 20 |
| Габаритные размеры вторичного преобразователя, мм, не более: - высота - ширина - длина | 200 200 260 |
| Габаритные размеры первичного преобразователя, мм, не более: - высота - ширина - длина | 350 350 2700 |
| Масса первичного преобразователя, кг, не более | 100 |
| Условия эксплуатации первичного преобразователя: - температура измеряемой среды, °С - температура окружающей среды, °С - относительная влажность воздуха при 35 °С, %, не более - атмосферное давление, кПа | от -70 до +600 от -40 до +85 (от -60 до +85)1) 98 от 84 до 107 |
| Условия эксплуатации вторичного преобразователя: - температура окружающей среды, °С - относительная влажность воздуха при 35 °С, %, не более - атмосферное давление, кПа | от 0 до +50 85 от 84 до 107 |
| Маркировка взрывозащиты первичного преобразователя | Ga/Gb Ex db IIC T4 X |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 60000 |
| 1) При условии использования преобразователя давления, изготовленного по специальному заказу. | |
на титульный лист паспорта и руководства по эксплуатации расходомера типографским способом и на вторичный преобразователь методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер дифференциальный | ВТВ-В | 1 шт. |
| Паспорт | — | 1 экз. |
| Руководство по эксплуатации | — | 1 экз. |
| Комплект эксплуатационных документов на средства измерений, входящих в состав первичного преобразователя расхода | — | Согласно комплекту поставки составных частей |
приведены в разделе «Установка параметров приборов» руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Техническая документация «Bitobar Technology Co., Ltd», Китай.
