| Номер в госреестре | 92118-24 |
| Наименование СИ | Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой |
| Обозначение типа СИ | ICP |
| Изготовитель | Jiangsu Skyray Instrument Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 14.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой ICP (далее -спектрометры) предназначены для измерений содержания различных элементов в водных растворах, природных и сточных водах, технологических растворах, продуктах питания, фармацевтических препаратах, почвах, металлах и сплавах, геологических пробах, рудах, концентратах, керамиках и стеклах, пластиках, нефти и нефтепродуктах, смазочных маслах и в других жидких и твёрдых веществах и материалах.
Принцип действия спектрометров основан на использовании индуктивно-связанной плазмы (ИСП), возбуждаемой высокочастотным электромагнитным полем, для разделения компонентов пробы с последующим детектированием и обработкой аналитических сигналов с помощью программного обеспечения. Определение уровня эмиссии атомов и ионов, образующихся при попадании пробы в ИСП, а также содержание элементов осуществляется при помощи градуировочных графиков.
Конструктивно спектрометры представляют собой настольные лабораторные приборы, состоящие из системы ввода пробы (распылительная камера, распылитель, перистальтический насос); источника индуктивно-связанной плазмы (твердотельный высокочастотный генератор, индуктор, плазменная горелка); системы регистрации и системы управления (персональный компьютер с устанавливаемым программным обеспечением).
Спектрометры выпускаются в 3 моделях: ICP2060T, ICP3000, ICP3200, которые
отличаются между собой системой регистрации, метрологическими и техническими характеристиками.
Оптическая система спектрометра ICP2060T состоит из монохроматора Черни-Тернера и регистрирующего устройства на основе фотоэлектронного умножителя CR293/R3896. Оптическая система спектрометров ICP3000, ICP3200 включает полихроматор Эшелле и CID детектор. Модели ICP2060T и ICP3000 имеют радиальное наблюдение плазмы, модель ICP3200 имеет двойное наблюдение плазмы: аксиальное и радиальное.
Маркировочная табличка с серийным номером размещается на правой боковой стенке спектрометра в правом верхнем углу. Серийный номер имеет цифро-буквенный формат, нанесен типографским способом.
Пломбирование и нанесение знака поверки на спектрометры не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и к местам настройки (регулировки).
Общий вид спектрометров представлен на рисунке 1. Место нанесения серийного номера представлено на рисунке 2.

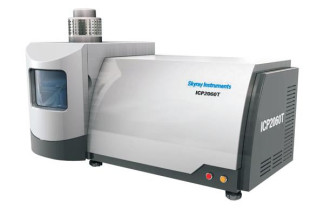

а) спектрометр модели ICP2060T
б) спектрометр модели ICP3000 и ICP3200
Рисунок 1 - Общий вид спектрометров атомно-эмиссионных с индуктивно-связанной плазмой ICP
Рисунок 2 - Место нанесения серийного номера
Спектрометры оснащаются программным обеспечением ICP, которое управляет работой спектрометров и отображает, обрабатывает и хранит полученные данные. Программным образом осуществляется настройка спектрометра, сбор и обработка данных, поступающих с приемника излучения спектрометра; создание и хранение файлов методов измерений и файлов измерений; градуировка спектрометра и вычисление результатов измерений; сохранение результатов измерений на жестком диске персонального компьютера; создание отчетов по результатам измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Skyray ICP |
| Номер версии (идентификационный номер) ПО | не ниже 2.0.2 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модели | ||
| ICP2060T | ICP3000 | ICP3200 | |
| Предел обнаружения элементов (по критерию 3о), мкг/дм3, не более - марганца (Mn, 1=257,610 нм) аксиальное наблюдение | - | - | 0,5 |
| радиальное наблюдение | 10 | 1,0 | 1,0 |
| - бария (Ba, 1=455,403 нм) аксиальное наблюдение | - | - | 0,2 |
| радиальное наблюдение | 3 | 0,5 | 0,5 |
| - цинка (Zn, 1=213,856 нм) аксиальное наблюдение | - | - | 0,5 |
| радиальное наблюдение | 10 | 1,0 | 1,0 |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала1), % | 1,5 | 1,0 | 0,5 |
1) Для аксиального и радиального наблюдения по контрольному раствору с массовой концентрацией цинка 1000 мкг/дм3
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модели | |
| ICP2060T | ICP3000, ICP3200 | |
| Спектральный диапазон, нм | от 190 до 8001) 150 до 9502) | от 140 до 950 |
| Спектральное разрешение на длине волны около 200 нм, нм, не более | 0,0151) 0,0302) | 0,007 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±10 50/60 | |
| Потребляемая мощность, ВА, не более | 1600 | |
| Габаритные размеры, мм, не более: - ширина - длина - высота | 820 1600 900 | 840 1300 740 |
| Масса, кг, не более | 250 | 230 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +30 70 | |
| 1) для дифракционной решетки 3600 штрихов 2) для дифракционной решетки 2400 штрихов | ||
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Спектрометр атомно-эмиссионный с индуктивно-связанной плазмой | ICP2060T, ICP3000, ICP3200 | 1 шт. |
| Персональный компьютер | ПК | 1 шт.1) |
| Система охлаждения | - | 1 шт.1) |
| Система подачи проб | - | 1 шт.1) |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| 1) По заказу | ||
приведены в главе 5 «Работа с прибором» и главе 6 «Инструкция по использованию программного обеспечения» Руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Техническая документация «Jiangsu Skyray Instrument Co., Ltd», Китай
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменения в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148».
