| Номер в госреестре | 92134-24 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | WZP |
| Изготовитель | "Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 17.05.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые WZP (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или гильзы.
Принцип действия термопреобразователей основан на зависимости электрического сопротивления первичного чувствительного элемента (ЧЭ) от измеряемой температуры.
ТС серии WZP изготавливаются следующих моделей: WZPJ, WZPK, WZPL, WZPM, WZPN, WZPO, WZPP, которые отличаются друг от друга конструктивным исполнением. Схема составления условного обозначения Тс в зависимости от исполнения приведена в таблице 1.
Тс модели WZPK имеют разборную конструкцию и состоят из сменной измерительной вставки, соединительной головки и защитной арматуры или без неё. ТС модели WZPL представляют собой измерительные вставки с клеммной площадкой, выполненной из бакелитовой пластины или керамики.ТС модели WZPM представляют собой измерительные вставки с платформой с керамической клеммной колодкой.ТС модели WZPN представляют собой измерительные вставки с кабельным выводом.ТС модели WZPO представляют собой измерительные вставки в гибкой металлической армированной защитной оболочке. ТС модели WZPP представляют собой измерительные вставки с платформой для клеммной колодки или измерительного преобразователя.
Измерительная вставка состоит из одного, двух или трех платиновых чувствительных элементов (далее - ЧЭ) с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по ГОСТ 8.461-2009 (МЭК 60751), помещенных в защитный чехол (оболочку) из коррозионностойкой жаропрочной стали 1Cr18Ni9Ti или жаропрочной высоколегированной стали. Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 3-х и 4-х проводная. ТС моделей WZPJ комплектуются измерительным
преобразователем утвержденного типа (далее по тексту - ИП). В зависимости от модели и изготовителя ИП, установленного на ТС, внешний вид ИП ТС модели WZPJ может отличаться от приведенного на рисунке 1 ж).
Защитная головка изготавливается из алюминиевого сплава. Защитная арматура ТС выполнена из коррозионностойкой жаропрочной стали 1Cr18Ni9Ti и предназначена для защиты измерительной вставки от механических, абразивных или коррозионных воздействий измеряемой среды, имеет конструктивные исполнения, различающиеся видом присоединения к объекту измерения и формой. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. ТС модели WZPK изготавливаются во взрывозащищенном исполнении с видами взрывозащиты «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка».
Таблица 1 - Схема составления условного обозначения ТП
| Термопреобразователи сопротивления платиновые WZP □ □ - □ □ □ 1 2 3 4 5 | |
| 1. Конструктивное исполнение ТП | |
| К | С защитной головкой |
| J | С установленным измерительным преобразователем (утвержденного типа) |
| L | С клеммной площадкой из бакелитовой пластины или керамики |
| M | С платформой с керамической клеммной колодкой |
| N | С кабельным выводом |
| O | C гибкой металлической армированной защитной оболочкой |
| P | C платформой для клеммной колодки или измерительного преобразователя |
| 2. Количество ЧЭ | |
| Не указывается | 1 ЧЭ |
| 2 | 2 ЧЭ |
| 3 | 3 ЧЭ |
| 3. Тип монтажной установки | |
| 1 | Без фиксатора |
| 2 | Фиксирующая резьба |
| 3 | Резьба с креплением |
| 4 | Фиксирующий фланец |
| 5 | Фланец с креплением |
| 4. Тип исполнения | |
| 4 | Взрывозащищенное исполнение |
| 1 | Не взрывозащищенное исполнение |
| 5. Диаметр защитного чехла (гильзы), мм | |
| 0 | < 16 |
| 1 | от 16 до 25 |
| 2 | > 25 |

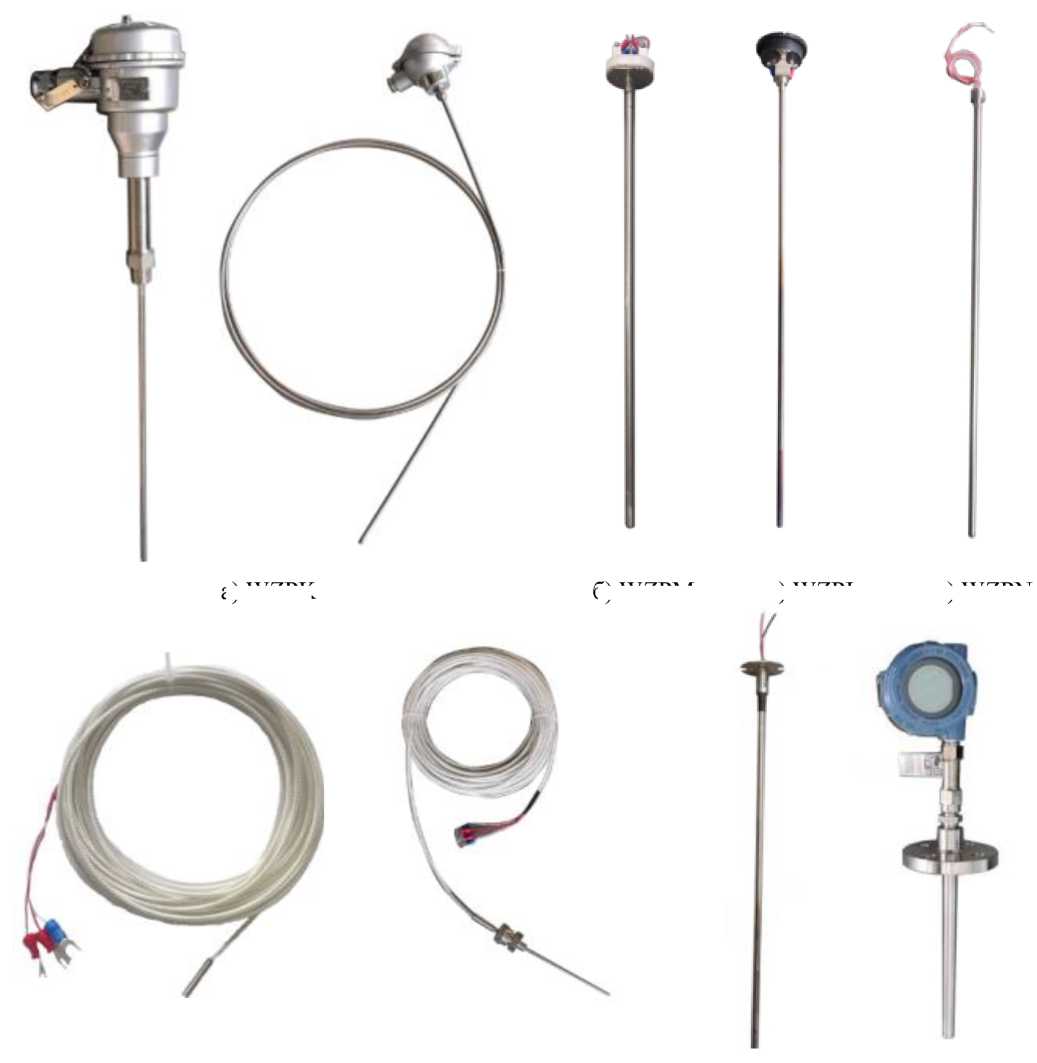

Фотографии общего вида ТС приведены на рисунке 1. Места нанесения заводского номера приведены на рисунке 2.

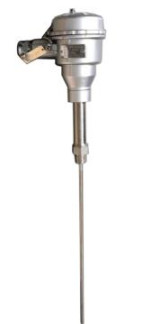

а) WZPK
б) WZPM
д) WZPO
е) WZPP
ж) WZPJ
Рисунок 1 - Общий вид термопреобразователей серии WZP
в) WZPL
г) WZPN

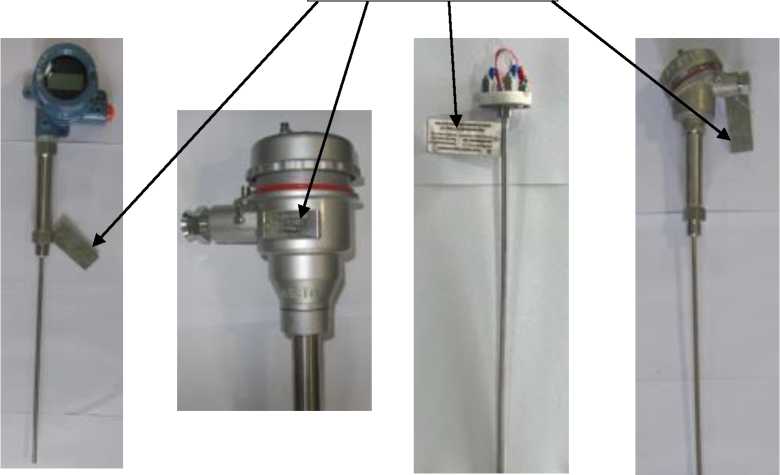

Место нанесения заводского номера
Рисунок 2 - Общий вид ТС с указанием мест нанесения заводского номера
Пломбирование ТС не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр и английских букв, указан на маркировочной табличке, прикрепленной к защитной головке ТС, и/или на металлическом шильдике, прикрепленном (в зависимости от модели ТС) или к корпусу, или к кабельному выводу, или к удлинительным проводам ТС. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.
Метрологические и технические характеристики ТС приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики ТС
| Наименование характеристики | Значение |
| Диапазон измерений температуры ТС в зависимости от типа ЧЭ(1), °С - тонкопленочный - проволочный | от -50 до +400 от -196 до +500 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по ГОСТ 6651-2009 | А, В |
| Наименование характеристики | Значение |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от типа ЧЭ, класса допуска и диапазона измеряемых температур (допуск) по ГОСТ 6651-2009(2), оС: - для тонкопленочных ЧЭ - класс А - класс В - для проволочных ЧЭ - класс А - класс В | ±(0,15 + 0,002•I1|) (от -30 до +300 ОС); ±(0,30 + 0,005 •I 11) (от -50 до +400 °С) ±(0,15 + 0,002•I11) (от -50 до +450 °С); ±(0,30 + 0,005 •I 11) (от -196 до +500 °С) |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С, МОм, не менее | 100 |
| Диаметр измерительной вставки, мм | 3; 4; 5; 6; 8; 10; 12 |
| Диаметр защитной арматуры, мм | от 4,0 до 48,0 |
| Длина монтажной части ТС, мм | от 15 до 100000 |
| Маркировка взрывозащиты | 1Ex db IIC Т6...Т1 Gb Х 0Ex 1а IIC Т6...Т1 Gа X Ex tb IIIC T80C Db X |
| Диапазон температур окружающего воздуха ТС в зависимости от конструктивного исполнения, °С - для ТС без соединительной головки - для ТС с соединительной головкой - для ТС с соединительной головкой с ИП | от -40 до +80 (от -60 до +80 по спец. заказу) от -40 до +120 (от -60 до +120 по спец. заказу) в соответствии с температурой окружающего воздуха в ОТ на ИП |
| Масса, кг | от 0,03 до 50 (в зависимости от модели и исполнения ТС) |
| Средняя наработка до отказа, ч, не менее | 40000 |
| Средний срок службы ТС, лет, не менее | 5 |
| Примечания: (1) Рабочий диапазон измерений температуры конкретного ТС находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТС и приведен в паспорте на изделие. Для ТС модели WZPJ, комплектующихся ИП утвержденного типа, поверка проводится в настроенном диапазоне измерений, лежащим внутри полного диапазона измерений ТС с ИП, но не менее нормированного минимального интервала измерений ИП (при наличии), указанного в ОТ на ИП. (2) Предел допускаемой основной погрешности ТС и ИП ( А, °С) вычисляются по формуле A = ±J (А ИП )2 + (А ТС )2 А ТС ~ _ игу/ v ИП ТС , где ТС - отклонение от НСХ (в температурном эквиваленте) ТС, °С, АИП - предел допускаемой основной погрешности ИП, приведенный в ОТ на ИП. | |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность ТС
| Наименование | Обозначение | Кол-во | Примечание |
| Термопреобразователь сопротивления платиновый | WZP | 1 шт. | модель в соответствии с заказом |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. | на партию однотипных ТС при поставке в один адрес |
| Паспорт | - | 1 экз. | - |
| Защитная гильза | - | 1 шт. | по дополнительному заказу |
приведены в разделе «Проведение измерений» паспорта.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия фирмы-изготовителя «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd.», Китай.
