| Номер в госреестре | 92139-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | VIS WI |
| Изготовитель | "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Австрия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока VIS WI (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока - это трансформаторы внутренней установки, которые размещены в РУ 110 кВ. Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтная часть оборудования РУ 110 кВ. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока VIS WI зав. № 100441240, 100441242, 100441241, 100441207, 100441218, 100441223, 100441220, 100441214, 100441208, 110727520, 110727523, 110727524.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифрового обозначения.

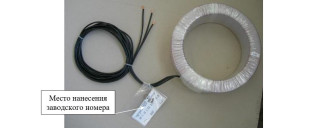

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | ||
| 100441240, 100441242, 100441241, 100441207, 100441218, 100441223 | 100441220, 100441214, 100441208 | 110727520, 110727523, 110727524 | |
| Номинальный первичный ток 11ном, А | 2000; 1000 | 2000 | 400 |
| Номинальный вторичный ток Ъном, А | 1 | 1 | 1 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток | 0,2S | 0,2S | 0,2S |
| по ГОСТ 7746 для измерений и учета | |||
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\Л | 60; 30 | 60 | 5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | VIS WI | 1 шт. |
| Паспорт | VIS WI | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
