| Номер в госреестре | 92146-24 |
| Наименование СИ | Титраторы потенциометрические |
| Обозначение типа СИ | 905 Titrando |
| Изготовитель | "Metrohm AG", Швейцария |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Титраторы потенциометрические 905 Titrando (далее - титраторы) предназначены для измерения объема титранта, pH, электродвижущей силы (ЭДС), температуры, молярной концентрации компонентов в водных и неводных растворах.
Принцип действия титраторов основан на непрерывном измерении сигнала, поступающего с электродов, помещенных в анализируемый раствор ячейки для титрования, при добавлении титранта до достижения точки эквивалентности.
Молярная концентрация компонентов рассчитывается по результатам измерения объема титранта, израсходованного на титрование титруемого раствора.
Конструктивно титраторы состоят из основного блока, мешалки, дозирующих бюреток, привода дозирующей бюретки, автободатчика проб. Титраторы могут использоваться с автоподатчиком проб и без него.
Основной блок осуществляет управление процессом титрования, выбор режима и метода титрования, выполнение необходимых вычислительных процедур, отображение результатов на дисплее, хранение информации, вывод информации на внешний носитель или компьютер, управление внешними устройствами.
Титраторы управляются с компьютера через USB порт с использованием программного обеспечения.
Режимные параметры, способы обработки задаются при помощи клавиатуры. Титраторы снабжены жидкокристаллическим дисплеем, на котором отображаются параметры, текущие результаты измерений и архивные результаты измерений.
Титраторы оснащены интерфейсами для подключения считывателя штрих-кодов, принтера и электронных весов.
Титраторы имеют встроенную память для хранения параметров титрования и результатов измерений. Данные из памяти могут быть выведены на дисплей, записаны на внешний носитель информации или отправлены на компьютер и распечатаны.

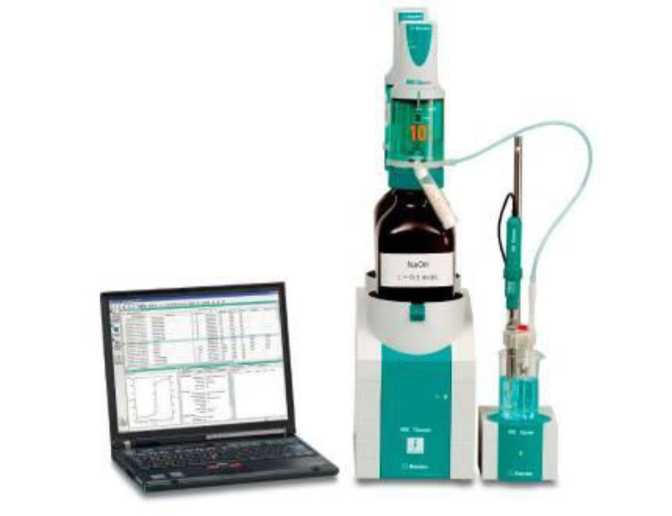

Общий вид титратора представлен на рисунке 1.
Рисунок 1 — Общий вид титратора потенциометрического 905 Titrando
Корпус титраторов изготовлен из пластика. Разные части титратора окрашены в серый и зеленый цвета.
Пломбирование титраторов не предусмотрено.
Нанесение знака поверки на титраторы не предусмотрено.
Ограничение доступа к настройке (регулировке) средства измерений осуществляется в программном обеспечении (ПО).
Заводской номер (цифровое обозначение, однозначно идентифицирующее каждый экземпляр средств измерений) указан на маркировочной табличке, расположенной на задней стенке корпуса. Заводской номер нанесен на маркировочную табличку методом лазерной печати. Место нанесения заводского номера приведено на рисунке 2.
и?е«
Рисунок 2 - Место нанесения заводского номера титраторов потенциометрических 905 Titrando
К титраторам данного типа относятся титраторы потенциометрические 905 Titrando с зав. №№ 1905001042318, 1905002040363, 1905002040354, 1905002040380, 1905002040360
Титраторы оснащены встроенным и внешним программным обеспечением (далее - ПО), предназначенным для управления работой титратора и процессом измерений. ПО осуществляет функции сбора, передачи, обработки, хранения, представления измерительной информации и автоматизацию процессов измерений. Встроенное ПО - на основе установленного в основной блок микроконтроллера, которое записывается в память титратора при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация встроенного ПО не предусмотрена. Оператор не имеет доступа к встроенному ПО.
Влияние ПО учтено при нормировании метрологических характеристик титраторов.
Идентификационные данные ПО средства измерений приведены в таблице 1.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | tiamoTM |
| Номер версии (идентификационный номер) ПО, не ниже | 3.0 |
| Цифровой идентификатор ПО | - |
Метрологические характеристики приведены в таблицах 2-6.
Таблица 2 - Метрологические характеристики измерительного канала ЭДС
| Наименование характеристики | Значение |
| Диапазон измерений ЭДС, мВ | от-1200 до +1200 |
| Пределы допускаемой абсолютной погрешности измерений ЭДС, мВ | ±0,5 |
Таблица 3 - Метрологические характеристики измерительного канала рН
| Наименование характеристики | Значение |
| Диапазон измерений рН | от 0 до 14* |
| Пределы допускаемой абсолютной погрешности измерений рН | ±0,05* |
| * В комплекте с электродной системой. | |
Таблица 4 - Метрологические характеристики измерительного канала объема титранта
| Наименование характеристики | Значение |
| Диапазон измерений объема титранта, см3 | от 0,1 до 5 от 0,1 до 10 от 0,1 до 20 |
| Пределы допускаемой относительной погрешности измерений объёма титранта (относительная погрешность дозирования), % - в поддиапазоне от 0,1 до 0,5 см3 включ. - в поддиапазоне св. 0,5 до 5 (10; 20) см3 включ. | ±1,5* ±0,3* |
| * Границы диапазона измерений, пределы допускаемой относительной погрешности измерений установлены для титранта с плотностью близкой к 1 г/см3. | |
Таблица 5 - Метрологические характеристики измерительного канала молярной концентрации компонентов в режиме потенциометрического кислотно-основного титрования, измерительного канала молярной концентрации компонентов в режиме потенциометрического окислительновосстановительного титрования, измерительного канала молярной концентрации компонентов в режиме потенциометрического осадительного титрования________________________________
| Наименование характеристики | Значение |
| Диапазон измерений молярной концентрации компонентов, моль/дм3 | от 0,001 до 2 |
| Пределы допускаемой относительной погрешности измерений молярной концентрации компонентов, % | ±3 |
Таблица 6 - Метрологические характеристики измерительного канала температуры
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -5 до +100 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
Основные технические характеристики приведены в таблице 7.
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина/ширина/высота), мм, не более - основной блок титратора | 231/142/221 |
| - мешалка | 132/90/70 |
| - автоподатчик проб Габаритные размеры (диаметр / высота), мм, не более | 730/420/620 |
| - дозирующая бюретка | 68/110 |
| - привод дозирующей бюретки | 70/93 |
| Масса, кг, не более: - основной блок титратора | 2,82 |
| - мешалка | 0,677 |
| - дозирующая бюретка | 0,206 |
| Наименование характеристики | Значение |
| - привод дозирующей бюретки - автоподатчик проб | 0,433 15,5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, %, не более | от +15 до +25 от 84 до 106,7 90 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование изделия | Обозначение | Количество |
| Титратор потенциометрический | 905 Titrando с первичными преобразователями iPt Titrode 6.047.300, Ag Titrode 6.00430.100, Unitrode 6.0259.100, Aquatrode Plus with Pt1000 | 1 шт. |
| Мешалка | 801 Stirre | 1 шт. |
| Дозирующие бюретки с приводом дозирования | dosino 800 | 3 шт. |
| Автоподатчик | 855 Robotic Titrosampler | 1 шт. |
| Программное обеспечение (поставляется с помощью компактдиска) | tiamoTM | 1 экз |
| Руководство по эксплуатации | - | 1 экз. |
| tiamoTM. Руководство | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 10 «Методики измерений» документа «Титраторы потенциометрические 905 Titrando. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений СИ применяется в соответствии с аттестованными в установленном порядке методиками (методами) измерений.
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2536 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Техническая документация изготовителя «Metrohm AG», Швейцария.
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
