| Номер в госреестре | 92149-24 |
| Наименование СИ | Термопреобразователи сопротивления встраиваемого типа |
| Обозначение типа СИ | WZPDA2 |
| Изготовитель | XIYI Co., Ltd., Китай |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления встраиваемого типа WZPDA2 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры внутри различных механизмов и агрегатов общего назначения (упорного вала, подшипников и др.) в составе высоковольтного синхронного электродвигателя, расположенного на объекте «Арктик СПГ 2» (полуостров Гыдан, ЯНАО) ПАО «НОВОТЭК».
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
ТС конструктивно выполнены в виде 2-х проволочных платиновых ЧЭ, помещенных в защитную многослойную оболочку, образующую плоский корпус прямоугольной формы, к которому присоединены удлинительные провода в гибкой армированной металлической защитной оболочке.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.
Схема соединения внутренних проводов ТС с ЧЭ: 3-х проводная.
ТС применяются в условиях ограниченного доступа и после осуществления установки ТС на объекте измерений дальнейший их демонтаж для проведения периодической поверки невозможен в связи с их конструктивными особенностями и ограничением доступа к ТС.
К термопреобразователям данного типа относятся термопреобразователи сопротивления платиновые WZPDA2 с заводскими номерами: 3888837, 3888838, 3888839, 3888840, 3888841, 3888842, 3888843, 3888844, 3888845, 3888846, 3888847, 3888848, 3888849, 3888850, 3888851,
3888852, 3888853, 3888854, 3888855, 3888856, 3888857, 3888858, 3888859, 3888860, 3888861,
3888862, 3888863, 3888864, 3888865, 3888866, 3888867, 3888868, 3888869, 3888870, 3888871,
3888872, 3888873, 3888874, 3888875, 3888876, 3888877, 3888878, 3888879, 3888880, 3888881,
3888882, 3888883, 3888884, 3888885, 3888886, 3888887, 3888888, 3888889, 3888890, 3888891,
3888892, 3888893, 3888894, 3888895, 3888896, 3888897, 3888898, 3888899, 3888900, 3888901,
3888902, 3888903, 3888904, 3888905, 3888906, 3888907, 3888908, 3888909, 3888910, 3888911,
3888912, 3888913, 3888914, 3888915, 3888916, 3888917, 3888918, 3888919, 3888920, 3888921,
3888922, 3888923, 3888924, 3888925, 3888926, 3888927, 3888928, 3888929, 3888930, 3888931,
3888932, 3888933, 3888934, 3888935.

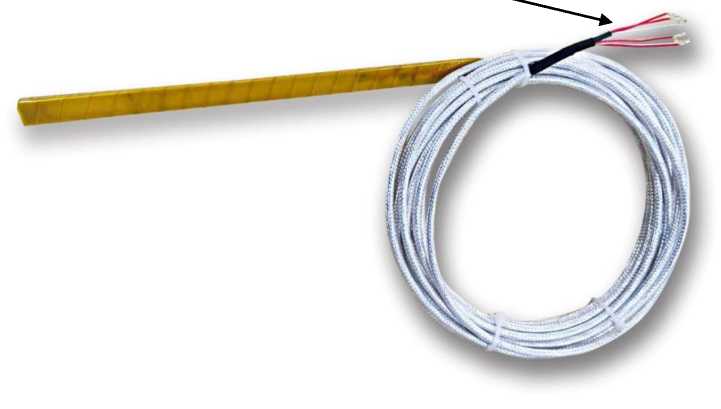

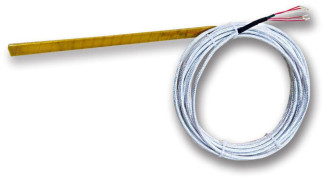

Общий вид ТС с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера
Пломбирование ТС не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, указан на маркировочной табличке, прикрепленной к удлинительным проводам ТС. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.
Метрологические и основные технические характеристики ТС приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -60 до +180 |
| Условное обозначение НСХ по ГОСТ 6651-2009 | Pt100 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по ГОСТ 6651-2009 | А |
| Допуск по ГОСТ 6651-2009, °С | ±(O,15+0,002-|t|) |
| Пределы допускаемых значений дрейфа допуска ТС, °С/ за 1 год | ±(0,03+0,00b|t|) |
| Примечание: |t| - абсолютное значение температуры, °С, без учета знака | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина кабеля с удлинительными проводами, мм | 5000 |
| Габаритные размеры корпуса ТС (ширинахдлинахтолщина), мм | 10х250х2,5 |
| Масса, г | 750 |
| Назначенный срок службы ТС, лет | 25 |
| Рабочие условия эксплуатации (для кабеля с удлинительными проводами ТС): - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -60 до +120 95 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность ТС
| Наименование | Обозначение | Количество |
| Термопреобразователи сопротивления встраиваемого типа | WZPDA2 | 99 шт. |
| Паспорт (на русском языке) | - | 99 экз. |
приведены в разделе «Проведение измерений» паспорта.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
| Зарегистрировано поверок | 178 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
