| Номер в госреестре | 92156-24 |
| Наименование СИ | Расходомеры перепада давления |
| Обозначение типа СИ | DF |
| Изготовитель | "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 20.05.2029 |
| МПИ (интервал между поверками) | 5 лет - при измерении расхода жидкости, 4 года - при измерении расхода газа |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры перепада давления DF (далее - расходомеры) предназначены для измерений объемного расхода жидкостей, газов и пара.
Принцип действия расходомеров основан на измерении разности давлений между полным давлением потока измеряемой среды и статическим давлением, возникающим при обтекании потоком измеряемой среды напорной усредняющей трубки или при прохождении измеряемой среды ссужающего устройства. Разница давлений пропорциональна расходу измеряемой среды.
Расходомеры состоят из первичного преобразователя расхода и вторичного преобразователя CMF, которые соединены между собой кабелем. Первичный преобразователь расхода состоит из сужающего устройства и преобразователя разности давлений измерительного PDS8 (далее - преобразователь давления), зарегистрированного в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФОЕИ) под № 8914423, токовый выход которого несет информацию об измеренной разности давлений.
Вторичный преобразователь CMF (далее - ВП) представляет собой устройство в пластиковом корпусе с жидкокристаллическим дисплеем и клавишами, выполняющее функцию вычисления объемного расхода на основе сигналов от первичного преобразователя, формирует выходные аналоговые и цифровые (RS485 и RS232) сигналы, хранит данные о накопленном объеме в энергонезависимой памяти, выводит информацию на индикатор.
Расходомеры выпускается в следующих модификациях: DFKB, DFPH, DFB, DFCP, DFBP, DFVT, DFV, DFX, DFJ, которые отличаются исполнением сужающего устройства.
Общий вид расходомеров представлен на рисунке 1. Серийный номер расходомеров наносится в буквенно-цифровом формате на металлическую пластину (шильдик) методом лазерной гравировки, а также в цифровом формате типографским методом на самоклеящуюся этикетку, которая наносится на ВП, как показано на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.
DFKB
DFPH
DFB
DFCP
DFBP
DFVT
DFV
DFX
DFJ

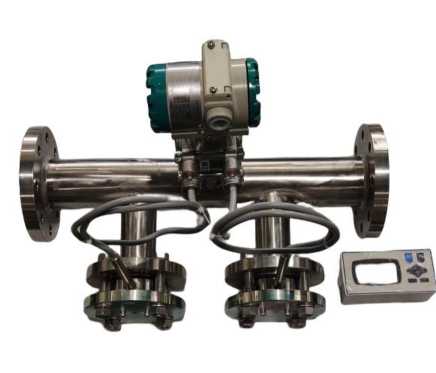

Рисунок 1 - Общий вид расходомеров

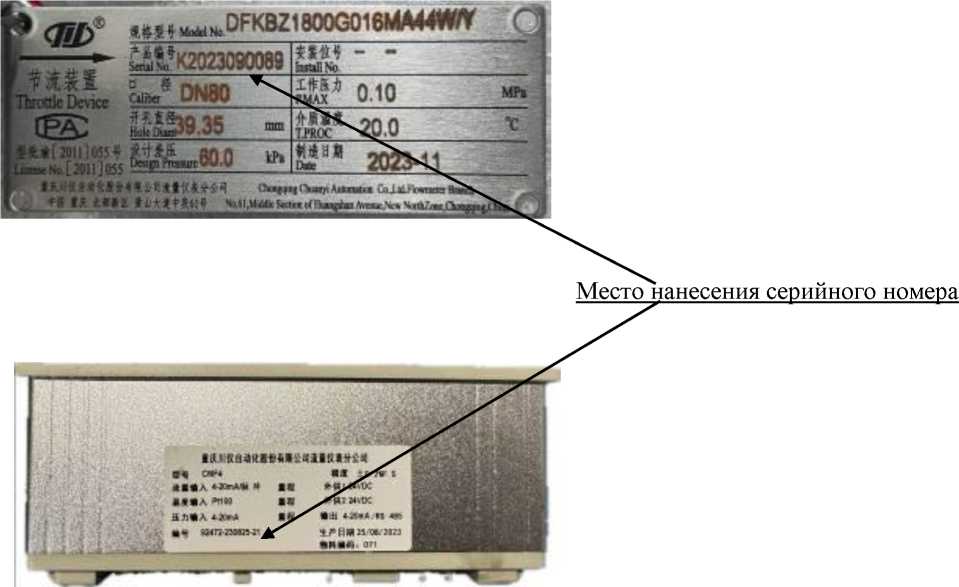

Рисунок 2 - Место нанесения серийного номера
Расходомеры имеют встроенное программное обеспечение (далее - ПО). ПО является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода жидкости, газа и пара. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный цифровые или аналоговый сигналы. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | V4-8 |
| Номер версии (идентификационный номер) ПО | V4-X |
| Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода, м3/ч - жидкости - газа (при рабочих условиях) | от 0,1 до 10000 от 1,0 до 15000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода жидкости в динамическом диапазоне 1:5, % | ±11) |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений объемного расхода газа при рабочих условиях в динамическом диапазоне 1:5, % | ±11) |
| Примечание: 1) Без учета погрешности определения плотности измеряемой среды и дополнительной приведенной (от настроенного диапазона измерений) погрешности преобразователя давления, вызванной отклонением температуры окружающего воздуха от нормальных условий (от +21 до +25 °С) | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр, DN | от 15 до 1200 |
| Максимальное рабочее давление измеряемой среды, МПа | 42,0 |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В | от 10,5 до 45 от 198 до 242 |
| Габаритные размеры ВП, мм, не более: - высота - ширина - длина | 80 160 70 |
| Габаритные размеры первичного преобразователя, мм, не более: - высота - ширина -длина | 1550 1405 2400 |
| Масса первичного преобразователя, кг, не более | 1240 |
| Условия эксплуатации первичного преобразователя: - температура измеряемой среды, °С - температура окружающей среды, °С - относительная влажность воздуха при 35 °С, %, не более - атмосферное давление, кПа | от -70 до +600 от -40 до +70 98 от 84 до 107 |
| Условия эксплуатации вторичного преобразователя: - температура окружающей среды, °С - относительная влажность воздуха при 35 °С, %, не более - атмосферное давление, кПа | от -52 до +70 85 от 84 до 107 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 75000 |
на титульный лист паспорта и руководства по эксплуатации расходомера типографским способом и на металлическую пластину (шильдик) при помощи наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомеры перепада давления | DF | 1 шт. |
| Паспорт | _ | 1 экз. |
| Руководство по эксплуатации Расходомеров перепада давления DF | _ | 1 экз. |
| Руководство по эксплуатации вторичного преобразователя CMF | _ | 1 экз. |
приведены в разделе 1.2 «Принцип измерения дифференциальным расходомером» руководства по эксплуатации Расходомеров перепада давления DF.
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Техническая документация «Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», Китай
