| Номер в госреестре | 92161-24 |
| Наименование СИ | Анализаторы общего органического углерода |
| Обозначение типа СИ | HTY-DI1500-OL |
| Изготовитель | Zhejiang Tailin Scitech Co., Ltd., Китай; производственная площадка Zhejiang Tailin Bioengineering Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 24.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы общего органического углерода HTY-DI1500-OL (далее - анализаторы) предназначены для измерений массовой концентрации общего органического углерода в воде.
Принцип действия анализаторов основан на ультрафиолетовом фотохимическом окислении органических примесей, находящихся в анализируемой воде. В результате окисления образуется диоксид углерода, реагирующий с водой и образующий угольную кислоту. Поступающая в анализатор проба распределяется на два канала, в одном из которых она облучается ультрафиолетовой лампой для окисления органических соединений. Далее кондуктометрические датчики анализатора измеряют удельную электрическую проводимость воды на выходе из обоих каналов. Электронный блок анализатора преобразует полученную разность в единицы концентрации общего органического углерода и передает результаты измерений во внешний управляющий компьютер.
Анализаторы представляют собой стационарные поточные приборы, выполненные в моноблочном исполнении. К данному типу средств измерений относятся анализаторы, выпускаемые под товарным знаком «TAILIN».
Заводской номер в цифровом формате, идентифицирующий каждый экземпляр анализатора, наносится методом лазерной гравировки на информационную табличку, которая расположена на задней части корпуса анализатора. Заводской номер анализатора содержит набор из восьми арабских цифр.
Общий вид анализаторов с указанием места нанесения знака утверждения типа представлен на рисунке 1. Место нанесения и вид заводского номера представлены на рисунке 2.
Нанесение знака поверки на анализаторы не предусмотрено. Пломбирование анализаторов не предусмотрено.

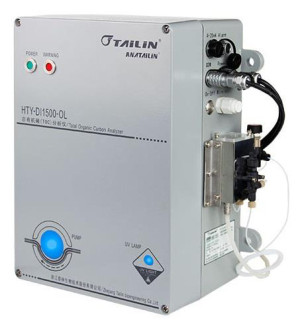

Рисунок 1 - Общий вид анализаторов общего органического углерода HTY-DI1500-OL с указанием места нанесения знака утверждения типа

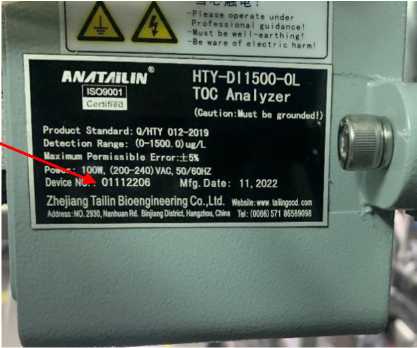

Место нанесения заводского номера
Рисунок 2 - Внешний вид боковой части корпуса анализатора общего органического углерода HTY-DI1500-OL с указанием места нанесения и формата заводского номера
Анализаторы имеют встроенное программное обеспечение и автономное программное обеспечение TOC-Multi & Simult. Идентификационные данные ПО приведены в таблице 1. Все ПО является полностью метрологически значимым.
Встроенное программное обеспечение анализатора выполняет следующие функции:
- диагностика, управление электропитанием и прочие аппаратные функции анализатора;
- сбор данных для передачи их в автономное ПО.
Автономное программное обеспечение выполняет следующие функции:
- управление анализатором;
- настройка режимов работы;
- получение аналитических пиков, разметка, вычисление площади, расчет концентрации;
- контроль, сбор, обработка, хранение и защита результатов измерений;
- построение градуировочных зависимостей;
- создание отчетов;
- проведение диагностических проверок анализатора и отдельных его блоков;
- идентификация, регламентация и контроль учетных записей и прав доступа.
Программное обеспечение устанавливается на анализаторы в процессе его производства и защищено от доступа и изменений пользователем, не подлежит изменению на протяжении всего времени функционирования изделия.
Уровень защиты программного обеспечения «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | TOC-Multi & Simult |
| Номер версии (идентификационный номер) программного обеспечения | 1.Х* |
| Цифровой идентификатор программного обеспечения | _ |
| * Х принимает значения от 0 до 99 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений массовой концентрации общего органического углерода, мг/дм3 | от 0,04 до 0,1 включ. св. 0,1 до 0,5 включ. св. 0,5 до 1,5 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации общего органического углерода, %, в диапазоне: от 0,04 до 0,1 мг/дм3 включ. св. 0,1 до 0,5 мг/дм3 включ. св. 0,5 до 1,5 мг/дм3 | ± 35 ± 12 ± 7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электропитание: | |
| Напряжение переменного тока, В | 230±23 |
| Потребляемая мощность, В^А, не более | 100 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 240 160 340 |
| Масса, кг, не более | 10 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Условия эксплуатации (нормальные условия): - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель анализатора в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор общего органического углерода | HTY-DI1500-OL | 1 шт. |
| Программное обеспечение для работы с анализатором | TOC-Multi & Simult | 1 шт. |
| Паспорт | _ | 1 экз. |
| Руководство по эксплуатации | _ | 1 экз. |
| Набор комплектующих* | _ | 1 компл. |
| * Вспомогательная и соединительная арматура, адаптеры, технические растворы и реактивы | ||
приведены в разделе 6 «Программное обеспечение для управления и измерения TOC-Multi & Simult» документа «Анализаторы общего органического углерода HTY-DI1500-OL. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148;
Стандарт предприятия Zhejiang Tailin Scitech Co., Ltd., Китай.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
