| Номер в госреестре | 92164-24 |
| Наименование СИ | Извещатели пожарные тепловые линейные |
| Обозначение типа СИ | ИП-132-1-Р LEVEL |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение "Передовые технологии" (ООО "НПО "Передовые технологии"), Московская обл., г. Щелково |
| Год регистрации | 2024 |
| Срок свидетельства | 24.05.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Извещатели пожарные тепловые линейные ИП-132-1-Р LEVEL (далее по тексту -ИПТЛ или извещатели) предназначены для измерений температуры различных сред вдоль всей длины подключаемого волоконно-оптического кабеля.
Принцип действия извещателей основан на двух принципах: рамановского рассеяния, которое чувствительно к температуре, и оптической рефлектометрии во временной области, которая используется для распределения измеренных значений по длине кабеля. Температура пропорциональна соотношению мощностей стоксовской и антистоксовской компонент рамановского излучения, которые регистрируются в виде температурной зависимости по длине кабеля.
Конструктивно извещатели состоят из блока обработки сигналов (БОС) и чувствительного элемента (ЧЭ). Чувствительный элемент подключается к БОС с использованием оптического пигтейла.
Извещатели предназначены для обнаружения очагов возгорания на ранних стадиях, определения местоположения возгорания, сопровождающегося увеличением температуры на контролируемых объектах, и передачи сигнала «Тревога» на панель управления сигналов. ИПТЛ также осуществляют непрерывный температурный контроль на всем контролируемом объекте вдоль всей длины подключаемого ЧЭ волоконно-оптического кабеля. ЧЭ может быть размещен в открытых, закрытых, отапливаемых и неотапливаемых помещениях. БОС позволяет проводить самодиагностику и передавать информацию о своем состоянии на приемноконтрольный прибор.
ИПТЛ решает задачи в области обеспечения пожарной безопасности и обеспечивает непрерывный температурный контроль в различных отраслях промышленности, в том числе при эксплуатации: коммунальных, кабельных, автомобильных и железнодорожных туннелей, нефтяных площадок, вышек, скважин, резервуаров, нефте- и газотрубопроводов, хранилищ, нефтеперерабатывающих заводов, шахт, гидротехнических сооружений, силовых кабельных линий, объектов энергетики, тепловых электростанций и т.д.
ИПТЛ выпускаются в нескольких модификациях, различающиеся метрологическими и техническими характеристиками, представленных в таблице 1.
Таблица 1 - модификации ИПТЛ
| Модификация | Длина кабеля | Количество подключаемых накалов при одновременной работе |
| ИП-132-1-Р «LEVEL» 2-1 | 2 км | 1 |
| ИП-132-1-Р «LEVEL» 2-2 | 2 км | 2 |
| ИП-132-1-Р «LEVEL» 2-4 | 2 км | 4 |
| ИП-132-1-Р «LEVEL» 5-1 | 4 км | 1 |
| ИП-132-1-Р «LEVEL» 5-2 | 4 км | 2 |
| ИП-132-1-Р «LEVEL» 5-4 | 4 км | 4 |
| ИП-132-1-Р «LEVEL» 10-1 | 10 км | 1 |
| ИП-132-1-Р «LEVEL» 10-2 | 10 км | 2 |
| ИП-132-1-Р «LEVEL» 10-4 | 10 км | 4 |
| ИП-132-1-Р «LEVEL» 20-4 | 20 км | 4 |
| ИП-132-1-Р «LEVEL» 20-8 | 20 км | 8 |
| ИП-132-1-Р «LEVEL» 30-4 | 30 км | 4 |
| ИП-132-1-Р «LEVEL» 30-8 | 30 км | 8 |
| ИП-132-1-Р «LEVEL» 40-4 | 40 км | 4 |
| ИП-132-1-Р «LEVEL» 40-8 | 40 км | 8 |
Заводские номера в виде цифрового обозначения наносятся на шильд лазерной гравировкой.
Нанесение знака поверки на ИПТЛ не предусмотрено. Общий вид ИПТЛ и места нанесения знака утверждения типа и пломбирования представлены на рисунке 1.
Места нанесения заводских номеров представлены на рисунке 2.
Место нанесения знака утверждения типа
Места пломбировки

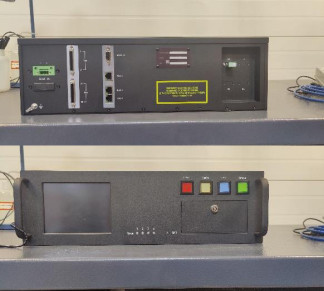

Рисунок 1 - Общий вид ИПТЛ с указанием мест нанесения знака утверждения типа и пломбировки
место нанесения заводского номера
Рисунок 2 - Место нанесения заводских номеров

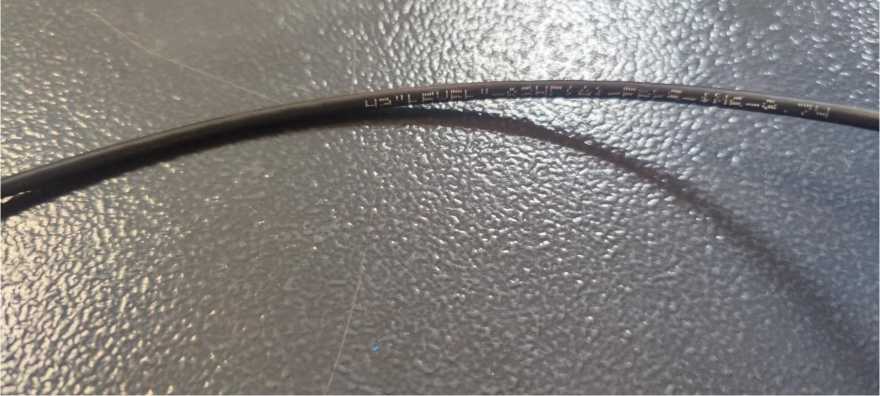

Рисунок 3- фото чувствительного элемента (ЧЭ)
Программное обеспечение (далее - ПО) предназначено для управления работой ИПТЛ, считывания и обработки информации, содержащей измеренные значения температуры, сохранения этой информации в памяти компьютера, отображения на мониторе компьютера в режиме реального времени и при извлечении из памяти компьютера, отображения на мониторе компьютера в режиме реального времени и при извлечении из памяти компьютера, контроля работы ИПТЛ.
ПО предназначено для установки параметров ИПТЛ и включает в себя средства управления процессами записи, обеспечивает выполнение всех функций ИПТЛ и контроль параметров функционирования ИПТЛ, в том числе визуальных данных. ПО обеспечивает поддержку стандартных протоколов передачи данных, имеет конверторы формата данных в ряд широко используемых форматов представления данных.
Влияние метрологически значимой части ПО ИПТЛ на метрологические характеристики ИПТЛ не выходит за пределы согласования допуска. Уровень защиты программного обеспечения - «средний» в соответствии с Рекомендацией Р 50.2.077-2014. Идентификационные данные (признаки) метрологической значимой части ПО приведены в таблице 2.
Таблица 2 - Сведения о программном обеспечении
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DTSCM |
| Номер версии (идентификационный номер) ПО | не ниже V 2.9.0 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений температуры, °С | от -55 до 0 включ. св. 0 до +150 включ. св. +150 до +300 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от источника постоянного тока, В | 24 |
| Габаритные размеры (ДхШ*В), мм, не более: | |
| длина | 384 |
| ширина | 432 |
| высота | 131 |
| Масса, кг, не более | 10 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до +85 |
| - относительная влажность, % | от 0 до 93 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 18000 |
наносится на лицевую панель извещателей в виде наклейки и на титульный лист паспорта типографским способом
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Извещатель пожарной тепловой линейный ИП-132-1-Р LEVEL в составе: - блок обработки сигналов - чувствительный элемент | 1 шт. | |
| Транспортировочная коробка | - | 1 шт. |
| CD Диск с программным обеспечением DTSCM | - | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Предохранитель | - | 1 шт. |
| Крепления в 19" стойку | - | 1 комплект |
| Винт | - | 1 шт. |
| Кабель DB 25 | - | 1 шт. |
| Кабель для подключения RS232 | - | 1 шт. |
| Кабель для подключения и блок питания | - | 1 шт. |
| Оптические пигтейлы | - | 1 шт. |
| Руководство по эксплуатации | 26.30.50-030-37612399-2020 РЭ | 1 экз. |
| Паспорт | 26.30.50-030-37612399-2020 ПС | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации 26.30.50-030-37612399-2020 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
ТУ 26.30.50-030-37612399-2020 «Извещатель пожарный тепловой линейный ИП-132-1-Р LEVEL»
