| Номер в госреестре | 92166-24 |
| Наименование СИ | Хромато-масс-спектрометры газовые |
| Обозначение типа СИ | GSQ-5100 |
| Изготовитель | Ningbo HEALTH Gene Technologies Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 24.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хромато-масс-спектрометры газовые GSQ-5100 (далее - хромато-масс-спектрометры) предназначены для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ.
Принцип действия хромато-масс-спектрометров основан на разделении компонентов пробы при её прохождении в потоке подвижной фазы через хроматографическую колонку и регистрации аналитического сигнала от ионов компонента с помощью масс-спектрометра.
Хромато-масс-спектрометр состоит из газового хроматографа, включающего в себя узел ввода проб (инжектор), термостат для хроматографических колонок, масс-спектрометра включающего в себя блок ионизации пробы электронным ударом, турбомолекулярный насос, квадрупольный масс-анализатор, детектор на основе электронного умножителя, автосамплера, устанавливаемого на верхнюю панель хромато-масс-спектрометра и отдельно стоящего форвакуумного насоса.
Нанесение знака поверки на хромато-масс-спектрометры и их пломбирование не предусмотрено.
Обозначение типа хромато-масс-спектрометров, серийный номер в цифровом формате, идентифицирующий каждый экземпляр хромато-масс-спектрометра, наносятся на его информационную табличку (шильд), расположенную на задней панели масс-спектрометра, методом печати в процессе её изготовления. Общий вид хромато-масс-спектрометров приведен на рисунке 1.
Вид информационной таблички (шильда) хромато-масс-спектрометра приведен на рисунке 2.

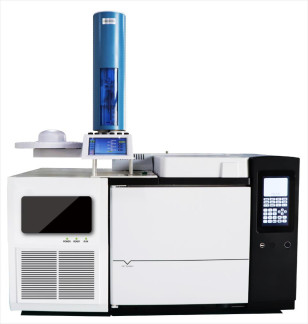

Рисунок 1 - Общий вид хромато-масс-спектрометров
Рисунок 2 - Вид информационной таблички (шильда)
Хромато-масс-спектрометры оснащены встроенным программным обеспечением и автономным программным обеспечением GCMSInstrument и GCMS Data Analysis (далее по тексту - ПО). Идентификационные данные программного обеспечения приведены в таблице 1.
Метрологически значимая часть встроенного ПО предназначена для задания параметров и режимов хромато-масс-спектрометров, выполнения аппаратных функций и передачи данных в автономное ПО.
Автономное программное обеспечение, установленное на внешнем компьютере, предназначено для управления работой хромато-масс-спектрометров и процессом измерений, а также для хранения и обработки полученных данных.
Метрологически значимая часть ПО GCMSInstrument выполняет следующие функции:
- управление хромато-масс-спектрометром;
- настройку режимов работы;
- проведение диагностических проверок.
- получение масс-спектров и хроматограмм.
Метрологически значимая часть ПО GCMS Data Analysis выполняет следующие функции:
- обработку и хранение результатов измерений;
- построение градуировочных графиков.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения_______________________
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Встроенное ПО | Автономное ПО | |
| _ | GCMSInstrument | GCMS Data Analysis | |
| Номер версии (идентификационный номер) ПО | 0.хх.хх1) | V1.хх.х.хххх.ххххх 1) | 1.х.хххх.ххххх1) |
| Цифровой идентификатор ПО | _ | _ | _ |
| 1) Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового или буквенно-цифрового обозначения в начале номера версии, и последующим рядом цифр, принимающих значения от 0 до 9, которые описывают модификации ПО (обозначенных буквами «х»). | |||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон массовых чисел, а.е.м. | от 1,0 до 1250 |
| Отношение сигнал/шум (при вводе 1 мкл раствора с массовой концентрацией 100 пг/мкл гексахлорбензола в изооктане для m/z 284; шум среднеквадратический), не менее | 19000 |
| Относительное СКО выходного сигнала (при вводе 1 мкл раствора с массовой концентрацией 100 пг/мкл гексахлорбензола в изооктане для m/z 284; n=6), %, не более: - по площади пика - по времени удерживания | 8,0 3,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДхШхВ), мм, не более: - хроматограф | 590x510x500 |
| - масс-спектрометр | 330x550x440 |
| - автосамплер (24 позиции) | 200x300x500 |
| - автосамплер (156 позиций) | 450x350x500 |
| - насос форвакуумный | 170x490x240 |
| Масса, кг, не более: - хроматограф | 50 |
| - масс-спектрометр | 35 |
| - автосамплер (24 позиции) | 5 |
| - автосамплер (156 позиций) | 6,5 |
| - насос форвакуумный | 26,5 |
| Потребляемая мощность, В^А, не более: - хроматограф | 2250 |
| - масс-спектрометр | 680 |
| - автосамплер (24 и 156 позиций) | 90 |
| - насос форвакуумный | 400 |
| Напряжение питания частотой (50+1) Гц, В | 220±22 |
| Средняя наработка до отказа, ч, не менее | 10 000 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +17 до +28 |
| - относительная влажность, %, не более | 75 |
наносится на информационную табличку (шильд), расположенную на задней панели масс-спектрометра, методом печати при ее изготовлении и на титульный лист Руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность хромато-масс-спектрометра
| Наименование | Обозначение | Количество |
| Хромато-масс-спектрометр газовый | GSQ-5100 | 1 шт. |
| Автосамплер | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
приведены в документе «Хромато-масс-спектрометр газовый GSQ-5100. Руководство по эксплуатации», раздел 4 «Управление прибором».
при использовании в сфере государственного регулирования обеспечения единства измерений хромато-масс-спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.
Стандарт предприятия «Хромато-масс-спектрометры газовые GSQ-5100». Ningbo HEALTH Gene Technologies Co., Ltd., Китай.
