| Номер в госреестре | 92168-24 |
| Наименование СИ | Уровнемеры микроволновые |
| Обозначение типа СИ | УМНОГОР |
| Изготовитель | Общество с ограниченной ответственностью "Матрикс" (ООО "Матрикс"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 24.05.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры микроволновые УМНОГОР (далее - уровнемеры) предназначены для измерений и контроля уровня жидких и сыпучих продуктов.
Принцип действия уровнемеров основан на измерении интервала времени между излучением микроволнового импульса и получением отраженного от поверхности контролируемой среды эхо-сигнала. Уровнемеры рассчитывают расстояние, либо исходя из его пропорциональности времени прохождения импульса от излучения до приема после отражения от поверхности измеряемого продукта, либо исходя из его пропорциональности разности частот излученного и принятого после отражения от поверхности измеряемого продукта микроволнового сигнала, и преобразуют измеренное значение в унифицированный аналоговый и/или цифровой выходной сигнал для индикации и передачи измерительной информации.
Уровнемеры состоят из первичного преобразователя (далее по тексту - антенны) и электронного преобразователя (далее по тексту - преобразователя).
Уровнемеры изготавливаются в следующих модификациях МС-УЛМ-И1, МС -УЛМ-И2, МС-УЛМ-И3, МС-УЛМ-И4, отличающихся типами антенн, диапазоном измерений, компактным или раздельным исполнением, метрологическими характеристиками, типом механического и электрического соединений, возможностью и способом конфигурирования и типом выходного сигнала, возможностью автономной работы и дистанционной передачи информации с помощью проводных и беспроводных каналов связи (в зависимости от модификации), могут выполняться в пластиковом, алюминиевом либо нержавеющем стальном корпусе (в зависимости от заказа). Уровнемеры предназначаются для установки в открытом пространстве, резервуарах, аппаратах различной формы и/или в волноводах (измерительных колодцах, выносных камерах и др.). При необходимости уровнемеры могут поставляться в комплекте с измерительным колодцем или выносной камерой (байпасом) для монтажа на резервуаре.
Структура условного обозначения уровнемеров:
«Уровнемер микроволновый УМНОГОР - /1//2//3//4//5//6//7//8//9»
Где:
Уровнемер микроволновый УМНОГОР- тип уровнемера;
1 - Модификации: МС-УЛМ-И1, МС -УЛМ-И2, МС-УЛМ-И3, МС-УЛМ-И4.
2 - Диапазон измерений, м: 10; 20; 30; 40.
3 - Тип антенны: P1 - Встроенная, PEEK, 20мм; P2 - Встроенная, PEEK, 40мм; 00 - Без рупора, монтаж в трубу; A1 - Антенна 27 мм; R1 - Рупорная 40 мм, с покрытием PVDF; PT -PTFE покрытие, монтаж заподлицо, 50мм; R2 - Рупорная 50 мм, нержавеющая сталь, монтаж заподлицо; A2 - Антенна 50 мм; A3 - Антенна 68 мм; R3 - Рупорная 80 мм, с покрытием PP; R4 - Рупорная 80 мм, нержавеющая сталь, монтаж заподлицо; PF - PTFE покрытие, монтаж заподлицо, 80мм; R5 - Рупорная 100 мм, с покрытием PP ; R6 - Рупорная 100 мм; R7 -Рупорная 150 мм; R8 - Рупорная 200 мм; R9 - Рупорная 250 мм; U1 - Параболическая 200 мм; U2 - Параболическая 250 мм; PE - С защитой от конденсата, PTFE 50мм; PC - PTFE с монтажом заподлицо 80мм; L1 - Планарная 150 мм; L2 - Планарная 200 мм; L3 - Планарная 250 мм; L4 - Планарная 300 мм; S1 - Стержневое 390мм, полное покрытие PTFE, макс. высота монтажного патрубка 100 мм; S2 - Стержневое 540мм, полное покрытие PTFE, макс. высота монтажного патрубка 250 мм; YY - Специальное исполнение по заказу;
4 - Электронный блок: 1 - с электронным блоком ALU; 2 - с электронным блоком FLU; 0 - без электронного блока;
5 - Вариант исполнения: К - компактное; Р- раздельное;
6 - материал корпуса электронного блока: Р- пластик; AL-алюминий с покрытием; ST-нержавеющая сталь; ХХ- специальное, по заказу
7 - Механическое присоединение к процессу: P - резьбовое; F - фланцевое; Т - Tri-Clamp; М - Монтажный кронштейн; А - шарнир; 0 - без механического присоединения;
8 - Электропитание: 0- переменного тока 100-230 В; 1- постоянного тока 18-36 B;Y-специальное, по заказу
9 - Выходные сигналы: 0 - 2-х-пров., (4-20)мА; А - 2-х-пров., (4-20) мА HART; В - 2-х-пров., (4-20)мА HART, дискретный выход; С - 2-х-пров., (4-20)мА HART, (4-20)мА аналоговый; D - 2-пров., (4-20)мА HART, HART/Bluetooth (App) конфигурация; Е - 2-х-пров., Foundation Fieldbus, дискретный выход; G - 2-х-пров., PROFIBUS, дискретный выход; K - 4-х-пров., (4-20)мА HART; L - 4-пров.,4-20 мА HART; М - 4-20мА, Modbus RS485; S - Modbus RS485; Y - специальное, по заказу.
Заводские номера уровнемеров имеют вид цифрового обозначения, состоящего из арабских цифр, наносятся на маркировочную табличку, одним их указанных методов: на табличку методом лазерной гравировки, методом фотолитографии, термопечати или при помощи наклейки.
Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров не предусмотрено.

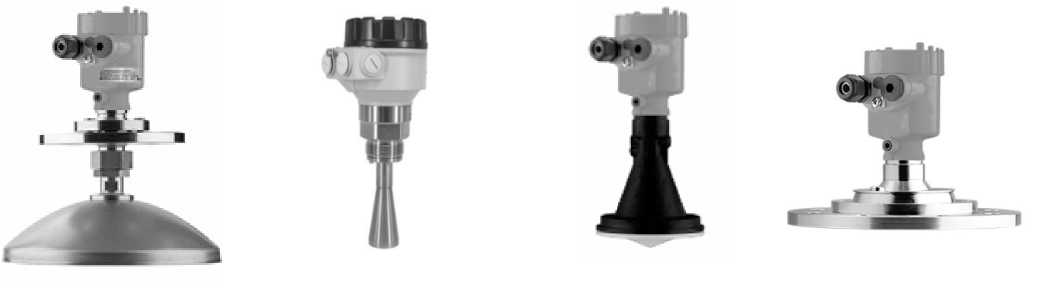

Рисунок 1 - Внешний вид уровнемеров микроволновых УМНОГОР с электронным блоком ALU
Рисунок 2 - Внешний вид уровнемеров микроволновых УМНОГОР с электронным блоком FLU
Рисунок 3- Внешний вид уровнемеров микроволновых УМНОГОР без электронного блока
Место нанесения заводского номера и знака утверждения типа

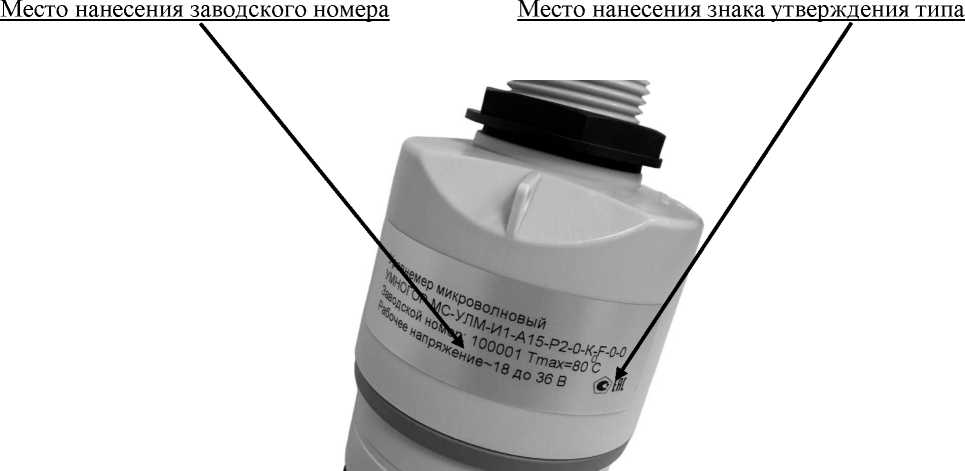

Рисунок 4 - Место нанесения заводского номера и знака утверждения типа ну уровнемеры микроволновые УМНОГОР
Рисунок 5 - Место нанесения заводского номера и знака утверждения типа на маркировочную табличку уровнемеров микроволновых УМНОГОР
Программное обеспечение (далее - ПО) в уровнемерах является встроенным, устанавливается в энергонезависимую память при изготовлении и предназначено для идентификации, сбора, обработки, регистрации, передачи данных, настройки и диагностики.
Конструкция уровнемеров исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений ПО и измеренных (вычисленных) данных.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UMG |
| Номер версии (идентификационный номер) ПО | 02.yy.zz |
| Цифровой идентификатор ПО | _ |
| Алгоритм вычисления цифрового идентификатора ПО | _ |
| Примечание — Наименование ПО имеет структуру xx.yy.zz, где: - УУ — идентификационный номер текущей версии ПО (00 до 99) — характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами); — zz — служебный идентификационный номер — не влияет на функциональность и метрологические характеристики уровнемера. | |
Таблица 2 - Метрологические характеристики уровнемеров микроволновых УМНОГОР
| Характеристики | Значение | |||
| МС-УЛМ- И1 | МС-УЛМ-И2 | МС-УЛМ-И3 | МС-УЛМ-И4 | |
| Диапазон измерений уровня1), м: | от 0,1 до 10 | от 0,1 до 20 | от 0,1 до 30 | от 0,1 до 40 |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм, для модификаций с диапазоном измерений: - от 0,1 до 0,5 м - от 0,5 до 10 м - от 0,5 до 20 м - от 0,5 до 30 м - от 0,1 до 40 м | ±15 ±5 _ _ _ | ±10 _ ±3,5 _ _ | ±5 _ _ ±3,5 _ | _ _ _ _ ±3,5 |
| 1) диапазон измерений определяется конструктивным исполнением. | ||||
Таблица 3 - Технические характеристики уровнемеров микроволновых УМНОГОР
| Характеристики | Значение |
| Температура измеряемой среды, °С: | |
| в металлическом корпусе | от -40 до +180 от -501) до +180 |
| в пластиковом корпусе | от -40 до +80 |
| Рабочие условия измерений: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность (без конденсации), %, не более | от -40 до +80 от 84,0 до 106,7 95 |
| Выходной сигнал: - цифровой - аналоговый сигнал силы постоянного тока, мА | Bluetooth, HART, Modbus, Profibus, Foundation Fieldbus от 4 до 20 |
| Параметры электрического питания: напряжение постоянного тока 2), В напряжение переменного тока или по сигнальной цепи, В | от 5...17,5 до 14...48 от 90 до 253 |
| Габаритные размеры корпуса, мм, не более: - ширина - длина - высота | 240 490 240 |
| Масса без фланцев, кг, не более3): | 8 |
| Средний срок службы, лет | 10 |
| Наработка на отказ, ч, | 70000 |
| 1) при заказе низкотемпературного исполнения 2) в зависимости от заказа 3) масса определяется конструктивным исполнением | |
наносится на маркировочные таблички уровнемеров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер микроволновой УМНОГОР | -1) | 1 шт. |
| Руководство по эксплуатации | Уровнемеры микроволновые УМНОГОР 26.51.52-114-73011750 2024 РЭ | 1 экз. |
| Дополнительные аксессуары | _ | -1) |
| 1) в зависимости от заказа | ||
приведены в разделе 3 «Общее устройство и принцип работы» руководства по эксплуатации «Уровнемеры микроволновые УМНОГОР 26.51.52-114-73011750-2024 РЭ».
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-114-73011750-2024 «Уровнемеры микроволновые УМНОГОР.
Технические условия».
