| Номер в госреестре | 92171-24 |
| Наименование СИ | Резервуары горизонтальные стальные прямоугольные двустенные |
| Обозначение типа СИ | РГСПД 20 (10+10) |
| Изготовитель | Общество с ограниченной ответственностью "ГСК СтройТехМаш" (ООО "ГСК СтройТехМаш"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные прямоугольные двустенные РГСПД 20 (10+10) (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов при их приеме, хранении и выдаче.
Резервуары представляют собой двустенные горизонтальные емкости, формы прямоугольного параллелепипеда. Каждый резервуар имеет два независимых технологических отсека с эксплуатационными горловинами. Каждая горловина оборудована крышкой, предусматривающей установку следующего оборудования: трубопровод линии налива, трубопровод линии выдачи с клапаном КО-40 и сетчатым фильтром, измерительную трубу с люком ЛЗ-80. Также на резервуаре установлен манометр для контроля герметичности межстенного пространства.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения. Заполнение и выдача нефтепродукта производится через приемный и раздаточный патрубки.
К данному типу относятся резервуары, выпущенные в одной модификации РГСПД 20 (10+10) с заводскими номерами 2668, 2669.
Нанесение знака поверки на резервуары не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеет цифровое обозначение и нанесен ударным способом на маркировочную табличку резервуара, закрепленную на крышке эксплуатационной горловины одного из отсеков.
Резервуары входят в состав контейнерной автозаправочной станции (КАЗС).
Общий вид контейнерной автозаправочной станции, в состав которой входят резервуары, приведен на рисунке 1.
Эскиз контейнерной автозаправочной станции, демонстрирующий порядок расположения резервуаров в ней, приведен на рисунке 2.
Внешний вид маркировочных табличек резервуаров приведен на рисунке 3.

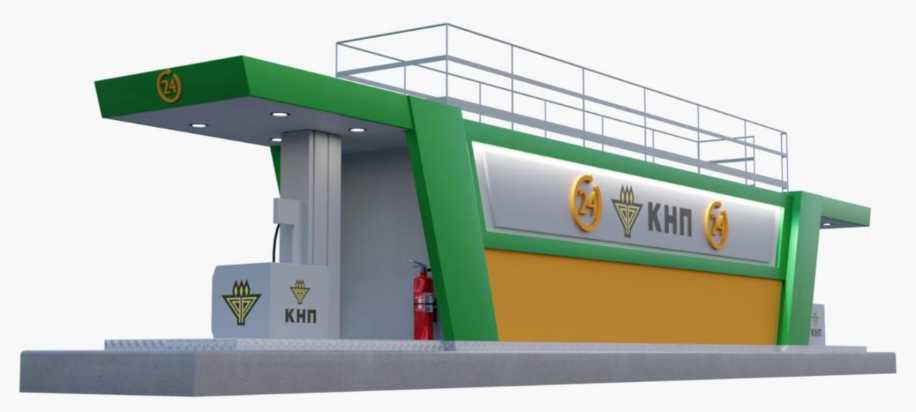

Рисунок 1 - Общий вид резервуаров горизонтальных стальных прямоугольных двустенных РГСПД 20 (10+10) в составе контейнерной автозаправочной станции.

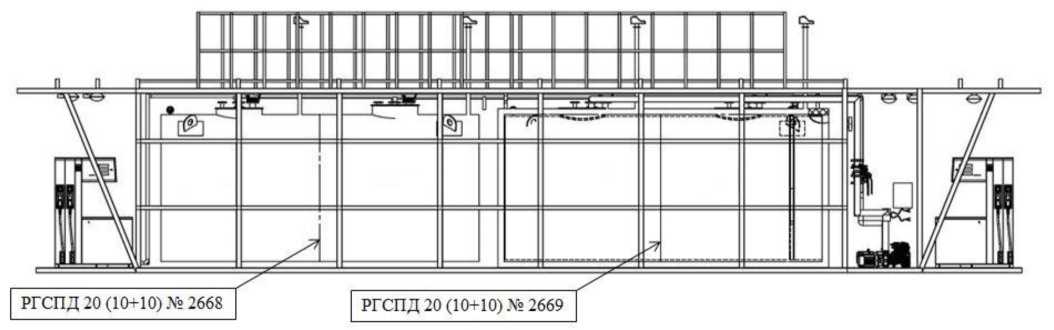

Рисунок 2 - Эскиз резервуаров горизонтальных стальных прямоугольных двустенных РГСПД 20 (10+10) в составе контейнерной автозаправочной станции

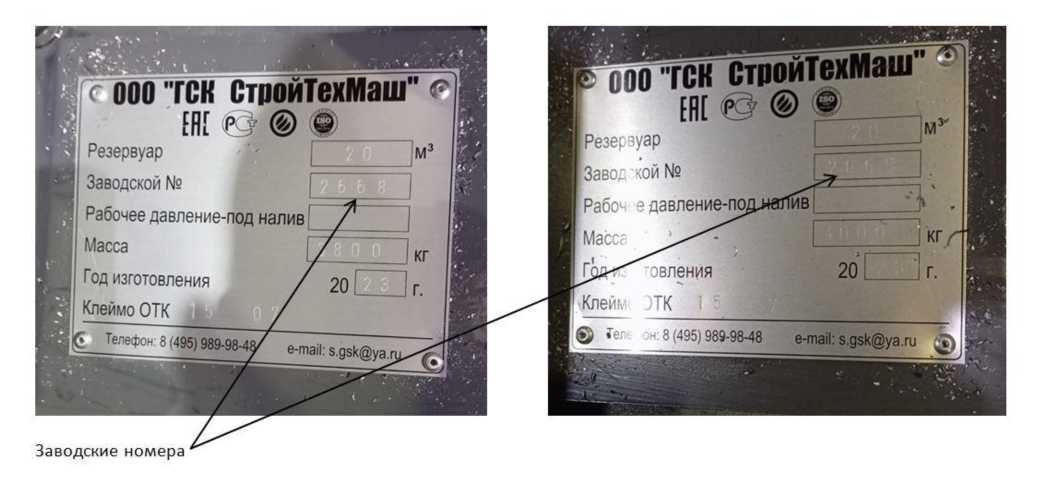

Рисунок 3 - Маркировочные таблички резервуаров
Таблица 1 - Метрологические характеристики
| Характеристика резервуара | Значение |
| Номинальная вместимость резервуара (отсеков) при температуре 20 °С, м3 | 20(10+10) |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +45 |
наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на резервуар не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной прямоугольный двустенный | РГСПД 20 (10+10) | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в главе 8 «Правила транспортировки, хранения и эксплуатации» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости» (часть 3-я).
