| Номер в госреестре | 92172-24 |
| Наименование СИ | Угольники поверочные 90° |
| Обозначение типа СИ | INSIZE |
| Изготовитель | INSIZE CO., LTD., КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 24.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Угольники поверочные 90° INSIZE (далее по тексту - угольники) предназначены для измерений отклонений от перпендикулярности рабочих поверхностей средств измерений.
Принцип действия угольников основан на сравнении просвета между измерительными поверхностями угольника и контролируемым взаимно-перпендикулярным расположением плоскостей детали с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине или при помощи щупа.
Угольники поверочные изготавливаются следующих моделей:
- 4790, 4795- лекальные плоские;
- 4791, 4796 - слесарные плоские;
- 4707, 4711, 4792, 4793 - слесарные с широким основанием.
- 4141, 4142, 4144 - с широким основанием из твердокаменных пород.
Товарный знак наносится на нерабочую поверхность угольника
лазерной маркировкой или на информационную табличку краской; и на титульный лист паспорта угольника типографским методом.
Заводской номер в виде цифрового обозначения наносится на нерабочую поверхность угольника лазерной маркировкой или на информационную табличку краской, или лазерной маркировкой в местах, указанных на рисунках 1-4, 8-9, 11, 13.
Модель угольников указана на укладочном ящике (футляре) или нерабочей поверхности угольника, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис».
Пломбирование угольников от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид угольников указан на рисунках 1-12.
Место нанесения заводского номера

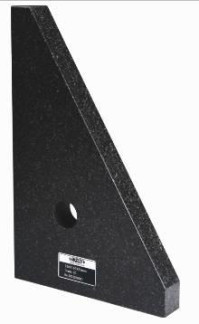

Рисунок 1 - Общий вид угольников модели 4141 с указанием места нанесения заводского номера
Место нанесения
заводского номера
Рисунок 2 - Общий вид угольников модели 4141 с указанием места нанесения заводского номера
Место нанесения заводского номера

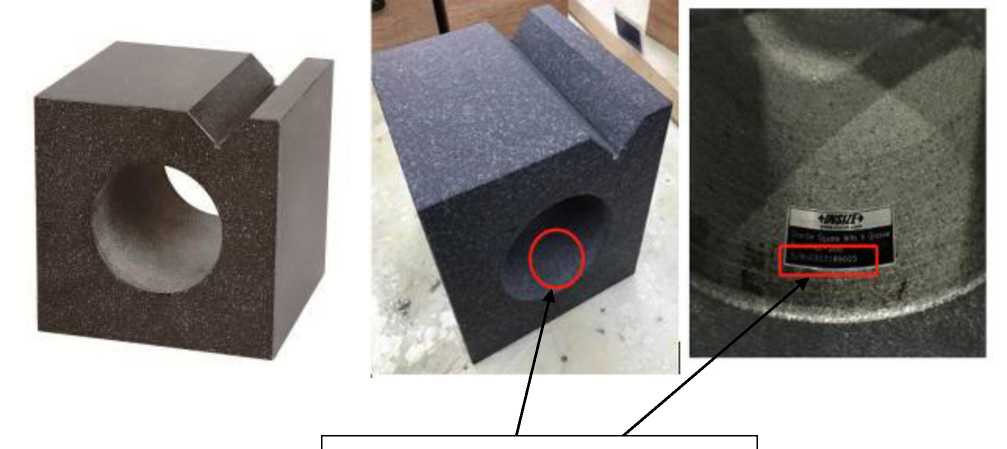

Рисунок 3 - Общий вид угольников модели 4142 с указанием места нанесения
заводского номера
Место нанесения

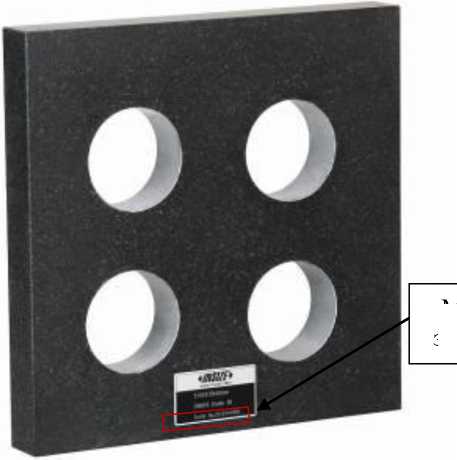

Рисунок 4 - Общий вид угольников модели 4144 с указанием места нанесения заводского номера
заводского номера
Рисунок 5 - Общий вид угольников модели 4707
Рисунок 6 - Общий вид угольников модели 4711
Рисунок 7 - Общий вид угольников модели 4790

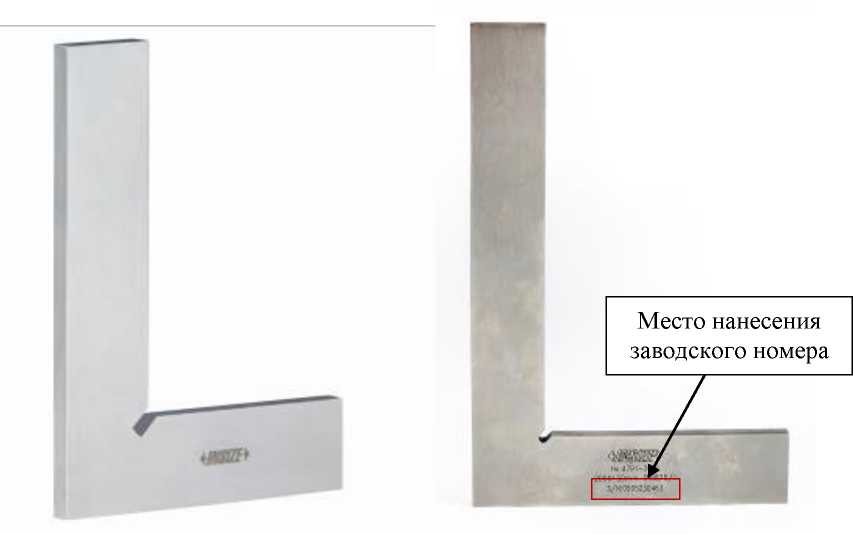

Рисунок 8 - Общий вид угольников модели 4791 с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 9 - Общий вид угольников модели 4792 с указанием места нанесения заводского
номера
Рисунок 10 - Общий вид угольников модели 4793
Место нанесения заводского номера
Рисунок 11 - Общий вид угольников модели 4795
Рисунок 12 - Общий вид угольников модели 4796

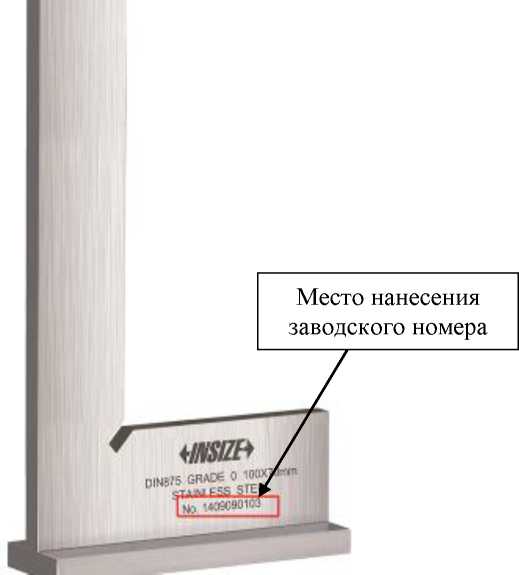

Рисунок 13 - Место нанесения заводского номера на угольниках моделей 4707, 4711, 4790, 4793, 4796
Таблица 1 - Метрологические и технические характеристики угольников моделей 4141, 4142, 4144
| Характеристики | Модификация | ||||
| 4141-400 | 4141-630 | 4141-400В | 4144-315 | 4142-200 | |
| Длина измерительных поверхностей, мм | 400 | 630 | 400 | 315 | 200 |
| Длина опорных поверхностей, мм | 250 | 400 | 250 | 315 | 200 |
| Отклонение от прямолинейности измерительных поверхностей, мкм | 1,5 | 2,0 | 1,5 | 1,1 | 4,5 |
| Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм | 3,0 | 4,0 | 3,0 | 2,6 | 6,0 |
| Масса (с футляром), кг, не более | 8,679 | 51,000 | 8,679 | 12,095 | 21,520 |
| Габаритные размеры (ДхШхВ), мм, не более | 430x280x80 | 800x580x3 10 | 430x280x80 | 335x335x6 5 | 265x265x2 55 |
Таблица 2 - Метрологические и технические характеристики угольников модели 4792
| Характеристики | Модификация | ||||
| 4792-50 | 4792-75 | 4792-100 | 4792-150 | 4792-200 | |
| Длина измерительных поверхностей, мм | 50 | 75 | 100 | 150 | 200 |
| Длина опорных поверхностей, мм | 40 | 50 | 70 | 100 | 130 |
| Класс точности | 0 | ||||
| Отклонение от плоскостности измерительных поверхностей, мкм | 3,0 | 3,0 | 3,0 | 4,0 | 4,0 |
| Отклонение от плоскостности опорных поверхностей, мкм | 2,0 | 2,0 | 2,0 | 4,0 | 4,0 |
| Отклонение от параллельности опорных поверхностей, мкм | 4,0 | 6,0 | 6,0 | 8,0 | 8,0 |
| Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм | 6,0 | 7,0 | 7,0 | 8,0 | 9,0 |
| Масса (с футляром), кг, не более | 0,67 | 0,207 | 0,291 | 0,568 | 1,029 |
| Габаритные размеры (ДхШхВ), мм, не более | 75x80x17 | 321x119x 25 | 321x119x2 5 | 226x128x 43 | 307x177x4 4 |
Таблица 3 - Метрологические и технические характеристики угольников модели 4790
| Характеристики | Модификация | ||||||
| 4790-050 | 4790-075 | 4790-0100 | 4790-0150 | 4790-0200 | 4790-0250 | 4790-0300 | |
| Длина измерительных поверхностей, мм | 50 | 75 | 100 | 150 | 200 | 250 | 300 |
| Длина опорных поверхностей, мм | 40 | 50 | 70 | 100 | 130 | 165 | 200 |
| Класс точности | 00 | ||||||
| Отклонение от прямолинейности измерительных поверхностей, мкм | 2,0 | 2,0 | 2,0 | 3,0 | 3,0 | 3,0 | 3,0 |
| Отклонение от плоскостности опорных поверхностей, мкм | 1,0 | 1,0 | 1,0 | 2,0 | 2,0 | 2,0 | 2,0 |
| Отклонение от параллельности опорных поверхностей, мкм | 2,0 | 3,0 | 3,0 | 4,0 | 4,0 | 4,0 | 6,0 |
| Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм | 2,5 | 2,8 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 |
| Масса (с футляром), кг, не более | 0,061 | 0,185 | 0,242 | 0,576 | 0,969 | 1,316 | 1,552 |
| Габаритные размеры (ДхШхВ), мм, не более | 78x78x30 | 161x94x32 | 161x94x32 | 226x128x43 | 307x177x44 | 338x201x44 | 330x225x35 |
Таблица 4 - Метрологические и технические характеристики угольников модели 4790
| Характеристики | Модификация | ||||||
| 4790-500 | 4790-750 | 4790-1000 | 4790-1500 | 4790-2000 | 4790-2500 | 4790-3000 | |
| Длина измерительных поверхностей, мм | 50 | 75 | 100 | 150 | 200 | 250 | 300 |
| Длина опорных поверхностей, мм | 40 | 50 | 70 | 100 | 130 | 165 | 200 |
| Класс точности | 0 | ||||||
| Отклонение от прямолинейности измерительных поверхностей, мкм | 3,0 | 3,0 | 3,0 | 4,0 | 4,0 | 5,0 | 5,0 |
| Отклонение от плоскостности опорных поверхностей, мкм | 2,0 | 2,0 | 2,0 | 4,0 | 4,0 | 4,0 | 4,0 |
| Отклонение от параллельности опорных поверхностей, мкм | 4,0 | 6,0 | 6,0 | 8,0 | 8,0 | 8,0 | 12,0 |
| Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм | 6,0 | 7,0 | 7,0 | 8,0 | 9,0 | 10,0 | 11,0 |
| Масса (с футляром), кг, не более | 0,055 | 0,184 | 0,241 | 0,581 | 0,969 | 1,071 | 1,468 |
| Габаритные размеры (ДхШхВ), мм, не более | 75x75x17 | 161x94x32 | 161x94x32 | 226x128x43 | 307x177x44 | 280x190x30 | 330x225x32 |
Таблица 5 - Метрологические и технические характеристики угольников модели 4791
| Характеристики | Модификация | ||||||
| 4791-50 | 4791-75 | 4791-100 | 4791-150 | 4791-200 | 4791-250 | 4791-300 | |
| Длина измерительных поверхностей, мм | 50 | 75 | 100 | 150 | 200 | 250 | 300 |
| Длина опорных поверхностей, мм | 40 | 50 | 70 | 100 | 130 | 165 | 200 |
| Класс точности | 0 | ||||||
| Отклонение от плоскостности измерительных поверхностей, мкм | 3,0 | 3,0 | 3,0 | 4,0 | 4,0 | 5,0 | 5,0 |
| Отклонение от плоскостности опорных поверхностей, мкм | 2,0 | 2,0 | 2,0 | 2,0 | 4,0 | 4,0 | 4,0 |
| Отклонение от параллельности опорных поверхностей, мкм | 4,0 | 6,0 | 6,0 | 8,0 | 8,0 | 8,0 | 12,0 |
| Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм | 6,0 | 7,0 | 7,0 | 8,0 | 9,0 | 10,0 | 11,0 |
| Масса (с футляром), кг, не более | 0,060 | 0,191 | 0,256 | 0,601 | 1,014 | 1,375 | 1,568 |
| Габаритные размеры (ДхШхВ), мм, не более | 75x75x17 | 161x94x32 | 161x94x32 | 226x128x43 | 307x177x44 | 338x201x44 | 330x225x32 |
Таблица 6 - Метрологические и технические характеристики угольников модели 4791
| Характеристики | Модификация | ||||||
| 4791-501 | 4791-751 | 4791-1001 | 4791-1501 | 4791-2001 | 4791-2501 | 4791-3001 | |
| Длина измерительных поверхностей, мм | 50 | 75 | 100 | 150 | 200 | 250 | 300 |
| Длина опорных поверхностей, мм | 40 | 50 | 70 | 100 | 130 | 165 | 200 |
| Класс точности | 1 | ||||||
| Отклонение от плоскостности измерительных поверхностей, мкм | 5,0 | 6,0 | 6,0 | 7,0 | 8,0 | 9,0 | 10,0 |
| Отклонение от плоскостности опорных поверхностей, мкм | 6,5 | 7,0 | 8,0 | 9,0 | 10,0 | 8,0 | 8,0 |
| Отклонение от параллельности опорных поверхностей, мкм | 8,0 | 12,0 | 12,0 | 16,0 | 16,0 | 16,0 | 24,0 |
| Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм | 13,0 | 14,0 | 15,0 | 18,0 | 20,0 | 23,0 | 25,0 |
| Масса (с футляром), кг, не более | 0,060 | 0,191 | 0,256 | 0,601 | 1,013 | 1,000 | 1,300 |
| Габаритные размеры (ДхШхВ), мм, не более | 75x75x17 | 161x94x32 | 161x94x32 | 226x128x43 | 307x177x44 | 340x195x43 | 438x269x57 |
Таблица 7 - Метрологические и технические характеристики угольников модели 4791
| Характеристики | Модификация | ||||||
| 4791-502 | 4791-752 | 4791-1002 | 4791-1502 | 4791-2002 | 4791-2502 | 4791-3002 | |
| Длина измерительных поверхностей, мм | 50 | 75 | 100 | 150 | 200 | 250 | 300 |
| Длина опорных поверхностей, мм | 40 | 50 | 70 | 100 | 130 | 165 | 200 |
| Класс точности | 2 | ||||||
| Отклонение от плоскостности измерительных поверхностей, мкм | 10,0 | 11,0 | 12,0 | 14,0 | 16,0 | 18,0 | 20,0 |
| Отклонение от плоскостности опорных поверхностей, мкм | 10,0 | 10,0 | 11,0 | 12,0 | 13,0 | 15,0 | 16,0 |
| Отклонение от параллельности опорных поверхностей, мкм | 25,0 | 28,0 | 30,0 | 35,0 | 40,0 | 45,0 | 50,0 |
| Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм | 25,0 | 28,0 | 30,0 | 35,0 | 40,0 | 45,0 | 50,0 |
| Масса (с футляром), кг, не более | 0,300 | 0,400 | 0,500 | 0,600 | 0,800 | 1,000 | 1,300 |
| Габаритные размеры (ДхШхВ), мм, не более | 67x67x26 | 90x65x35 | 160x93x31, 5 | 168x113x3 1 | 258x183x3 1 | 340x195x4 3 | 438x269x57 |
Таблица 8 - Метрологические и технические характеристики угольников модели 4793
| Характеристики | Модификация | ||||||
| 4793-50 | 4793-75 | 4793-100 | 4793-150 | 4793-200 | 4793-250 | 4793-300 | |
| Длина измерительных поверхностей, мм | 50 | 75 | 100 | 150 | 200 | 250 | 300 |
| Длина опорных поверхностей, мм | 40 | 50 | 70 | 100 | 130 | 165 | 200 |
| Класс точности | 0 | ||||||
| Отклонение от плоскостности измерительных поверхностей, мкм | 3,0 | 3,0 | 3,0 | 4,0 | 4,0 | 5,0 | 5,0 |
| Отклонение от плоскостности опорных поверхностей, мкм | 2,0 | 2,0 | 2,0 | 2,0 | 4,0 | 4,0 | 4,0 |
| Отклонение от параллельности опорных поверхностей, мкм | 4,0 | 6,0 | 6,0 | 8,0 | 8,0 | 8,0 | 12,0 |
| Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм | 6,0 | 7,0 | 7,0 | 8,0 | 9,0 | 10,0 | 11,0 |
| Масса (с футляром), кг, не более | 0,086 | 0,221 | 0,311 | 0,738 | 1,230 | 1,667 | 2,842 |
| Габаритные размеры (ДхШхВ), мм, не более | 75x75x30 | 161x94x32 | 161x94x32 | 226x128x43 | 307x177x44 | 338x201x44 | 383x250x35 |
Таблица 9 - Метрологические и технические характеристики угольников модели 4793
| Характеристики | Модификация | ||||||
| 4793-501 | 4793-751 | 4793-1001 | 4793-1501 | 4793-2001 | 4793-2501 | 4793-3001 | |
| Длина измерительных поверхностей, мм | 50 | 75 | 100 | 150 | 200 | 250 | 300 |
| Длина опорных поверхностей, мм | 40 | 50 | 70 | 100 | 130 | 165 | 200 |
| Класс точности | 1 | ||||||
| Отклонение от плоскостности измерительных поверхностей, мкм | 5,0 | 6,0 | 6,0 | 7,0 | 8,0 | 9,0 | 10,0 |
| Отклонение от плоскостности опорных поверхностей, мкм | 6,5 | 7,0 | 8,0 | 9,0 | 10,0 | 8,0 | 8,0 |
| Отклонение от параллельности опорных поверхностей, мкм | 8,0 | 12,0 | 12,0 | 16,0 | 16,0 | 16,0 | 24,0 |
| Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм | 13,0 | 14,0 | 15,0 | 18,0 | 20,0 | 23,0 | 25,0 |
| Масса (с футляром), кг, не более | 0,300 | 0,400 | 0,500 | 0,600 | 0,800 | 1,000 | 1,300 |
| Габаритные размеры (ДхШхВ), мм, не более | 67x67x26 | 90x65x35 | 160x93x31, 5 | 168x113x31 | 258x183x31 | 340x195x43 | 438x269x57 |
Таблица 10 - Метрологические и технические характеристики угольников модели 4793
| Характеристики | Модификация | ||||||
| 4793-502 | 4793-752 | 4793-1002 | 4793-1502 | 4793-2002 | 4793-2502 | 4793-3002 | |
| Длина измерительных поверхностей, мм | 50 | 75 | 100 | 150 | 200 | 250 | 300 |
| Длина опорных поверхностей, мм | 40 | 50 | 70 | 100 | 130 | 165 | 200 |
| Класс точности | 2 | ||||||
| Отклонение от плоскостности измерительных поверхностей, мкм | 10,0 | 11,0 | 12,0 | 14,0 | 16,0 | 18,0 | 20,0 |
| Отклонение от плоскостности опорных поверхностей, мкм | 10,0 | 10,0 | 10,8 | 12,0 | 13,0 | 15,0 | 16,0 |
| Отклонение от параллельности опорных поверхностей, мкм | 25,0 | 28,0 | 30,0 | 35,0 | 40,0 | 45,0 | 50,0 |
| Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм | 25,0 | 28,0 | 30,0 | 35,0 | 40,0 | 45,0 | 50,0 |
| Масса (с футляром), кг, не более | 0,300 | 0,400 | 0,500 | 0,600 | 0,800 | 1,000 | 1,300 |
| Габаритные размеры (ДхШхВ), мм, не более | 67x67x26 | 90x65x35 | 160x93x31, 5 | 168x113x3 1 | 258x183x31 | 340x195x43 | 438x269x57 |
Таблица 11 - Метрологические и технические характеристики угольников модели 4707
| Характеристики | Модификация | ||||||
| 4707-50 | 4707-75 | 4707-100 | 4707-150 | 4707-200 | 4707-250 | 4707-300 | |
| Длина измерительных поверхностей, мм | 50 | 75 | 100 | 150 | 200 | 250 | 300 |
| Длина опорных поверхностей, мм | 40 | 50 | 70 | 100 | 130 | 165 | 200 |
| Класс точности | 2 | ||||||
| Отклонение от плоскостности измерительных поверхностей, мкм | 10,0 | 11,0 | 12,0 | 14,0 | 16,0 | 18,0 | 20,0 |
| Отклонение от плоскостности опорных поверхностей, мкм | 13,0 | 14,0 | 15,0 | 18,0 | 20,0 | 23,0 | 25,0 |
| Отклонение от параллельности опорных поверхностей, мкм | 25,0 | 28,0 | 30,0 | 35,0 | 40,0 | 45,0 | 50,0 |
| Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм | 25,0 | 28,0 | 30,0 | 35,0 | 40,0 | 45,0 | 50,0 |
| Масса (с футляром), кг, не более | 0,079 | 0,129 | 0,218 | 0,454 | 0,817 | 1,073 | 1,975 |
| Габаритные размеры (ДхШхВ), мм, не более | 75x80x30 | 105x75x12 | 105x75x12 | 155x105x16 | 255x170x20 | 255x170x20 | 423x265x50 |
Таблица 12 - Метрологические и технические характеристики угольников модели 4707
| Характеристики | Модификация | |||||
| 4707-400 | 4707-500 | 4707-600 | 4707-750 | 4707-900 | 4707-1000 | |
| Длина измерительных поверхностей, мм | 400 | 500 | 600 | 750 | 900 | 1000 |
| Длина опорных поверхностей, мм | 250 | 300 | 350 | 400 | 500 | 550 |
| Класс точности | 2 | |||||
| Отклонение от плоскостности измерительных поверхностей, мкм | 24,0 | 28,0 | 32,0 | 38,0 | 44,0 | 48,0 |
| Отклонение от плоскостности опорных поверхностей, мкм | 30,0 | 35,0 | 40,0 | 48,0 | 55,0 | 60,0 |
| Отклонение от параллельности опорных поверхностей, мкм | 60,0 | 70,0 | 80,0 | 95,0 | 110,0 | 120,0 |
| Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм | 60,0 | 70,0 | 80,0 | 95,0 | 110,0 | 120,0 |
| Масса (с футляром), кг, не более | 2,712 | 4,724 | 6,261 | 12,695 | 21,798 | 22,237 |
| Габаритные размеры (ДхШхВ), мм, не более | 440x290x40 | 533x330x40 | 635x390x40 | 785x435x65 | 940x530x70 | 1030x585x60 |
Таблица 13 - Метрологические и технические характеристики угольников модели 4796
| Характеристики | Модификация | ||||||
| 4796-50 | 4796-75 | 4796-100 | 4796-125 | 4796-150 | 4796-200 | 4796-250 | |
| Длина измерительных поверхностей, мм | 50 | 75 | 100 | 125 | 150 | 200 | 250 |
| Длина опорных поверхностей, мм | 30 | 50 | 70 | 80 | 100 | 130 | 165 |
| Класс точности | 2 | ||||||
| Отклонение от плоскостности измерительных поверхностей, мкм | 10,0 | 11,0 | 12,0 | 13,0 | 14,0 | 16,0 | 18,0 |
| Отклонение от плоскостности опорных поверхностей, мкм | 13,0 | 14,0 | 15,0 | 16,0 | 17,0 | 20,0 | 23,0 |
| Отклонение от параллельности опорных поверхностей, мкм | 25,0 | 28,0 | 30,0 | 33,0 | 35,0 | 40,0 | 45,0 |
| Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм | 25,0 | 28,0 | 30,0 | 33,0 | 35,0 | 40,0 | 45,0 |
| Масса (с футляром), кг, не более | 0,078 | 0,129 | 0,217 | 0,335 | 0,454 | 0,816 | 1,072 |
| Габаритные размеры (ДхШхВ), мм, не более | 50х30х3 | 75х50х3 | 100х70х5 | 125х80х5 | 150х100х6 | 200х130х6 | 250х165х6 |
Таблица 14- Метрологические и технические характеристики угольников модели 4796
| Характеристики | Модификация | ||||
| 4796-300 | 4796-350 | 4796-400 | 4796-450 | 4796-500 | |
| Длина измерительных поверхностей, мм | 300 | 350 | 400 | 450 | 500 |
| Длина опорных поверхностей, мм | 200 | 200 | 200 | 250 | 300 |
| Класс точности | 2 | ||||
| Отклонение от плоскостности измерительных поверхностей, мкм | 20,0 | 22,0 | 24,0 | 26,0 | 28,0 |
| Отклонение от плоскостности опорных поверхностей, мкм | 25,0 | 28,0 | 30,0 | 33,0 | 35,0 |
| Отклонение от параллельности опорных поверхностей, мкм | 50,0 | 55,0 | 60,0 | 65,0 | 70,0 |
| Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм | 50,0 | 55,0 | 60,0 | 65,0 | 70,0 |
| Масса (с футляром), кг, не более | 1,975 | 2,343 | 2,712 | 3,718 | 4,724 |
| Габаритные размеры (ДхШхВ), мм, не более | 300х200х6 | 350х200х6 | 400х200х9 | 450х250х9 | 500х300х9 |
Таблица 15 - Метрологические и технические характеристики угольников модели 4795
| Характеристики | Модификация | ||||
| 4795-50 | 4795-75 | 4795-100 | 4795-150 | 4795-200 | |
| Длина измерительных поверхностей, мм | 50 | 75 | 100 | 150 | 200 |
| Длина опорных поверхностей, мм | 40 | 50 | 70 | 100 | 130 |
| Класс точности | 0 | ||||
| Отклонение от прямолинейности измерительных поверхностей, мкм | 3,0 | 3,0 | 3,0 | 4,0 | 4,0 |
| Отклонение от плоскостности опорных поверхностей, мкм | 2,0 | 2,0 | 2,0 | 4,0 | 4,0 |
| Отклонение от параллельности опорных поверхностей, мкм | 4,0 | 6,0 | 6,0 | 8,0 | 8,0 |
| Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм | 6,0 | 7,0 | 7,0 | 8,0 | 9,0 |
| Масса (с футляром), кг, не более | 0,069 | 0,208 | 0,290 | 0,575 | 1,049 |
| Габаритные размеры (ДхШхВ), мм, не более | 75x75x15 | 161x94x32 | 161x94x32 | 226x128x43 | 307x177x44 |
Таблица 16 - Метрологические и технические характеристики угольников модели 4711
| Характеристики | Модификация | |||||
| 4711-50 | 4711-75 | 4711-100 | 4711-150 | 4711-200 | 4711-250 | |
| Длина измерительных поверхностей, мм | 50 | 75 | 100 | 150 | 200 | 250 |
| Длина опорных поверхностей, мм | 30 | 50 | 70 | 100 | 130 | 165 |
| Класс точности | 2 | |||||
| Отклонение от плоскостности измерительных поверхностей, мкм | 10,0 | 11,0 | 12,0 | 14,0 | 16,0 | 18,0 |
| Отклонение от плоскостности опорных поверхностей, мкм | 13,0 | 14,0 | 15,0 | 18,0 | 20,0 | 23,0 |
| Отклонение от параллельности опорных поверхностей, мкм | 25,0 | 28,0 | 30,0 | 35,0 | 40,0 | 45,0 |
| Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм | 25,0 | 28,0 | 30,0 | 35,0 | 40,0 | 45,0 |
| Масса (с футляром), кг, не более | 0,078 | 0,129 | 0,217 | 0,454 | 0,816 | 1,072 |
| Габаритные размеры (ДхШхВ), мм, не более | 50х30х9 | 75х50х9 | 100х70х12 | 150х100х 16 | 200х130х 16 | 250х165х 19 |
Таблица 17 - Метрологические и технические характеристики угольников модели 4711
| Характеристики | Модификация | ||||
| 4711-300 | 4711-400 | 4711-500 | 4711-600 | 4711-750 | |
| Длина измерительных поверхностей, мм | 300 | 400 | 500 | 600 | 750 |
| Длина опорных поверхностей, мм | 200 | 200 | 300 | 350 | 400 |
| Класс точности | 2 | ||||
| Отклонение от плоскостности измерительных поверхностей, мкм | 20,0 | 24,0 | 28,0 | 32,0 | 38,0 |
| Отклонение от плоскостности опорных поверхностей, мкм | 25,0 | 30,0 | 35,0 | 40,0 | 48,0 |
| Отклонение от параллельности опорных поверхностей, мкм | 50,0 | 60,0 | 70,0 | 80,0 | 95,0 |
| Отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям, мкм | 50,0 | 60,0 | 70,0 | 80,0 | 95,0 |
| Масса (с футляром), кг, не более | 1,975 | 2,712 | 4,724 | 6,261 | 12,695 |
| Габаритные размеры (ДхШхВ), мм, не более | 300х200х19 | 400х200х22 | 500х300х25 | 600х350х30 | 750х400х50 |
Таблица 18 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, %, не более | От +16,5 до +23,5 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 19 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Угольник поверочный 90° | INSIZE | 1 шт. |
| Паспорт | - | 1 экз. |
| Укладочный ящик (футляр) | - | 1 шт. |
приведены в разделе 6 «Принцип работы и техническое обслуживание» паспорта угольников.
Стандарт предприятия INSIZE CO., LTD «Угольники поверочные 90° INSIZE».
| Зарегистрировано поверок | 34 |
| Поверителей | 8 |
| Актуальность данных | 16.11.2024 |
