| Номер в госреестре | 92173-24 |
| Наименование СИ | Виброанализаторы портативные |
| Обозначение типа СИ | JNJVS-BV300 |
| Изготовитель | "Shanghai Goldfund Measurement and Control System Co., Ltd.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 24.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброанализаторы портативные JNJVS-BV300 (далее - виброанализаторы) предназначены для измерений аналоговых сигналов, поступающих от датчиков вибрации и преобразования их в значения параметров вибрации (виброскорости, виброускорения).
Принцип действия виброанализаторов основан на осуществлении непрерывного приема, усиления и преобразования входных аналоговых сигналов, поступающих от первичных преобразователей (в состав виброанализаторов не входят), расчете не измеряемых прямым путем параметров и характеристик вибрации.
Виброанализаторы представляют собой портативное электронные устройства с 1 измерительным каналом для подключения акселерометров.
Заводской номер виброанализаторов, представленный в буквенно-цифровом формате, наносятся на боковую панель методом лазерной гравировки.
Место нанесения знака поверки на корпусе виброанализаторов не предусмотрено.
Пломбирование виброанализаторов не предусмотрено.

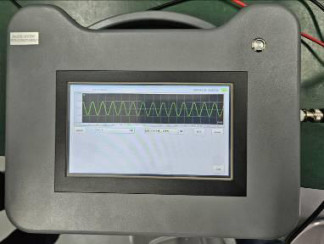

Общий вид виброанализаторов JNJVS-BV300, место нанесения заводского номера представлены на рисунках приведен на рисунке 1.

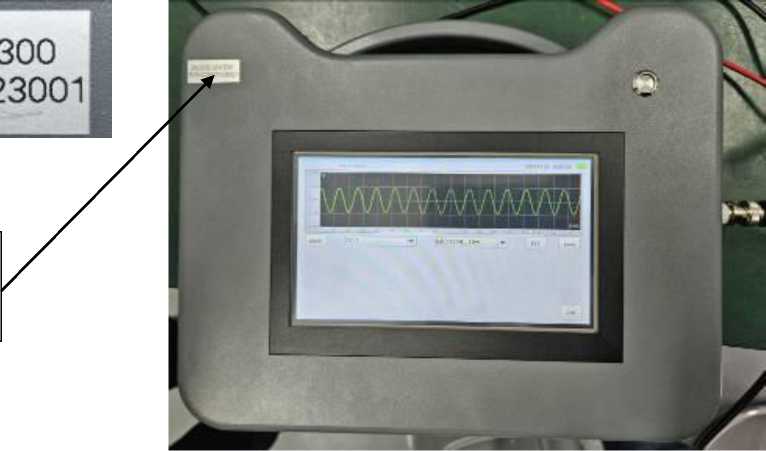

Место нанесения заводского номера
Рисунок 1 - Внешний вид виброанализаторов JNJVS-BV300
Программное обеспечение (ПО) виброанализаторов JNJVS-BV300 служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 - Идентификационные данные ПО виброанализаторов JNJVS-BV300
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ST Link |
| Номер версии (идентификационный номер) ПО, не ниже | 5.0 |
| Цифровой идентификатор ПО | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений виброускорения, м/с2 | от 0,2 до 100 |
| Диапазоны измерений виброскорости, мм/с | от 0,1 до 50 |
| Коэффициент преобразования измерительного канала, мВ/м^с-2 | 10,2 |
| Диапазон рабочих частот, Гц | от 10 до 1000 |
| Диапазон входного напряжения, мВ | от 1 до 1000 |
| Пределы допускаемой основной относительной погрешности измерений параметров вибрации (виброускорения, виброскорости), % | ±10 |
| Пределы допускаемой дополнительной относительной погрешности измерений параметров вибрации (виброускорения, виброскорости), вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C | ±0,01 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации, °С | от -45 до +70 |
| Габаритные размеры, мм, не более (длинахвысотахширина) | 290х230х60 |
| Масса, кг, не более | 1,2 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Виброанализатор портативный | JNJVS-BV300 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
приведены в руководстве по эксплуатации РЭ «Виброанализаторы JNJVS-BV300. Руководство по эксплуатации», в разделе 9 «Методы измерений».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Стандарт предприятия «Единые технические и метрологические требования к виброанализаторам портативным JNJVS-BV300».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
