| Номер в госреестре | 92174-24 |
| Наименование СИ | Системы мониторинга температуры и влажности |
| Обозначение типа СИ | Actidata 1 |
| Изготовитель | Общество с ограниченной ответственностью "Актидата" (ООО "Актидата"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 24.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мониторинга температуры и влажности Actidata 1 (далее - системы) предназначены для непрерывных измерений параметров микроклимата (температуры окружающей среды и относительной влажности воздуха), а также для передачи и хранения измеренных параметров.
Принцип действия систем основан на измерении и преобразовании в цифровой код сигналов, поступающих от датчиков температуры и/или влажности, передачи измеренной информации посредством цифровых сетей, в том числе беспроводных, для дальнейшего хранения, визуализации измеренных значений и создания отчетов на основе измеренной информации.
Конструктивно система мониторинга температуры и влажности Actidata 1 состоит из следующих основных компонентов:
- контроллер ActidataNV (со встроенным GSM-модемом или без него);
- усилитель-разветвитель SPL-A;
- датчики температуры TS1;
- датчики температуры TS2;
- датчики температуры и влажности T/RHS2.
Дополнительно в систему могут включаться различные датчики напряжения, движения, проникновения, задымления, протечек и т.п., не имеющие метрологических характеристик.
Система осуществляет непрерывное измерение температуры и относительной влажности воздуха в помещениях для размещения и хранения различной продукции, технологических зданиях (датчик температуры и влажности T/RHS2), непрерывного измерения температуры в помещениях для размещения и хранения различной продукции, технологических зданиях (датчик температуры TS1), а также измерения температуры вне помещений (датчик температуры TS2). Показания измеренной температуры/влажности отражаются на экране персонального компьютера со штатным программным обеспечением контроллера SNMPGuard 3.3.
Контроллер ActidataNV предназначен для опроса распределенной системы датчиков, обнаружения нештатных ситуаций, формирования управляющего воздействия на внешнее оборудование, а также передачи информации об измеренных значениях параметров датчиков и аварийных ситуациях с датчиками по проводным (Ethernet) и беспроводным сетям. В контроллер встроена флэш-память для сохранения данных от датчиков, а также может быть встроен радиомодем сотовой мобильной связи стандартов GSM 900/1800, UMTS. Также внутри контроллера находится датчик температуры для контроля температуры окружающей среды. К контроллеру ActidataNV одновременно могут подключаться от 1 до 30 датчиков.
Усилитель-разветвитель SPL-A подключается к контроллеру с помощью специального прямого кабеля с разъемами RJ12 и выполняет роль усилителя, что позволяет устанавливать датчики на расстоянии до 100 м от контроллера, для подключения до 12 датчиков. Контроллер допускает подключение до 3 разветвителей.
Схема функционирования (архитектура) системы представлена на рисунке 1. Общий вид компонентов системы с указанием места нанесения заводского номера и места пломбировки представлен на рисунках 2-7. Общий вид системы мониторинга температуры и влажности Actidata 1, подключенной по сети Ethernet к персональному компьютеру, представлен на рисунке 8.

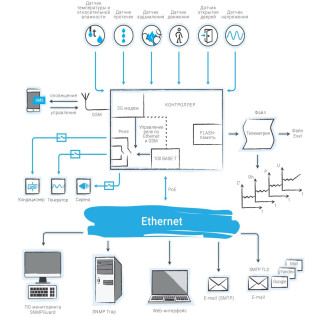

Рисунок 1 - Схема функционирования системы
Вид сзади
Вид спереди
Место нанесения заводского номера
Рисунок 2 - Общий вид контроллера ActidataNV с указанием места нанесения заводского номера
Вид спереди
Место нанесения заводского номера
Вид сзади
Рисунок 3 - Общий вид контроллера ActidataNV с GSM-модемом с указанием места нанесения заводского номера
Вид спереди
Вид сзади
Место нанесения заводского номера
Рисунок 4 - Общий вид усилителя-разветвителя SPL-A с указанием места нанесения заводского номера
Место нанесения
Рисунок 5 - Общий вид датчика температуры TS1 с указанием места нанесения заводского номера
заводского номера
Место нанесения заводского номера
Рисунок 6 - Общий вид датчика температуры TS2 с указанием места нанесения
заводского номера
Рисунок 7 - Общий вид датчика температуры и влажности T/RHS2 с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 8 - Общий вид системы мониторинга температуры и влажности Actidata 1
Заводские номера контроллера ActidataNV и усилителя-разветвителя SPL-A в виде цифрового обозначения наносятся на наклейки, прикрепляемые на тыльную (нижнюю) сторону корпуса приборов. Заводские номера датчиков температуры TS1, TS2, а также датчика температуры и влажности T/RHS2 в виде цифрового обозначения, состоящего из арабский цифр, наносятся на маркировочные наклейки, прикрепляемые к кабелю датчиков.
Конструкция контроллера и усилителя-разветвителя позволяет (при необходимости) нанести на них знак поверки. Пломбирование контроллера и усилителя-разветвителя не предусмотрено. Конструкция датчиков не предусматривает нанесения на них знака поверки. Пломбирование датчиков не предусмотрено.
Заводской номер системы наносится в паспорт системы типографским способом.
Программное обеспечение (ПО) системы состоит из встроенной, метрологически значимой, и автономной части ПО контроллера ActidataNV.
Встроенное ПО контроллера ActidataNV устанавливается на заводе-изготовителе во время производственного цикла. Конструкция контроллера исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Уровень защиты автономного программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Actidata NV3 IPv6 firmware |
| Номер версии (идентификационный номер) ПО | не ниже V4.23.011 |
| Цифровой идентификатор ПО | Недоступен |
Автономная часть ПО контроллера «ActidataNetViewerPro» предназначена для конфигурирования и визуализации измеряемых параметров.
Метрологические и основные технические характеристики систем мониторинга температуры и влажности Actidata 1 приведены в таблицах 2- 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С: - датчик TS1 - датчик TS2 - датчик T/RHS2 | от 0 до +60 от -20 до +100 от 0 до +60 |
| Пределы допускаемой абсолютной погрешности канала измерений температуры, °С: - датчик TS1 - датчик TS2 - в диапазоне от -10 до +80 °С включ. - в диапазоне от -20 до -10 °С не включ. и св.+80 до +100 °С - датчик T/RHS2 | ±0,5 ±0,5 ±1,0 ±2,0 |
| Диапазон измерений относительной влажности, % - датчик T/RHS2 | от 5 до 95 |
| Пределы допускаемой абсолютной погрешности канала измерений относительной влажности (при температуре окружающей среды от +5 до +60 °С), % - датчик T/RHS2: - в диапазоне от 30 до 80 % включ. | ±3,5 (при температуре от +15 до +40 °С включ.); ±4,0 (при температуре от +5 до +15 °С не включ. и св. +40 до +60 °С) |
| - в диапазоне от 5 до 30 % не включ. и св. 80 до 95 % | ±4,0 (при температуре от +15 до +40 °С включ.); ±5,0 (при температуре от +5 до +15 °С не включ. и св. +40 до +60 °С) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний относительной влажности, % - датчик T/RHS2 | от 0 до 100 |
| Разрешающая способность: - измерения температуры, °С - измерения относительной влажности, % | 0,1 0,1 |
| Время опроса датчиков, с (устанавливается программным способом) | 0,5; 10; 60 |
| Количество одновременно подключаемых датчиков, шт. | от 1 до 30 |
| Габаритные размеры компонентов системы, мм, не более: - контроллер ActidataNV - усилитель-разветвитель SPL-A | 140x100x40 140x100x40 |
| Наименование характеристики | Значение |
| - датчик TS1 - датчик TS2 - датчик T/RHS2 | 30x7x6 50x06 43x7x4 |
| Длина кабеля датчиков, мм | от 3000 до 30000 |
| Масса компонентов системы, г, не более: - контроллер ActidataNV - усилитель-разветвитель SPL-A - датчик TS1 - датчик TS2 - датчик T/RHS2 | 450 450 60 60 60 |
| Напряжение питания, В: - контроллер ActidataNV - усилитель-разветвитель SPL-A; датчик TS1; датчик TS2; датчик T/RHS2 | от 12 до 48 (через внешний адаптер питания с номинальным входным напряжением 220 В, 50/60 Гц или РоЕ) 5 (по шине от контроллера) |
| Поддерживаемые интерфейсы: - GSM - UMTS - Ethernet - Fast Ethernet - RS-232 | 900 МГц; 1800 МГц1) 2000 МГц1) 10 Мбит/с2) 100 Мбит/с3) от +5 до +15 В, от -5 до -15 В |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре окружающего воздуха+25 °С), %, не более | от 0 до +65 90 (без конденсации влаги) |
| Показатели надежности: - средняя наработка до отказа, ч, не менее - средний срок службы, лет, не менее | 10 000 5 |
| Примечания: г) По требованию Заказчика 2) Для соединения с сетевыми устройствами LAN, WAN с поддержкой режимов работы 10BASE-T (2 витые пары категории 5) 3) Для соединения с сетевыми устройствами LAN, WAN с поддержкой режимов работы 10BASE-TX (2 витые пары категории 5) | |
наносится на Руководство по эксплуатации и паспорт системы типографским способом.
Таблица 4- Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Система мониторинга температуры и влажности Actidata 1, в составе: | |||
| Контроллер | ActidataNV | 1 шт. | - |
| У силитель-разветвитель | SPL-A | 1 шт. | - |
| Датчик | TS1 | от 1 до 30 шт. | Количество - в соответствии с заказом |
| Датчик | TS2 | от 1 до 30 шт. | |
| Датчик | T/RHS2 | от 1 до 15 шт. | |
| Внешний адаптер | - | 1 шт. | Покупное изделие |
| Руководство по эксплуатации (на систему) | 26.51.51-8413-01-2023 РЭ | 1 экз. | На бумажном или электронном носителях |
| Паспорт (на систему) | 26.51.51-8413-01-2023 ПС | 1 экз. | |
приведены в разделе «Приложение 2» документа 26.51.51-8413-01-2023 РЭ.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
26.51.51-8413-01-2023 ТУ «Системы мониторинга температуры и влажности Actidata 1. Технические условия».
