| Номер в госреестре | 92176-24 |
| Наименование СИ | Трансформаторы напряжения электронные |
| Обозначение типа СИ | ТН МИР |
| Изготовитель | Общество с ограниченной ответственностью "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ МИР ИННОВАЦИОННЫХ РЕШЕНИЙ" (ООО "НПК МИР"), г. Екатеринбург |
| Год регистрации | 2024 |
| Срок свидетельства | 24.05.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения электронные ТН МИР (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на методе омического деления высокого напряжения до нормированного выходного уровня, с последующим усилением выходного сигнала усилителем мощности, питаемого от отдельного встроенного емкостного трансформатора напряжения.
Трансформаторы состоят из омического делителя напряжения, блока усиления сигнала и емкостного трансформатора напряжения, помещенные в единый корпус.
Трансформаторы являются однофазными, заземляемыми. Корпус Трансформаторов выполнен из полимерной изоляции. На корпусе расположены элементы крепления и разъёмные соединения для подключения первичной и вторичных цепей. Трансформаторы выполнены с одной вторичной обмоткой.
На боковой части трансформаторы имеет табличку с техническими данными, на которой напечатан заводской номер методом флексографической печати в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр.
Трансформаторы изготавливаются в следующих модификациях, которые отличаются видом установки, габаритными размерам, массой и номинальным значением напряжения первичной обмотки:
ТН МИР - XX / X У2
Климатическое исполнение У и категория размещения 2 по ГОСТ 15150
Вид установки:
1 -для отдельной (или опорной) установки, 2-для установки в кабельные адаптеры
Класс напряжения сети:
6, 10 или 11 (кВ)
Обозначение типа (Трансформатор напряжения (электронный) МИР)
Трансформаторы вида установки 1 выполнены в виде опорных изоляторов с оребрением для увеличения длины пути утечки, а вида установки 2 - в виде заглушки для кабельного адаптера.
Рабочее положение трансформаторов в пространстве - любое.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид средства измерений, места нанесения заводского номера (А), место нанесения знака утверждения типа средства измерения (Б) приведены на рисунках 1, 2.
Рисунок 1 - Общий вид трансформаторов вида установки 1
А

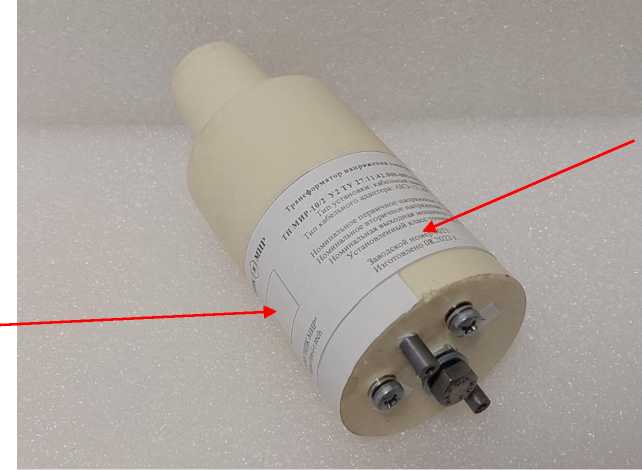

Рисунок 2 - Общий вид трансформаторов вида установки 2
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения первичного напряжения переменного тока UhomI, кВ | 6/^3, 10/^3 или 11/^3 |
| Диапазон значений первичного напряжения переменного тока, кВ | От 0,8-UhomI дО 1,2*UhomI |
| Номинальное значение напряжения вторичной обмотки, В | 100/\3 |
| Класс точности вторичной обмотки по ГОСТ Р МЭК 60044-7-2010 | 0,5 |
| Номинальная выходная мощность в диапазоне cos ф нагрузки от 0,5 до 1,0, В-А | 2,5 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высота х максимальный диаметр), мм, не более - для преобразователей вида установки 1 - для преобразователей вида установки 2 | 122 х 140 257 х 92 |
| Масса, кг, не более | 2,5 |
| Условия эксплуатации У2 по ГОСТ 15150-69 в диапазоне температур, ОС | от -40 до +40 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 25 220000 |
наносится на информационную табличку методом флексографической печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор напряжения электронный ТН МИР | МИР.07.00.00 | 1 |
| Паспорт | МИР.07.00.00 ПС | 1 |
| Руководство по эксплуатации | МИР.07.00.00 РЭ | 1 |
приведены в разделе 2 документа МИР.07.00.00 РЭ «Трансформаторы напряжения электронные ТН МИР. Руководство по эксплуатации».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р МЭК 60044-7-2010 «Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения»;
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554;
ТУ 27.11.42.000-002-16240232-2023 «Трансформаторы напряжения электронные ТН МИР. Технические условия».
| Зарегистрировано поверок | 27 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
