| Номер в госреестре | 92177-24 |
| Наименование СИ | Осциллографы цифровые универсальные |
| Обозначение типа СИ | С8-3000 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, р.п. Менделеево |
| Год регистрации | 2024 |
| Срок свидетельства | 20.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые универсальные С8-3000 (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов при разработке, производстве, эксплуатации, ремонте и наладке радиоэлектронной аппаратуры в различных областях хозяйственной деятельности.
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура и дисплей.
Осциллографы обеспечивают визуальное наблюдение, цифровое запоминание, цифровое и/или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы позволяют проводить математическую обработку сигналов, документирование результатов измерений, вывод данных на печать. Осциллографы имеют возможность подключения к персональному компьютеру и дистанционное управление через интерфейсы USB или LAN. Профили настроек осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем носителе.
Осциллографы выпускаются в виде двух модификаций: С8-З100, С8-З050. Модели осциллографов имеют 4-х канальное исполнение и различаются полосой пропускания.
На передней панели осциллографов расположены ЖК-дисплей, четыре аналоговых канала, четыре разъема USB для подключения внешних накопителей или клавиатуры/мыши, кнопки и регуляторы управления и установки параметров. На боковой панели расположен гигабитный Ethernet порт для сетевого управления, порт HDMI, на задней панели расположен: разъем сети питания.
Корпус осциллографа позволяет нанесение знака поверки в виде оттиска клейма или наклейки. Серийный (заводской) номер, идентифицирующий каждый экземпляр осциллографов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Для предотвращения несанкционированного доступа предусмотрена пломбировка одного из винтов крепления корпуса. Пломбировка может осуществляться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.
Общий вид передней панели осциллографов представлен на рисунке 1, вид задней панели осциллографов с указанием схемы пломбирования от несанкционированного доступа (на двух винтах), а также с указанием обозначения осциллографа и его заводского (серийного) номера на самоклеющейся этикетке показан на рисунке 2.
Место нанесения знака утверждения типа

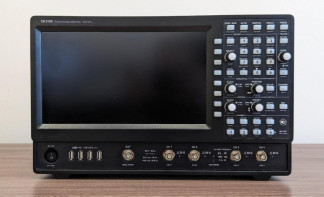

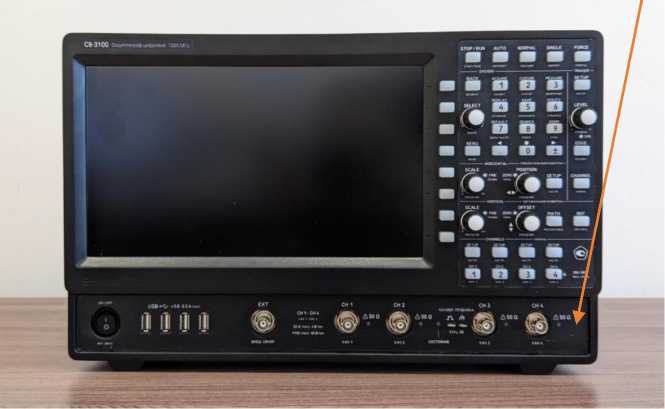

Рисунок 1 - Общий вид осциллографов с местом нанесения знака утверждения типа
Место нанесения знака поверки
Место нанесения заводского номера
Схема пломбирования от несанкционирован ного доступа

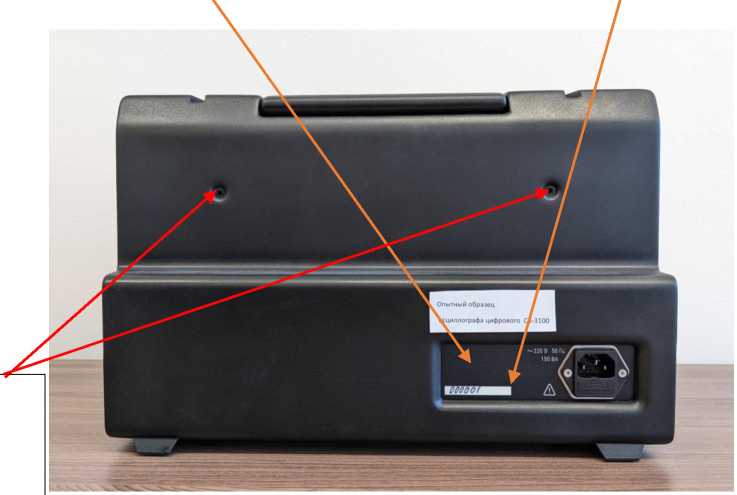

Рисунок 2 - Общий вид осциллографов, задняя панель
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Программное обеспечение осциллографа С8-3ххх для ARM-платформ |
| Номер версии (идентификационный номер) | не ниже V1.12 |
Метрологические и основные технические характеристики осциллографов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | С8-3100 | С8-3050 |
| Наименование характеристики | Значение | |
| Верхняя граничная частота полосы пропускания, ГГц, не менее - при входном сопротивлении Rbx = 50 Ом - при входном сопротивлении Rbx = 1 МОм | 1,0 0,35 | 0,5 0,25 |
| Диапазон установки коэффициентов отклонения (Ко), мВ/дел - при Rbx = 50 Ом - при Rbx = 1 МОм | от 2 до 200 включ. от 1 до 2000 включ. | |
| Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % - при Ко от 1 мВ/дел до 5 мВ/дел включ. - при Ко от 10 мВ/дел включ. | ±2,5 ±2 | |
| Диапазон установки постоянного смещения (Ucm), В - при Rbx = 50 Ом - при Rbx = 1 МОм и Ко от 1 мВ/дел до 0,2 В/дел включ. - при Rbx = 1 МОм и Ко от 0,5 В/дел до 2 В/дел включ. | ±4 ±2 ±20 | |
| Пределы допускаемой абсолютной погрешности установки постоянного смещения при Ко от 5 мВ/дел, В | ±(0,02-|Ucm| + 0,2 [дел]-Ко) | |
| Диапазон установки коэффициентов развертки, нс/дел | от 1 до 54010 включ. | |
| Пределы допускаемой относительной погрешности установки коэффициентов развёртки, % | ±0,005 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов | 4 |
| Входное сопротивление Rbx (по выбору), Ом | от 49 до 51 от 0,98406 до 1,02406 |
| Напряжение питания от сети переменного тока частотой от 49,9 до 50,1 Гц, В | от 180 до 240 |
| Потребляемая мощность, В^А, не более | 110 |
| Габаритные размеры, мм, не более - ширина - высота - глубина | 410 255 190 |
| Масса, кг, не более | 4,7 |
| Рабочие условия эксплуатации - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +30 80 от 84,0 до 106,7 |
Знак утверждения типа наносится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации МФРН.411161.001 РЭ «Осциллографы цифровые универсальные С8-3000. Руководство по эксплуатации» типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Осциллограф цифровой универсальный | С8-30001) | 1 шт. |
| Пробник активный осциллографический | МФРН.411529.001 | по отдельному заказу |
| Пробник осциллографический универсальный пассивный 1:10 | - | 4 шт. |
| Кабель питания | - | 1 шт. |
| Компакт-диск (с ПО) | МФРН.00078-01 | 1 шт. |
| Руководство по эксплуатации | МФРН.411161.001 РЭ | 1 экз. |
| Формуляр | МФРН.411161.001 ФО | 1 экз. |
| Упаковка | МФРН.411965.004 | 1 шт. |
| Примечания 1) - модификация по заказу | ||
приведены в разделе 11 «Поверка» документа МФРН.411161.001 РЭ «Осциллографы цифровые универсальные С8-3000. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений импульсного электрического напряжения, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3463;
МФРН.411161.001 ТУ «Осциллографы цифровые универсальные С8-3000. Технические условия».
