| Номер в госреестре | 92186-24 |
| Наименование СИ | Фотометры биохимические специализированные |
| Обозначение типа СИ | ФБС-01 |
| Изготовитель | Общество с ограниченной ответственностью "Эйлитон" (ООО "Эйлитон"), Московская область, г. Дубна |
| Год регистрации | 2024 |
| Срок свидетельства | 27.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотометры биохимические специализированные ФБС-01 (далее по тексту -фотометры) предназначены для измерений оптической плотности жидких проб при проведении биохимических исследований.
Принцип действия фотометров основан на измерении оптической плотности путем определения отношения интенсивностей полного и прошедшего через анализируемую среду потоков оптического излучения на фиксированных длинах волн.
Основными узлами фотометров являются:
- источник излучения - светодиоды;
- блок установки кюветы или пробирки;
- приемник излучения - фотодиод;
- встроенный микропроцессор, служащий для управления фотометром, ввода и вывода данных, расчетов и обработки результатов измерений.
Фотометры выпускаются в двух исполнениях ФБС-01-1 и ФБС-01-2, отличающихся длинами волн источников излучения 600, 650 нм и 540 нм соответственно.
Фотометр выполнен в виде малогабаритного настольного переносного прибора.
Внешний вид и схема маркировки фотометров представлены на рисунке 1.
Нанесение знака поверки на корпус фотометров не предусмотрено.
Пломбирование фотометров осуществляется с помощью нанесения на корпус фотометров специализированной наклейки, позволяющей установить факт несанкционированного вскрытия прибора.
Заводской номер в виде цифрового обозначения наносится методом цифровой печати на шильдик, расположенный на задней панели фотометра.

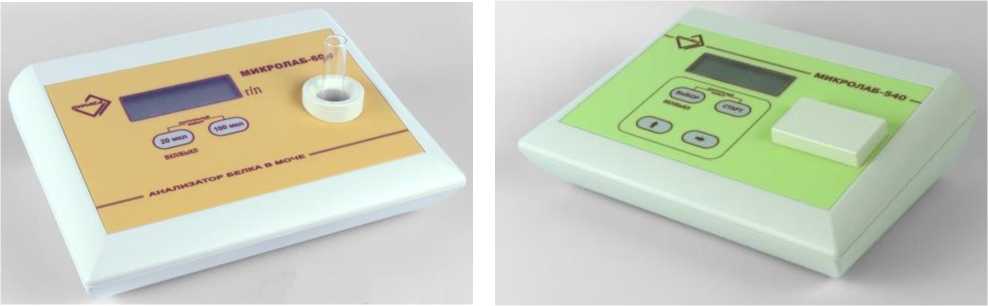

Вариант исполнения Вариант исполнения
ФБС-01-1, вид спереди ФБС-01-2, вид спереди

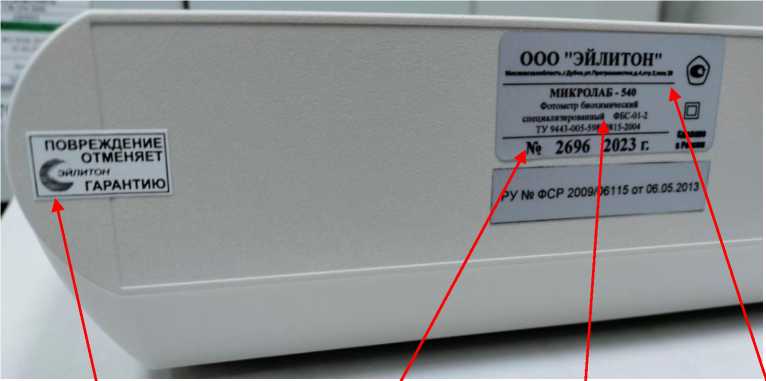

Место пломбирования
Место указания заводского номера
Место нанесения знака утверждения типа
Место указания исполнения
Рисунок 1 - Внешний вид и схема маркировки фотометров
Фотометры оснащены встроенным программным обеспечением (далее по тексту - ПО), размещенным внутри неразъемного корпуса, которое используется для проведения и обработки результатов измерений. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.
Идентификационные данные программного обеспечения фотометров указаны в таблицах 1 и 2.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) фотометров исполнения ФБС-01-1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 600 |
| Номер версии (идентификационный номер) ПО, не ниже | 600.02.008 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные (признаки) фотометров исполнения ФБС-01-2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 540 |
| Номер версии (идентификационный номер) ПО, не ниже | 540.02.011F |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение для варианта исполнения | |
| ФБС-01-1 | ФБС-01-2 | |
| Диапазон измерений оптической плотности, Б | от 0,03 до 1,00 | от 0,03 до 2,00 |
| Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б: - в поддиапазоне от 0,03 до 0,10 Б включ. - в поддиапазоне св. 0,10 Б* | ± 0,02 ± 0,06 | |
| * Для измерений оптической плотности до 1,00 Б для исполнения ФБС-01-1 и до 2,00 Б для исполнения ФБС-01-2. | ||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение для варианта исполнения | |
| ФБС-01-1 | ФБС-01-2 | |
| Рабочие длины волн, нм | 600;650 | 540 |
| Диапазон показаний оптической плотности, Б | от 0,000 до 2,500 | от 0,000 до 2,500 |
| Масса, кг, не более | 1,5 | 1,5 |
| Габаритные размеры средства измерений, мм, не более: - ширина | 150 | 150 |
| - длина | 200 | 200 |
| - высота | 63 | 63 |
| Потребляемая мощность, ВА, не более | 1 | 1 |
| Параметры питания: - напряжение переменного тока, В | 220±22 | |
| - частота переменного тока, Гц | 50/60 | |
| Условия эксплуатации: - температуры окружающей среды, °С | от +15 до + 25 | |
| - относительная влажность, %, не более | 75 | |
| - атмосферное давление, кПа | от 86,0 до 106,0 | |
наносится методом цифровой печати на шильдик, расположенный на задней панели фотометра, и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. | |
| ФБС-01-1 | ФБС-01-2 | ||
| 1 | 2 | 3 | 4 |
| Фотометр биохимический специализированный | ФБС-01 | 1 | 1 |
| Принадлежности | |||
| Кювета стеклянная с длиной оптического пути 10 мм и объемом 3 см3 | - | _ | 1 |
| Кювета стеклянная с длиной оптического пути 10 мм и объемом 5 см3 | - | _ | 1 |
| Адаптер для кюветы стеклянной объемом 3 см3 | - | _ | 1 |
| Элемент питания | - | 4 | 4 |
| Крышка | - | 1 | 1 |
| Контрольный светофильтр | - | 1 | 1 |
| Эксплуатационная документация | |||
| Руководство по эксплуатации с паспортом | - | 1 | 1 |
приведены в руководстве по эксплуатации с паспортом, раздел «Порядок работы».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2085 «Об утверждении государственной поверочной схемы для средств измерений оптической плотности»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 1.18);
ТУ 9443-005-59879815-2004 Фотометры биохимические специализированные ФБС-01. Технические условия.
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
